林上LS216涂层超声波测厚仪：防腐层下剩余壁厚与多层涂层检测方案

涂层超声波测厚仪面对的并不是单一“测厚”问题。在石油化工管道、储罐、船体钢板和压力容器巡检中，检测人员通常关心防腐层下面的金属还剩多厚；在汽车零部件、塑料件、木制品或混凝土防护施工中，又可能需要区分底涂、中间层、面层以及基材自身厚度。两类任务都使用超声传播时间计算厚度，但测点规划、声速设置、回波识别和结果判定逻辑并不相同。

传统腐蚀测厚常要求在测点局部打磨或清除附着物，以便探头直接接触金属。这样有利于获得稳定回波，却会破坏已经完成的油漆或防腐体系，检测结束后还要修补表面。对于正在服役的管道、船体和大型设备，如果涂层状态良好且回波条件允许，采用能够识别涂层界面与基材背壁回波的仪器，可以减少不必要的表面破坏。不过，“不铲除涂层”是一种适用条件下的检测方式，不代表任何油漆、任何锈蚀程度和任何曲面位置都能直接测量。

先区分两个检测目标：涂层厚度与金属剩余壁厚

涂层厚度反映喷涂、刷涂或防腐施工形成的膜层状态，常用于工艺控制、批次一致性和维修复核。金属剩余壁厚反映腐蚀、冲蚀或磨损后承压结构还保留多少实体材料，通常需要与原始设计厚度、名义厚度、历史测厚数据和设备检验要求对比。前者关注涂层界面的回波，后者关注金属背壁回波，两者不能用同一个合格限值解释。

在多层结构中，超声脉冲进入材料后，会在声学性质发生变化的界面产生反射。仪器根据不同回波之间的传播时间以及预设声速计算厚度。界面越清晰、各层声学差异越充分、材料衰减越小，分层识别通常越稳定；如果两层材料声学性质接近，或者涂层存在气泡、孔隙、脱粘和强烈粗糙度，回波可能重叠、减弱或出现干扰。

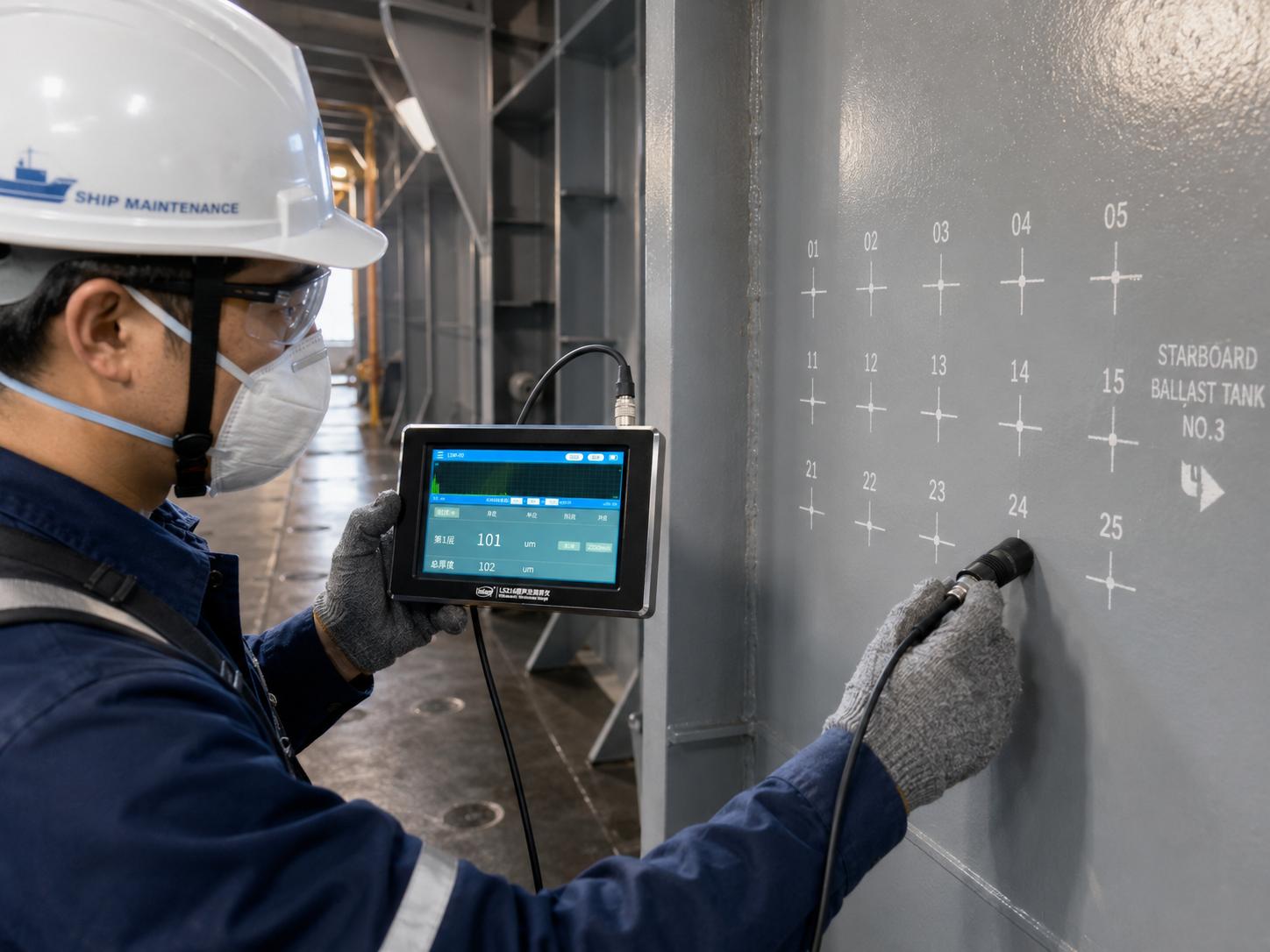

防腐管道涂层与剩余壁厚检测

典型行业的检测对象与质量关注点

LS216在多层测量中的配置逻辑

林上LS216采用脉冲回波测量方式，支持1至3层涂层分层测量，也可根据样品结构测量涂层与基材或基材自身厚度。仪器提供彩色触摸屏和实时波形显示，操作者不仅能看到数字结果，还可以观察各界面回波的位置、幅度和稳定性。对于多层结构，波形信息有助于判断当前显示值是否来自预期界面，但波形显示本身并不能替代样件验证和专业判断。

不同材料和厚度范围对探头频率的需求不同。较高频率通常有利于分辨较薄的层和较近的界面，但在强衰减材料中传播能力可能受限；较低频率通常具有更强的穿透能力，却可能降低薄层分辨能力。LS216可根据应用选择不同频率探头，企业在选型时应先说明被测基材、涂层种类、预计层数、单层厚度、表面曲率和需要测量的是涂层还是基材，而不是只比较仪器分辨率。

该型号的标称分辨率为1μm。这里需要特别区分分辨率与准确度：分辨率说明显示结果能够以多细的步进变化，实际测量误差还与探头、声速、样品结构、表面状态、耦合、温度和回波识别有关。对于关键工件，应使用与实际材料和结构相近、厚度已知的样件进行验证，并将验证结果纳入作业指导书。

从测点准备到结果留档的现场流程

1. 建立检测任务和测点图

先确定检测目的是施工膜厚检查、腐蚀趋势复核、维修前筛查还是出厂质量控制。管道和容器宜根据设备编号、管段、方位和轴向距离建立测点；船体和大型板件可按舱室、板列或网格编号；多层涂层样品则应记录工艺批次、涂层组合和固化状态。

2. 检查表面是否具备耦合条件

不清除完整涂层并不等于可以忽略表面处理。泥沙、盐分、松散锈层、油污和起皮涂层会阻断稳定耦合，应在不损伤有效涂层的前提下清洁测点。小曲率管件、焊缝附近和尖锐边缘需要确认探头端面能够稳定贴合。

3. 设置材料声速并完成零点检查

声速是厚度计算的核心参数。内置材料声速适合提供初始参考，但同类材料的合金成分、组织状态、温度和加工方向也可能造成差异。已知厚度反算声速通常更接近实际样品；多层测量时，各层应根据材料分别设置或通过已知样件确认。

4. 观察波形，而不是只记录第一个数字

测量稳定时，界面回波位置应具有重复性。若同一点多次接触后回波明显漂移，应检查耦合剂、探头姿态、表面粗糙度、增益和测量范围设置。对腐蚀设备，异常低值还应排除探头悬空、错误回波锁定和表面凹坑影响。

5. 使用连续测量进行区域扫描

林上LS216具有连续测量功能，可用于在规定区域内寻找厚度变化和局部异常。连续扫描适合筛查，但最终记录点仍应停留复测，并保存稳定读数。探头移动速度过快、压力变化过大或耦合剂不足，可能产生大量无效数据，不能简单以数据量代替检测质量。

6. 对异常点进行加密和交叉复核

当某一点明显低于周边数据时，应围绕该点增加测量密度，改变探头方向后复测，并与历史记录、目视检查或其他无损检测结果对照。涉及压力设备安全评价、维修范围确定或争议判定时，应依照适用检验规程和技术文件处理。

7. 导出数据并保留测量条件

只有厚度数字而没有测点信息，难以支持后续追溯。建议同步保存设备编号、测点位置、日期、操作者、探头、声速、测量模式、温度、涂层状态和复测结果。LS216可连接电脑软件导出测量数据，适合用于批次对比和长期趋势管理。

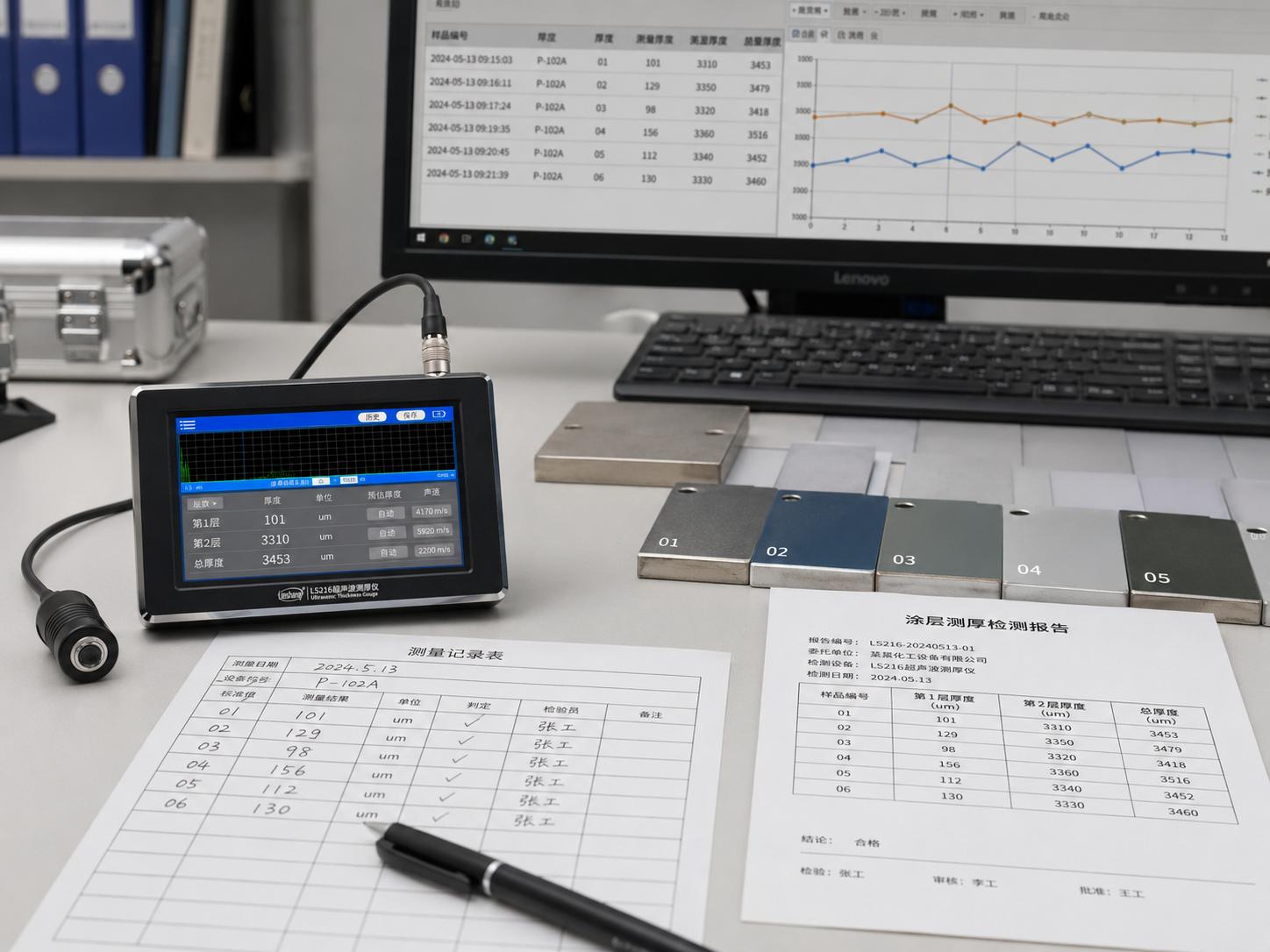

超声厚度检测数据导出与质量留档

哪些情况需要谨慎使用或改用其他方法

当涂层明显起泡、空鼓、脱层或内部含有大量孔隙时，超声传播路径可能被破坏；当单层过薄、相邻层声学性质接近时，两个界面回波可能无法充分分开；当金属背面存在严重点蚀、层状腐蚀或倾斜反射面时，背壁回波也可能不稳定。此时可以尝试调整探头、增益和范围，但不能通过不断修改参数强行得到“符合预期”的数字。

对于安全关键设备，涂层超声波测厚仪更适合承担现场筛查、过程巡检、网格化测厚和历史趋势复核。最终是否满足设计、验收或继续服役要求，还应结合现行标准、设备检验规程、抽样方案、计量状态以及必要的其他无损检测方法。通过把仪器、测点规划和数据管理放在同一流程中，才能让不破坏表面防护层的测厚结果真正服务于质量控制。
