微小区域超声波测厚仪怎么选：小口径管件与精密零件检测指南

微小区域超声波测厚仪主要解决普通探头在小口径管件、窄槽、零件边缘和局部曲面上无法稳定接触的问题。对于精密加工、设备维修和管件巡检人员来说，真正需要判断的并不只是仪器能否显示厚度，而是探头能否落在目标位置、声波能否形成稳定回波、测点能否在下一次复测时准确找到。

同一台仪器在大面积钢板上读数稳定，放到直径较小的弯管或狭窄台阶边缘上，结果可能完全不同。接触面积不足、探头倾斜、耦合层厚薄变化和背面结构不规则，都会造成数值跳动。选型前应先把工件的尺寸、曲率、材质、表面状态和质量判定要求整理清楚，再判断量程、探头尺寸和数据功能是否匹配。

先确认微小区域具体小在哪里

“微小区域”不是一个统一的工件类别。小口径管件的问题通常来自外圆曲率，探头底面只能在中间形成有限接触；窄槽的问题来自两侧壁干涉，探头外壳可能已经碰到槽壁，但有效声束还没有落在槽底；零件边缘的问题则是有效检测面不足，探头稍有偏移就会跨到倒角、圆角或工件外部。

局部腐蚀区域还会叠加表面粗糙和厚度变化。腐蚀坑边缘常有氧化物、凸起和凹陷，耦合剂容易聚集在低洼处，使探头姿态发生变化。如果检测人员只追求出现一个稳定数字，而不检查探头位置和相邻点趋势，可能把耦合异常当成局部减薄，也可能漏掉真正的最小壁厚区域。

微小区域超声波测厚仪的七个选型要点

一、有效测量区域应小于目标检测面

选型时不能只看探头外壳直径，还要确认厂家给出的最小测量区域。目标检测面若只有6 mm左右，应核对这个数值指的是接触面、声束覆盖区域还是推荐工件宽度，并确认工件边缘、倒角和曲率是否会进一步缩小有效区域。对于宽度接近探头极限的零件，建议先用实际样件验证，而不是只根据参数表判断。

二、管件曲率需要与微径探头匹配

小口径管件的探头接触状态与平板不同。曲率越大，探头底面与管壁的实际接触越有限。测量时不仅要观察是否出数，还要检查探头轻微旋转后读数是否一致。若探头方向改变就出现较大差异，应重新校核探头分割面方向、耦合状态和测点位置。

三、量程要结合具体探头判断

主机标注的总体量程不一定等于微径探头的适用范围。不同探头的频率、晶片尺寸和声束特征不同，薄壁下限、厚度上限和小管测量条件也会变化。选型资料应明确列出微径探头在代表性材料上的参考范围，并注明数据是在何种试块、表面状态和温度条件下获得。

四、分辨率不等于测量不确定度

显示0.01 mm表示仪器能够以该位数显示部分量程的读数，但现场结果还受到声速误差、探头零点、温度、曲率和表面粗糙度影响。对精密零件进行批次控制时，应更关注重复性、校准方法和同一人员多次测量的一致性，不能把屏幕末位数字直接当作真实尺寸差异。

五、材料声速必须可以校核

碳钢、不锈钢、铝合金、铜合金、塑料和玻璃的声速不同，同一材料经过热处理、冷加工或成分变化后也可能产生偏差。内置声速适合快速调用，但精密测量宜使用同材质、已知厚度的平行样件进行校核。若材料牌号不明，仅凭外观选择声速，所得结果只能作为初步筛查参考。

六、计量状态要覆盖实际使用配置

企业准备送计量机构校准时，应说明主机、微径探头、常用厚度段和主要材料。只校准主机或只在常规平板上核验，不一定能够覆盖小曲面测量中的全部影响。校准证书、内部核查记录和使用前验证应统一纳入设备台账。

七、数据记录功能要服务于复测

局部腐蚀评估关注的是同一测点在不同时间的变化，因此测点编号、位置照片、探头方向和表面处理方式往往比单个数字更重要。仪器具备数据存储或导出功能时，应提前设计编号规则，避免导出后只剩一串无法对应工件位置的厚度值。

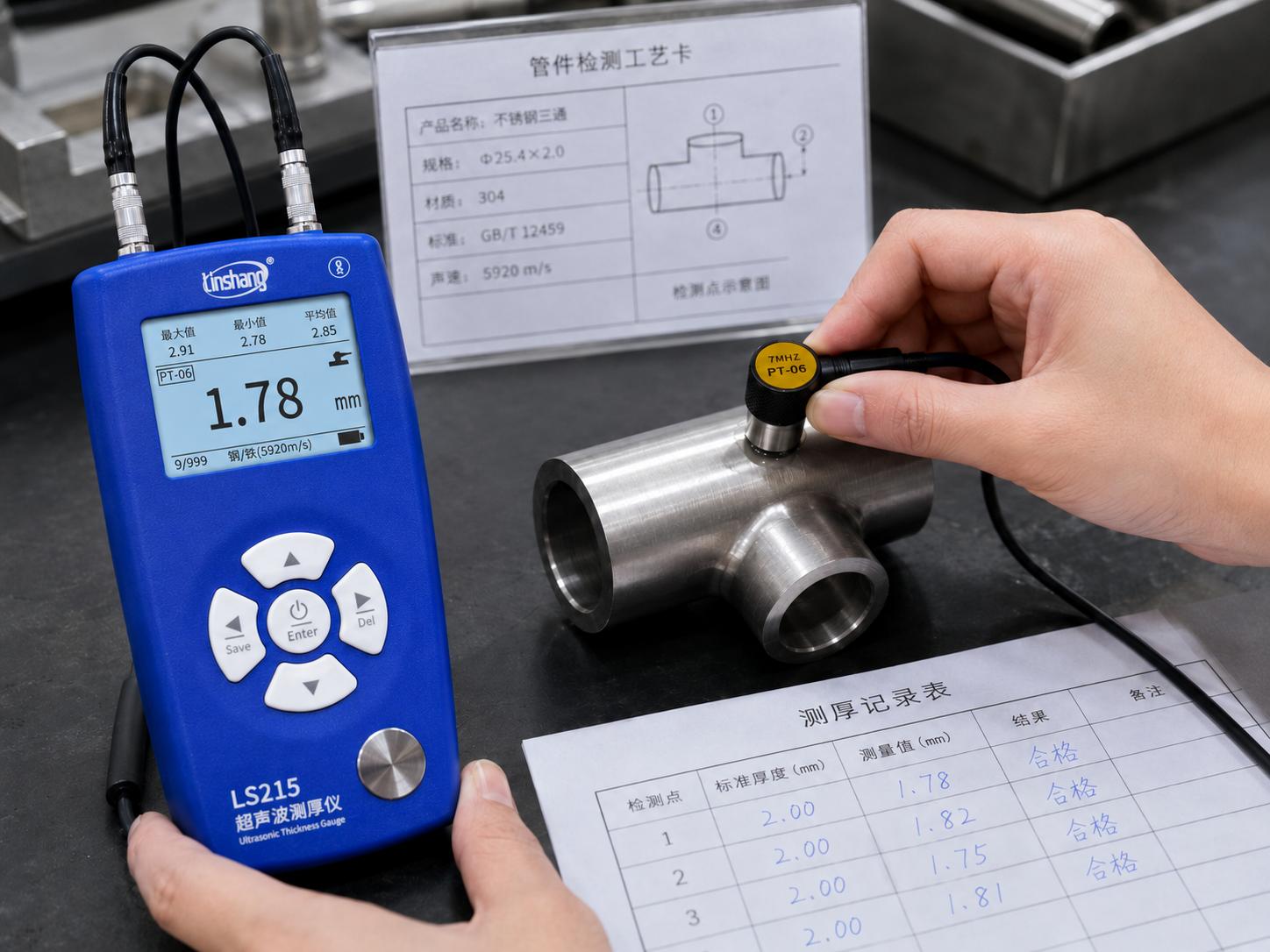

微径探头测量小口径金属管件

LS215用于微小区域测厚时应怎样配置

在需要兼顾常规金属件和小尺寸测量位置时，可以把林上LS215作为配置评估对象。配备微径探头时最小测量区域为φ6 mm，在45#钢上的参考测量范围为0.75—80 mm，适合用于小曲面、小工件和受限接触位置的厚度复核。上述范围属于规定条件下的参考参数，实际工件仍应通过已知厚度样件验证。

林上LS215采用双晶探头结构，发射和接收晶片分开工作，有利于降低近表面杂波对读数识别的干扰。主机搭载专业计时芯片，通过测量脉冲在材料内部往返传播的时间计算厚度。对于窄边和小管件，这些硬件条件能够为稳定读数提供基础，但最终结果仍取决于声速、耦合和探头姿态。

该型号内置多种常见材料声速，并支持根据已知厚度反测或手动设置声速。实际使用时，建议把内置声速作为初始值，再用同材质标准块或已知厚度样件校核。对批次精密零件，可以把校核样件与待测件放在相近温度环境中，减少温差造成的声速变化。

林上LS215的公开资料还列示了数据存储、统计和导出功能。对于局部腐蚀测点，建议每个点至少记录设备编号、部件位置、轴向距离、周向方位和重复测量值；对于精密零件，则可按批次号、零件号和检测面编号建立记录。数据功能的价值在于形成可复查的质量链条，而不是简单积累读数数量。

现场检测流程比单项参数更重要

检测前应核对工件材质、名义厚度、可接触位置和背面结构。测量面存在油污、松散锈层或毛刺时，应在不破坏工件功能的前提下进行清理。表面粗糙度较大时，可以选择黏度合适的耦合剂，但耦合层不能厚到改变探头姿态。

开始测量后，先在已知厚度样件上完成声速或零点校核，再把微径探头稳定放置在目标位置。小口径管件上应控制探头分割面方向，并在同一点轻微调整方向，观察数值是否能够重复。窄边测量时应确认整个有效测量区域没有跨过倒角。

发现异常低值时，不要立即判定为腐蚀减薄。应擦除原耦合剂、重新放置探头，至少进行多次复测，并在异常点周围增加测点。若相邻点呈连续下降趋势，才更有理由将其列为重点复核区域；若数值随探头角度随机变化，则更可能与接触或回波识别有关。

哪些结论不能只靠微小区域测厚数据作出

单面超声测厚可以帮助发现局部厚度异常，但不能单独完成承压能力、结构强度或剩余寿命评价。管件是否需要更换，还要结合设计壁厚、腐蚀裕量、运行压力、介质和历史检测结果；精密零件是否合格，则要结合图样尺寸、公差、抽样规则和企业检验文件。

对于具有分层、夹杂、粗大晶粒、复杂背面或多层结构的材料，数字式测厚仪可能出现错误回波。此时应采用其他无损检测方法、波形分析设备或破坏性验证进行补充。正式判定前还应确认现行标准、计量有效期和人员能力要求。

建立可重复的微小区域测厚方案

合适的微小区域超声波测厚仪应当同时满足几何接触、厚度范围、材料适配、重复性、计量和数据管理要求。采购或配置前，可准备几件代表性样品，包括最小管径、最窄检测面、最薄和最厚工件，以及表面状态较差的样件，进行现场验证。

将林上LS215等具体仪器纳入方案时，应把微径探头、校核样件、耦合剂、测点图和记录模板视为一个完整检测配置。只有测量方法、复测规则和留档方式固定下来，φ6 mm最小测量区域等参数才能真正转化为可执行的质量控制能力。
