数字超声波测厚仪在多层涂层与基材厚度测量中的应用方案

数字超声波测厚仪适合从工件单侧发射并接收超声脉冲，根据回波传播时间计算材料厚度。对只能接触一面的管材、板材、壳体及带涂层工件，这种方法可以减少切割取样和双面接触带来的限制。但在实际检测中，单面测厚并不等于把探头放到表面就能获得可靠结果。材料声速、探头频率、涂层结构、表面粗糙度、曲率以及回波识别都会影响最终数据。

石油化工设备、电力设施、船舶构件和冶金板材的检测目标并不完全相同。部分现场关注的是服役管道腐蚀减薄，部分关注薄壁金属件的加工余量，还有一些工件需要在不破坏表面涂层的情况下分别了解底漆、中间层、面层或基材厚度。因此，测量前应先明确检测对象和质量问题，再选择量程、探头及测量模式。

先区分基材测厚与多层涂层测量

常规腐蚀测厚往往更关注较厚金属壁的剩余厚度和点蚀区域，而多层涂层测量更关注微米级或毫米级层间回波是否可以分开。两类任务虽然都使用超声原理，但对探头频率、量程、波形和数据解释的要求不同。选型时不能只看显示分辨率，也不能把“可测基材”理解成适合任何壁厚。

LS216适合解决哪些厚度检测问题

在需要观察薄层结构、分别测量涂层与基材或对小区域进行精细复核时，可以考虑配置林上LS216。公开技术资料显示，该设备提供不同频率探头选择，支持最多三层涂层或涂层与基材组合测量，并采用1μm显示分辨率。这里的1μm是仪器显示分辨率，并不是对所有材料和现场工况作出的测量误差承诺。

林上LS216采用彩色触摸屏，检测人员可以在现场设置材料声速、量程范围和预估厚度。对于层间回波较多的工件，合理设置预估厚度有助于缩小搜索范围，减少把杂波或多次反射误认为真实界面的可能。仪器还能显示测量波形，操作人员可以结合光标位置观察回波分布，而不是只看一个最终数字。

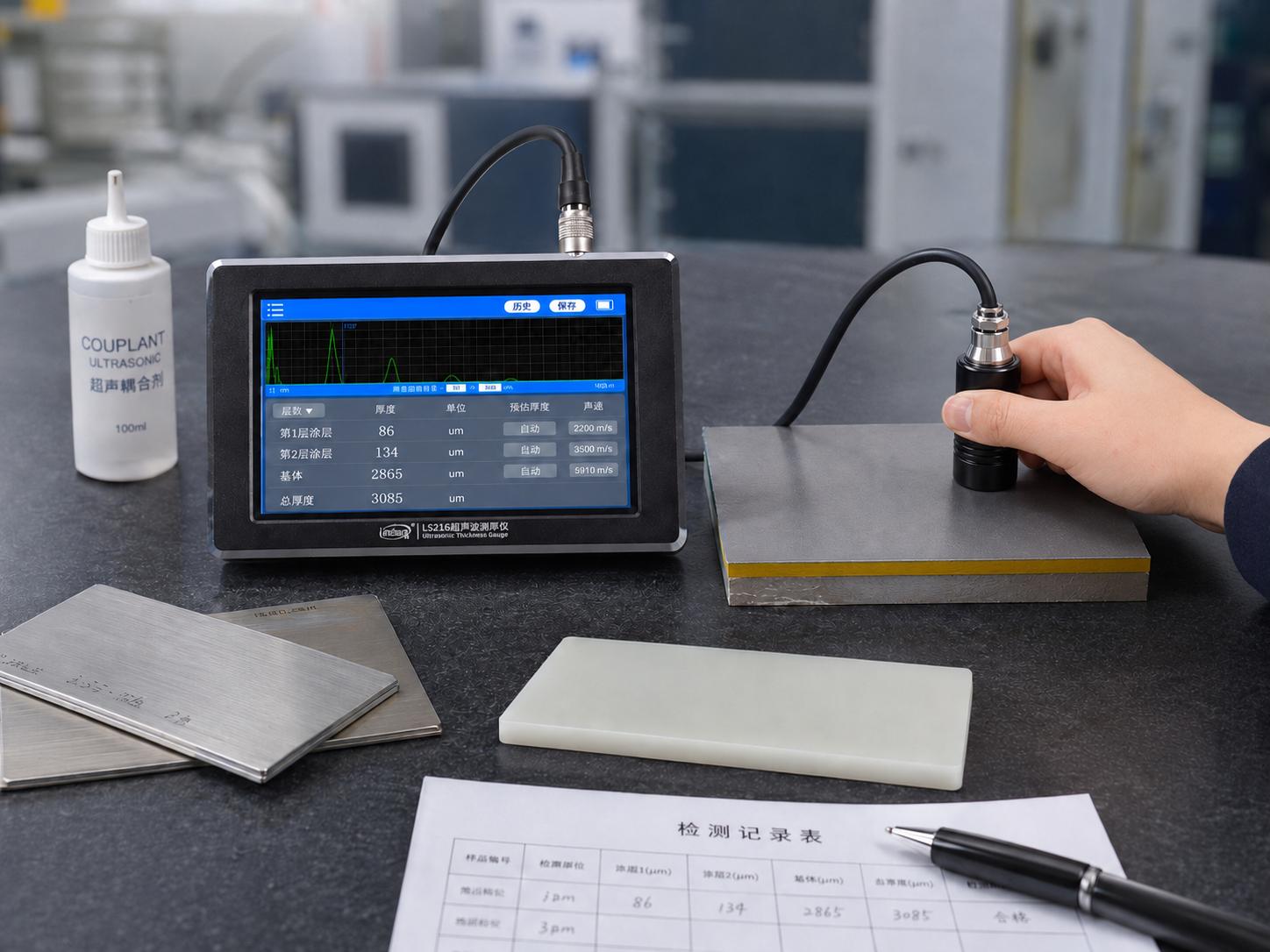

多层涂层与基材厚度测量

数字超声波测厚仪现场操作流程

一、建立工件信息

记录工件编号、材料名称、结构层数、名义厚度、表面工艺、使用温度和检测位置。对于管道和容器，还应标明直管、弯头、接管、液位变化区或冲刷区域。没有位置编码的数据很难与下一次检验进行有效对比。

二、确认材料声速

仪器内置材料声速只能作为设置起点。相同材料类别可能因牌号、组织、热处理状态和温度出现声速差异。具备同材质、已知厚度的参考件时，应优先用参考件反校声速；无法确认时，应采用企业检测规程规定的方法进行核查。

三、选择适合的探头

高频探头通常更有利于分辨较薄层次和小测区，但在衰减较大的材料中穿透能力会受到限制；较低频率探头更适合声衰减较大的结构，但分辨薄层界面的能力需要结合实际样品验证。林上LS216提供两种不同频率的探头配置，选用时应按被测层厚、材料类型、表面状态和回波质量判断。

四、处理表面并稳定耦合

灰尘、松散锈蚀、焊渣、粗糙颗粒和局部起泡会造成耦合不稳定。现场不应为了得到读数随意增加耦合剂或反复挤压探头，而应先确认表面是否具备测量条件。曲面工件还要保持探头方向与管轴关系一致，避免探头在弧面上摇摆。

五、观察波形并进行重复测量

读数跳动时，应观察界面回波和底面回波是否稳定、光标是否锁定同一回波。连续测量功能适合在小范围内扫描厚度变化，但扫描过程中探头速度、压力和耦合状态应尽量一致。对于明显低于周边的数据，应停止扫描，在异常点及其周围布置加密测点并独立复测。

测量结果如何进入质量管理

单次测量值不能脱离位置和条件使用。建议记录设备编号、测点编号、材料、探头、声速、测量模式、表面状态、环境条件、原始值、复测值和操作人员。林上LS216具备数据存储及电脑端导出功能，可以用于批次记录和趋势对比，但企业仍需建立统一字段、文件命名和审核权限。

对于管道或压力容器，数字超声波测厚仪提供的是局部厚度数据。是否达到设计要求、维修要求或继续运行条件，还需要结合名义壁厚、腐蚀裕量、设计文件、历史减薄速率、抽样规则和现行检验规范判断。涉及承压设备法定检验时，应由具备相应资格的人员按批准的检测工艺执行。

选型时不要忽略量程边界

LS216更适合多层涂层、薄层结构和基材自身厚度的精细测量。若检测对象是较厚钢制管道、厚壁压力容器或存在严重腐蚀和粗糙底面的构件，应优先核对公开量程、声速条件、探头穿透能力及回波形式，必要时选择面向常规厚壁腐蚀检测的超声测厚配置。不能因为分辨率较高，就默认其量程和穿透能力也更大。

企业建立测厚方案时，应把仪器作为完整检测流程的一部分。明确对象、核验标准、固定测点、确认声速、检查波形、执行复测并保存原始数据，才能让厚度结果真正服务于来料检验、工艺控制、维修评估和质量追溯。

资料方向可参考GB/T 11344—2021、GB/T 37361—2019及相关行业检验文件，具体版本、适用范围和技术条款应以现行正式文本为准。
