三玻两腔玻璃测厚仪：已安装门窗与幕墙的单侧无损测量方案

三玻两腔玻璃测厚仪主要解决一个很具体的现场问题：玻璃已经装进窗框、幕墙板块或建筑洞口后，检测人员只能接触其中一侧，却需要核查三片玻璃和两个空气层的实际厚度。普通卡尺适合测量能够接触边缘的单片玻璃或未封装样品，对已经安装的中空玻璃，很难给出分层结构数据。采用光学反射方式进行单侧测量，可以在不拆窗、不割胶和不破坏玻璃结构的情况下，为工程复核提供厚度信息。

三玻两腔结构通常由外片玻璃、第一空气层、中间玻璃、第二空气层和内片玻璃组成。三片玻璃可能等厚，也可能根据风荷载、安全要求、采光、隔声和节能设计采用不同厚度；两个腔体也可能采用相同或不同间隔。部分项目还会把钢化玻璃、Low-E镀膜玻璃、夹层玻璃组合在同一中空结构中。现场只看总厚度，无法确认内部每一层是否与加工单或设计构造一致，因此分层测量比单纯测量整块玻璃的外形厚度更有价值。

哪些环节需要核查三玻两腔结构

在中空玻璃加工环节，厚度数据可以用于复核原片配置、间隔条规格和合片结果。质检人员通常需要把测得的三片玻璃厚度、两个空气层厚度与生产任务单进行对应，重点排查原片拿错、间隔条混用、不同订单板块混装等问题。此时玻璃尚未安装，边缘测量仍有条件，但采用统一的单侧测量方法，更便于把生产抽检和安装后复查的数据口径保持一致。

门窗组装完成后，玻璃边缘大多被压线、胶条或框体遮挡。卡尺即使能够接触外侧，也只能获得局部总厚度，不能分别读取中间玻璃和两个腔体。对于节能门窗、被动式建筑门窗或大型公共建筑门窗，三玻两腔结构往往是性能设计的重要组成部分。一旦玻璃配置与订单不一致，后续即使整窗外观正常，也可能给资料交付、性能核查和批次追溯带来困难。

建筑幕墙安装后的情况更复杂。检测人员可能面对高层立面、固定板块、开启扇、室内侧可达而室外侧不可达等条件。拆卸板块不仅成本高，还可能破坏密封体系。三玻两腔玻璃测厚仪从可接触一侧完成测量，更适合用于板块抽检、工程验收前内部复核、既有幕墙调查以及维修更换前的结构确认。

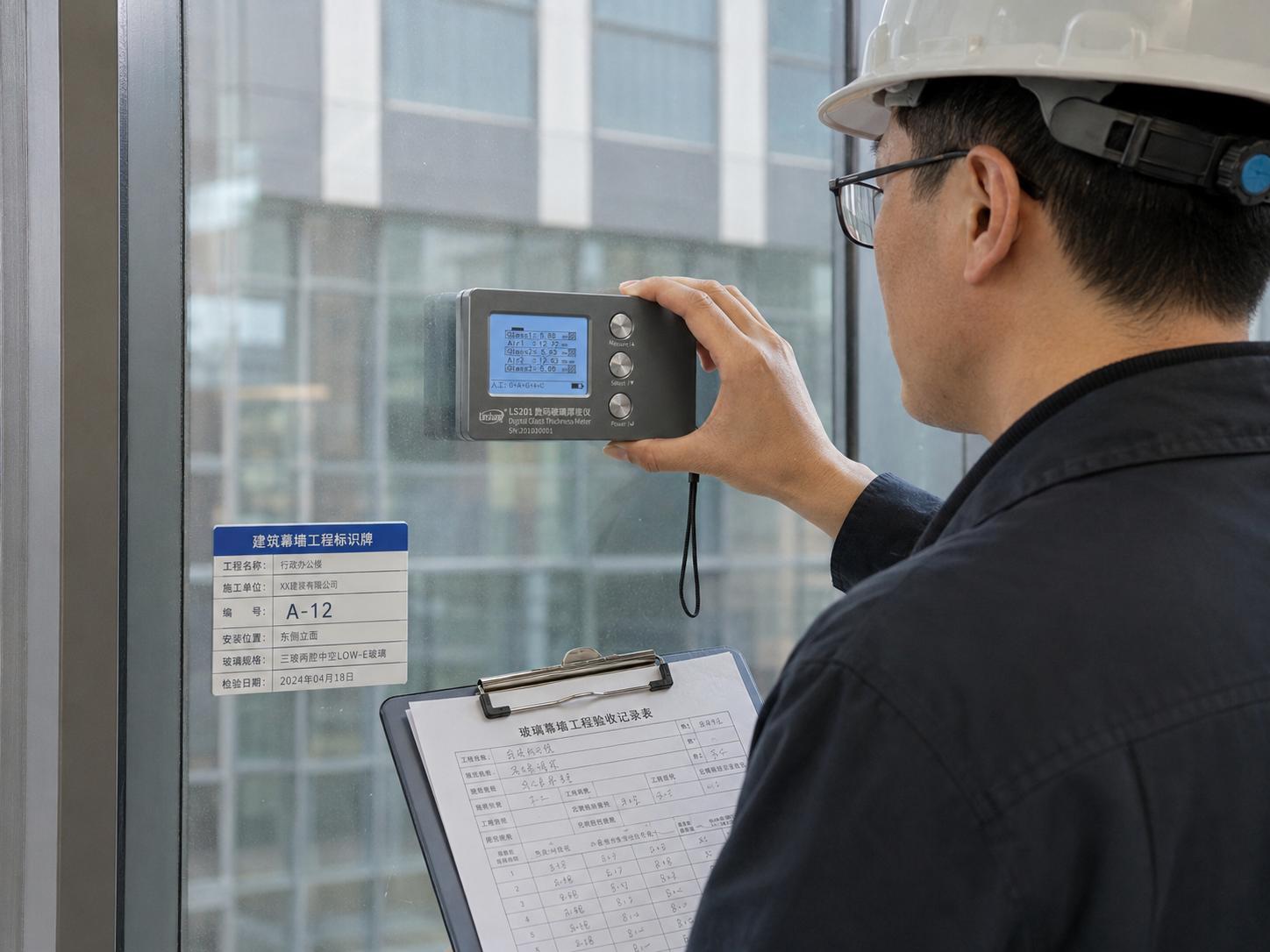

已安装三层中空玻璃单侧厚度检测

单侧测量得到的并不只是总厚度

光线进入玻璃后，会在不同材料界面产生反射。三玻两腔结构包含多个玻璃—空气界面，仪器通过识别相应反射信号，计算各层玻璃和空气层的厚度。与人工观察反射影像相比，数码仪器能够把分层结果直接显示出来，减少在现场光线复杂、玻璃反射较强或层数较多时的估读困难。

需要注意的是，测出的“玻璃厚度”和“空气层厚度”应分别记录，不能只把各层相加后留一个总厚度。总厚度相同的两块中空玻璃，内部结构可能不同。例如，玻璃厚度增加而空气层变窄，或中间片与内外片采用不同规格，总厚度仍可能接近。只有保留分层数据，后续才能与图纸、加工单、出厂标签和见证资料逐项核对。

现场测量前先确认检测目的

同一台仪器可以用于生产抽检、工程验收复核和既有建筑调查，但三种任务的判定逻辑并不相同。生产抽检关注的是订单与加工结果是否一致；工程复核关注的是现场安装构造是否与设计和进场资料对应；既有建筑调查则可能是为了确认维修替换规格、分析不同立面的玻璃配置或建立建筑档案。检测目的不同，测点数量、板块选择和记录字段也应不同。

测量前应收集可获得的设计图纸、玻璃构造表、加工单、材料进场记录和板块编号。没有结构资料时，仪器可以帮助识别厚度组合，但不宜仅凭一处测量就推断整栋建筑全部采用相同配置。门窗和幕墙工程中，转角区、开启部位、层间位置、不同朝向及不同风压分区可能使用不同玻璃构造，抽样应覆盖具有代表性的区域。

测点选择会直接影响结果稳定性

测量位置应选择表面平整、清洁、无贴纸、无明显划伤和无凝露的区域。靠近玻璃边缘时，间隔条、密封胶、压线和框体可能遮挡光路或形成额外反射，因此不宜把探测区域压在边部构造上。测量大型玻璃时，可在中部和不同方向设置代表性测点，用于观察板块不同位置的数据是否一致。

仪器放置时应尽量保持测量窗口与玻璃表面稳定贴合，避免在读数过程中晃动或改变角度。若同一位置连续测量结果变化较大，应先检查表面污渍、仪器位置和结构模式，再更换邻近测点复测。不能为了获得接近设计值的数据而反复移动，最终只保留一个“看起来合理”的结果。

复杂结构需要人工复核反射界面

三玻两腔玻璃的反射界面多于普通双层中空玻璃。如果玻璃表面有镀膜、贴膜，或者某一片为夹层玻璃，反射信号数量和强弱可能发生变化。两个空气层较窄、相邻界面信号接近时，也可能增加自动识别难度。此时应结合玻璃结构资料、仪器显示和相邻测点结果综合判断。

林上LS201提供自动测量和人工测量两种模式。结构清晰、反射信号稳定时，可先采用自动模式提高抽检效率；遇到多层界面、反射峰接近或自动结果与资料不一致时，可切换人工模式，根据实际玻璃类型设置相关参数并复核界面。模式切换的目的不是修改结果，而是让检测人员在复杂结构下能够审查识别过程。

量程和精度要与项目结构匹配

三玻两腔结构的总厚度通常明显大于普通单片或双层玻璃，选用仪器时需要分别核对玻璃量程和空气层量程，而不是只看一个总量程。以林上LS201作为配置示例，其玻璃厚度量程为70mm，空气夹层量程为45mm，可用于多层玻璃和空气层厚度测量。使用前仍应把预计的单片玻璃厚度、夹层组合和空气层宽度与仪器参数逐项比较。

该型号标称测量精度为±（0.1mm＋1%H），其中H为标准值。现场使用时，精度指标应与项目允许偏差、企业内控限值和测量目的一起评估。仪器读数位数较多，并不等于工程判定可以忽略测量不确定度。若测得结果接近允许偏差边界，应安排重复测量、人员复核，并结合计量状态判断。

厚度测量不能代替中空玻璃性能检验

GB/T 11944-2025《中空玻璃》已经成为现行产品标准。工程使用中还可能涉及门窗、幕墙、镀膜玻璃和安全玻璃相关标准。厚度数据可以用于确认结构配置，却不能单独证明中空玻璃的密封耐久性、露点性能、气体含量、光热性能或长期使用状态。涉及产品合格判定时，应按现行标准、合同技术要求、抽样规则和规定试验方法执行。

同样，测得某片玻璃厚度与设计值一致，也不能据此证明其一定为钢化玻璃或Low-E玻璃。钢化状态需要依据标识、资料及相应检测方法确认；Low-E膜面位置和光学性能也需要采用适合的识别或测试手段。三玻两腔玻璃测厚仪应放在质量核查工具体系中使用，而不是承担超出厚度测量范围的结论。

把读数纳入工程质量记录

规范的记录至少应包括工程名称、楼栋或立面、楼层、窗号或幕墙板块号、测量日期、测量方向、测点位置、三片玻璃厚度、两个空气层厚度、仪器编号、操作人员和复核人员。出现异常时，还应记录现场照片、资料标称结构、复测结果和处理意见。

对于批量门窗，可以按生产批次、规格和安装区域制定抽检方案；对于幕墙板块，应覆盖不同朝向、典型分格、开启部位和维修更换区域。林上LS201更适合作为现场结构复核和内部质量管理配置使用。若结果涉及合同争议、工程仲裁或第三方报告，仍需由具备相应条件的机构按照正式委托范围、标准方法和计量要求完成检测。

三玻两腔玻璃的现场核查，关键不在于获得一个数字，而在于确认五个分层数据是否与设计、加工和安装资料形成闭环。单侧无损测量减少了拆卸条件限制，但测点选择、模式判断、计量状态和记录完整性仍决定着数据是否具有复核价值。
