LS332亮度检测仪：显示面板与高亮光源的多参数检测方案

来源：林上发布时间：2026/08/04 16:51:02 浏览次数：1

亮度检测仪在显示面板、LED照明、车载显示、汽车车灯和医疗显示等场景中承担的任务，并不只是读取一个cd/m²数值。真正进入企业质检流程后，还要回答测量区域是否准确、光输出是否稳定、色温是否漂移、是否存在周期性波动，以及数据能否被复测和追溯。

同一台仪器面对手机屏幕、工业控制屏、HDR显示器、LED灯具和交通信号单元时，测量条件不能照搬。被测对象的发光面积、驱动方式、表面结构和使用目的不同，决定了测试孔径、距离、角度、取样位置和数据解释方式。

先区分被测对象，再建立检测指标

被测对象	常见结构或状态	主要检测关注点	现场测量边界
LCD、Mini LED背光显示屏	背光模组、液晶层、增亮膜、分区调光	白场亮度、亮度稳定性、色温、光谱特征	局部点测不能代替整屏均匀性成像分析
OLED及其他自发光屏	像素自发光、窗口比例影响明显	峰值亮度、持续亮度、测试窗口和运行时间	必须记录图案面积和亮度模式
LED照明产品	恒流驱动、PWM调光、不同色温与封装方案	亮度、频闪、色温、显色指数、光谱分布	点位亮度不能替代整灯光通量和配光试验
汽车车灯与交通信号灯	透镜、反射器、灯珠阵列、光学罩	局部发光状态、批次变化、频闪和色温	法规符合性还需结合光强、配光及整灯试验
医疗与航空显示	灰阶显示、高亮显示、夜间模式、防眩表面	亮度稳定性、不同工作模式、环境光适应	不得以单点读数替代系统验收或适航评价

亮度反映特定方向上单位投影面积的发光强弱。对于显示屏，它与观察方向、测试图案和屏幕设置密切相关；对于灯具或信号单元，它只能描述被选定区域在当前几何条件下的状态。测量报告中只写“亮度为多少”，却不写测试位置和条件，数据通常难以复现。

频闪信息用于观察光输出随时间的周期性波动。PWM调光、驱动电源纹波、低亮模式和不同刷新策略，都可能使平均亮度相近的样品呈现不同的动态表现。频闪频率和波动深度需要结合适用标准、工作模式及测量距离解释，不能只看到“无频闪”提示就结束判断。

相关色温用于描述光源色品与黑体轨迹的接近状态。显色指数主要用于评价照明光源对物体颜色的还原能力；在自发光显示屏上，显色指数不能替代色域、白点偏差、灰阶或综合色准测试。光谱曲线则可为背光类型、不同LED配方和批次漂移提供辅助判断，但仍不等同于完整的光谱辐射定标报告。

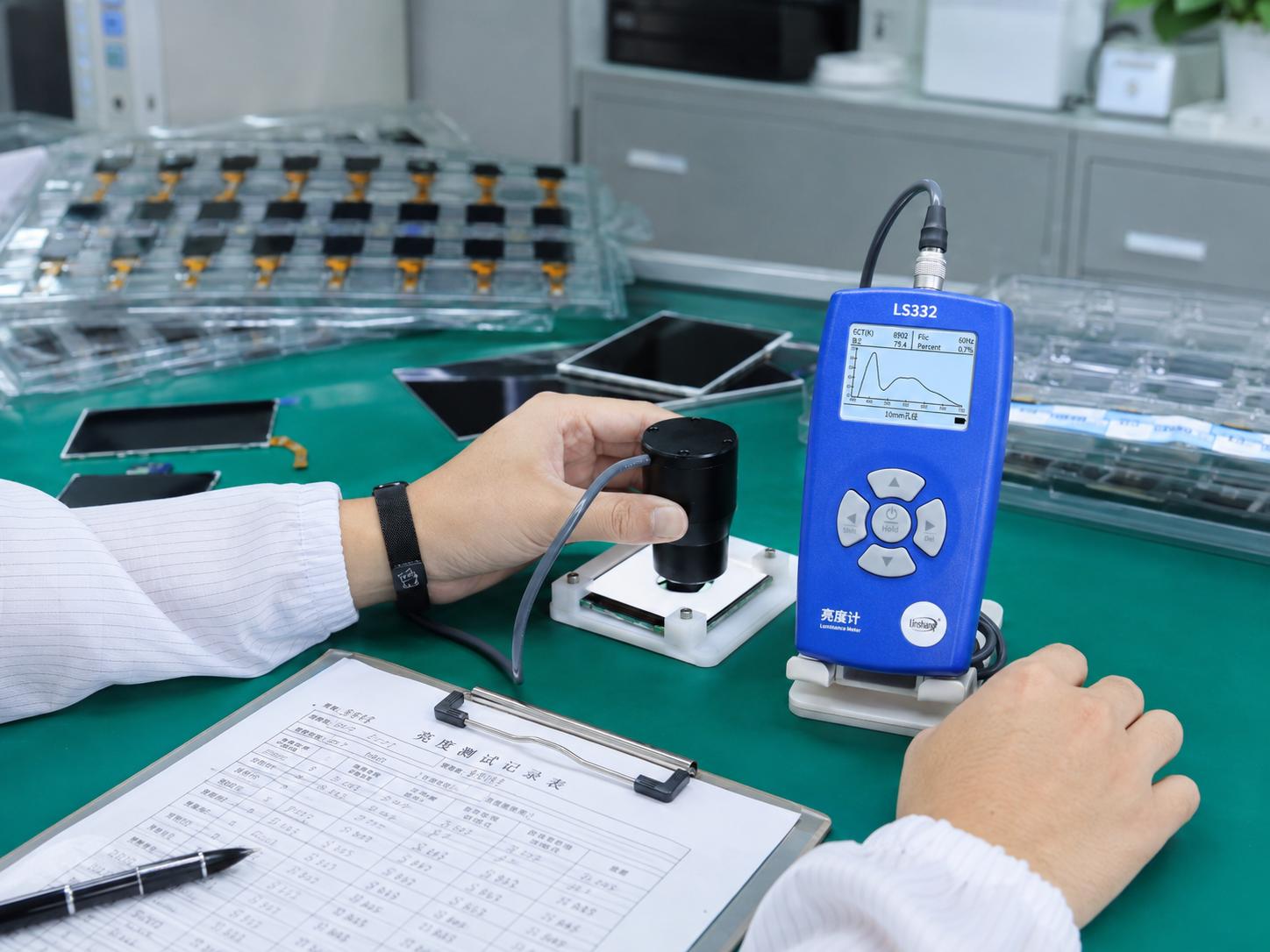

显示面板多参数光学检测

显示设备应关闭自动亮度、护眼模式和动态对比度等可能自动改变输出的功能，并固定色彩模式、亮度档位、刷新率和测试图案。HDR屏还应记录测试窗口大小、窗口持续时间和平均画面电平。LED灯具、车灯模组或信号灯单元则应记录供电电压、电流、驱动模式和点亮时间。

测量小尺寸屏幕、局部字符、仪表图标或小发光单元时，需要避免周边暗区和边框进入测量区域；大面积白场或较均匀发光面，则更关注取样区域的代表性。光筒变更后，应同步检查仪器设置，避免实际安装规格与菜单参数不一致。

亮度具有方向性。探头偏转、样品倾斜或测量位置变化，都可能引起结果差异。建议使用固定支架或定位治具保持测量轴线，记录探头至样品的距离，并尽量降低窗户、顶灯、操作人员衣物和周边高亮物体在屏幕表面的反射。

对于输出稳定的样品，实时值应在合理范围内波动；对于PWM调光、热稳定过程或动态显示，最大值、最小值和平均值能帮助判断单次读数是否具有代表性。发现波动较大时，应先检查样品驱动和测量条件，再决定是否增加测量时间或复测次数。

普通显示器、车载屏和高亮户外显示之间可能存在较大的量程跨度。企业选型时既要考虑当前产品的典型亮度，也要为HDR峰值、强光可视显示和高亮灯具预留量程，避免仪器在研发验证或极限模式下超量程。

在这类场景中，林上LS332采用1—1,000,000 cd/m²的亮度测量范围，并配置10 mm和20 mm可更换测试光筒，可在大面积屏幕与较小发光区域之间切换。仪器还可显示亮度实时值、最大值、最小值和平均值，适合用于样品稳定性观察、研发对比和生产抽检。

对小型仪表屏、航空座舱字符、局部背光区域或窄边框显示进行检测时，可以根据目标尺寸选用较小光筒；对大面积白场或灯具发光面进行快速复核时，可选择较大光筒。需要注意的是，孔径选择只能解决测量区域匹配问题，不能自动消除角度、距离、杂散光和样品不均匀造成的误差。

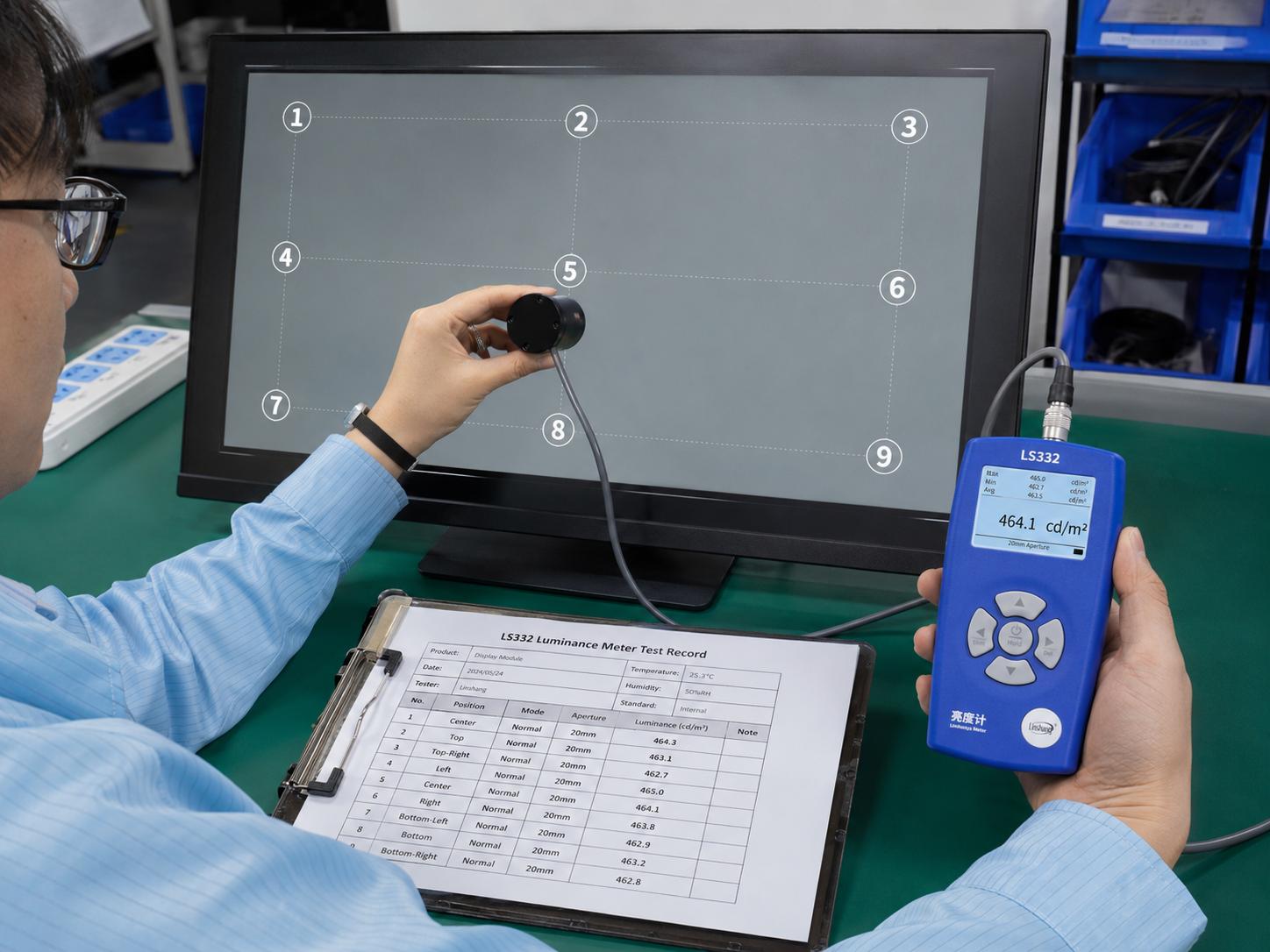

高亮显示屏亮度稳定性测试

亮度计的性能评价和计量管理可参考GB/T 39388—2020与JJG 211—2021。企业在送检前应向计量技术机构确认量程覆盖、检定或校准项目、出具证书类型及能力范围，不能只依据“可送检”推断仪器必然满足所有等级或所有行业要求。

林上LS332可按企业计量计划送具有相应能力的机构检测。实际使用中还应建立仪器编号、购置日期、证书编号、有效状态、使用部门和期间核查记录。发生跌落、探头损伤、长期高湿存放或结果明显漂移时，不宜等到固定周期结束后再处理，应提前进行复核或送检。

一份可追溯的记录至少应包含样品编号、产品型号、工作模式、测试图案、亮度档位、测量距离、孔径、角度、环境条件、仪器编号和原始数据。批次抽检时可设定统一点位和复测规则，将实时值、最大值、最小值和平均值分别保存，避免只抄写一个看起来合适的数字。

出现异常值时，应先保持样品状态不变，重新对准并连续复测；随后更换测量位置，判断是局部不均匀还是整体输出异常；必要时使用另一台处于有效计量状态的仪器进行比对。涉及汽车灯具法规、医疗显示验收、航空设备适航或第三方争议时，还要按相应产品标准和实验室方法完成后续试验。

亮度检测仪的价值不在于替企业直接宣布“合格”，而在于把发光状态转化为能够重复、比较和追溯的数据。将林上LS332放在研发确认、来料检验、过程巡检和成品复核环节，更有利于及时发现亮度漂移、驱动波动和批次差异，并为后续标准检测提供内部依据。
