林上LS332屏幕亮度计：显示屏亮度、频闪与光谱参数检测方案

屏幕亮度计进入显示面板实验室后，面对的任务通常不是简单读取一个cd/m²数值。面板制造、车载电子、专业影音校准和公共显示维护所关注的对象不同，测试图样、测点位置、环境光控制和数据判定方式也不同。要让屏幕亮度检测结果真正进入质量管理流程，需要把仪器参数、测试条件、抽样规则和复测要求放在同一套方案中考虑。

显示屏的发光结构可分为背光式和自发光式。LCD主要由背光模组、导光与光学膜片、液晶层等结构共同形成画面亮度；OLED、Micro LED等自发光显示则由像素发光状态、驱动策略和温度管理共同影响输出。Mini LED背光屏还会受到分区调光算法、测试图样面积和持续显示时间影响。因此，即使两块屏的中心点读数相近，边缘衰减、局部暗区和时间稳定性也可能存在差异。

屏幕亮度检测不能只看中心点

中心点亮度适合用于快速确认设备是否处于预期亮度档位，但不能代表整屏表现。显示面板制造环节通常需要按规定布置多个测点，对中心、四角、边缘或更密集的网格进行测量，再根据企业检验规范计算均匀性。常见计算思路包括最小值与最大值之比、最小值与平均值之比等，但具体公式不能自行混用，应以客户协议、产品标准或企业检验文件为准。

多点测量前应固定屏幕测试图样、灰阶、色彩模式、亮度设置和预热时间。手机、平板和车载屏还要关闭自动亮度、节能模式、动态对比度和内容自适应亮度功能。若屏幕在测量过程中自行调光，即使测点位置完全相同，数据也可能持续变化。

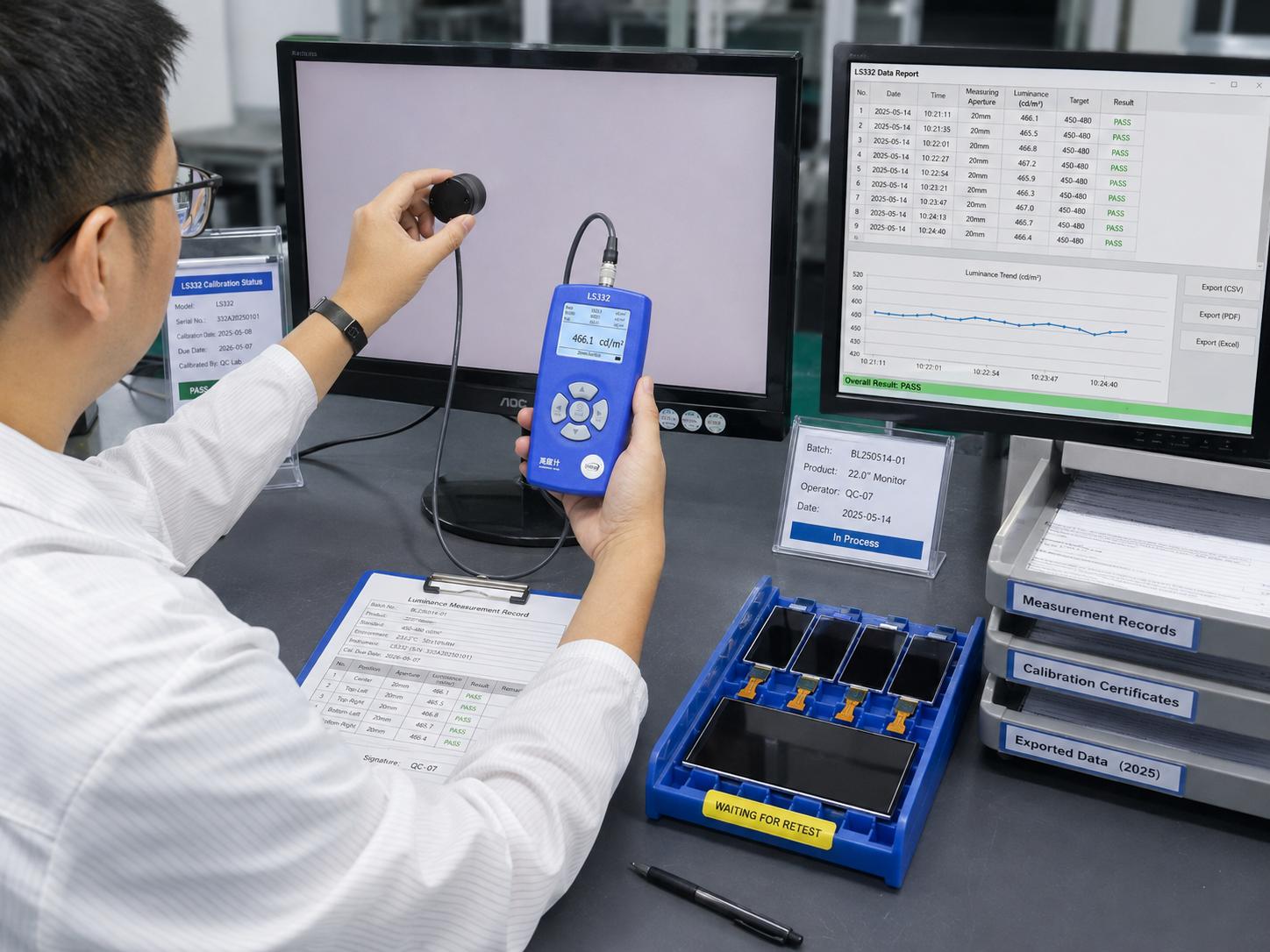

显示面板多点亮度检测

亮度、频闪、色温和光谱参数应分别理解

频闪检测尤其需要注意测试距离和亮度状态。部分屏幕只在低亮度档采用脉宽调制，满亮度状态下可能不出现同样的波动；另一些设备会根据内容或刷新策略改变驱动波形。因此，频闪记录应同时标注亮度档位、刷新率、测试画面和测试距离，不能只保留“有”或“无”的结论。

LS332如何匹配大小屏和高亮场景

在配置屏幕亮度计时，量程只是第一项参数。测量光孔与被测区域是否匹配、仪器能否稳定对准、工作距离是否满足现场空间，往往更直接地影响结果。林上LS332提供10 mm和20 mm两种可更换测试光孔，可根据手机局部区域、显示模组、车载屏和较大显示表面选择适当光筒。更换光筒后，还需在仪器设置中选择对应孔径，避免设置与实际附件不一致。

LS332亮度范围覆盖1～1,000,000 cd/m²，可用于普通显示屏、高亮车载显示、HDR测试画面及其他高亮发光表面的现场测量。超宽量程的价值在于减少高亮场景下超量程的风险，但并不意味着任何屏幕都应在最高亮度运行。企业仍需依据产品设计值、客户规格和使用场景设置测试档位。

仪器可同时显示亮度实时值、最大值、最小值和平均值，适合观察短时间内的输出变化。这里的统计值主要反映同一测量过程中的时间波动，与九点或多点均匀性计算不是同一概念。进行空间均匀性检测时，仍需分别记录每个位置的数据，再按规定公式计算。

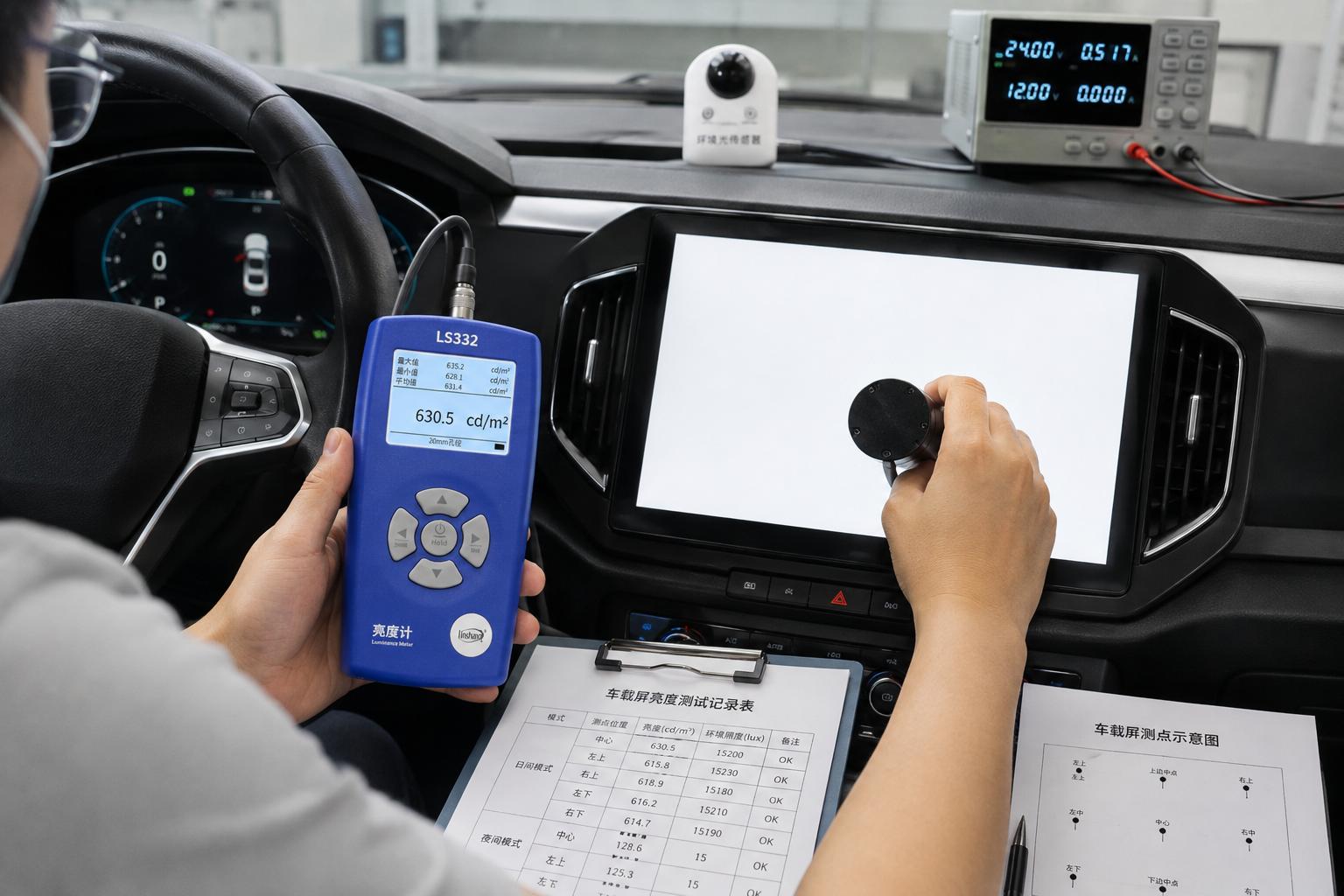

车载显示屏高亮状态复核

不同应用行业的检测重点

显示面板与模组制造

制造环节可在背光模组装配、整机贴合、老化试验后和成品抽检阶段设置亮度检测。重点记录中心亮度、多点均匀性、不同灰阶状态和老化前后变化。发现局部偏低时，应结合背光灯珠、光学膜片、贴合压力、驱动电流和屏体温度排查，不能仅凭亮度计读数定位具体故障部件。

车载电子

仪表和中控屏通常具有白天、夜间及自动调光模式。检测时需要固定供电电压、环境光传感器状态、测试图样、亮度模式和屏幕温度。曲面屏或倾斜安装屏还要记录测量角度，避免因观察方向变化造成批次数据不可比。

专业影音校准

屏幕亮度检测可用于白场峰值、窗口画面亮度和持续输出稳定性复核。对于HDR设备，不同窗口面积和持续时间可能触发自动亮度限制，因此测试记录必须注明图样面积和保持时间。完整影音校准仍需结合色坐标、色域、灰阶、EOTF或Gamma等检测工具。

公共显示与现场维护

商场、展厅、交通场站和户外显示屏容易受到环境光、灰尘、观察角度和模组老化影响。现场检测应尽量在相近时间段和相近环境条件下进行，并记录控制系统亮度参数。对于大面积LED屏，点式测量适合抽取代表性区域进行复核；若需一次获得整屏二维分布，应结合成像式测量方案。

从测量值到质量记录的完整流程

建议企业为每类屏幕建立固定测试模板，至少包含样品编号、屏幕类型、测试图样、亮度档位、预热时间、测点示意图、环境条件、仪器编号和计量有效期。使用林上LS332时，可先观察实时值是否稳定，再锁定和保存当前数据。需要形成批次记录时，可借助PC软件读取数据、查看光谱信息并导出表格，再与MES、检验单或样品追踪编号关联。

异常结果不应直接删除。较稳妥的做法是保留原始数据，检查自动亮度、测试距离、光孔选择、探头角度和环境反射，再在相同条件下复测。若复测仍超出企业内控范围，应转入设备、模组或工艺排查。涉及出厂判定、客户争议和第三方报告时，还需确认现行标准、抽样要求及仪器计量状态。

计量管理与使用注意事项

GB/T 39388—2020主要规定照度计和亮度计性能表征方向，JJG 211—2021可用于亮度计检定管理。仪器能否满足某项产品标准，还取决于量程、测量不确定度、光谱响应、测试几何和企业允许误差。林上LS332可按适用规程送计量机构检测或校准，实际结果应以正式证书和对应项目为准。

日常使用中应保持光筒和探头清洁，避免强反射杂光进入测量区域；更换光孔后核对仪器设置；长期不用时在低湿环境保存。校准周期可参考说明书建议，并结合使用频次、运输情况、历史漂移和质量体系要求调整。只有把仪器状态、测试条件和原始记录同时控制，屏幕亮度计的数据才适合用于稳定的批次比较与质量追溯。
