林上色差仪发明专利：标准颜色数据共享与色差测量

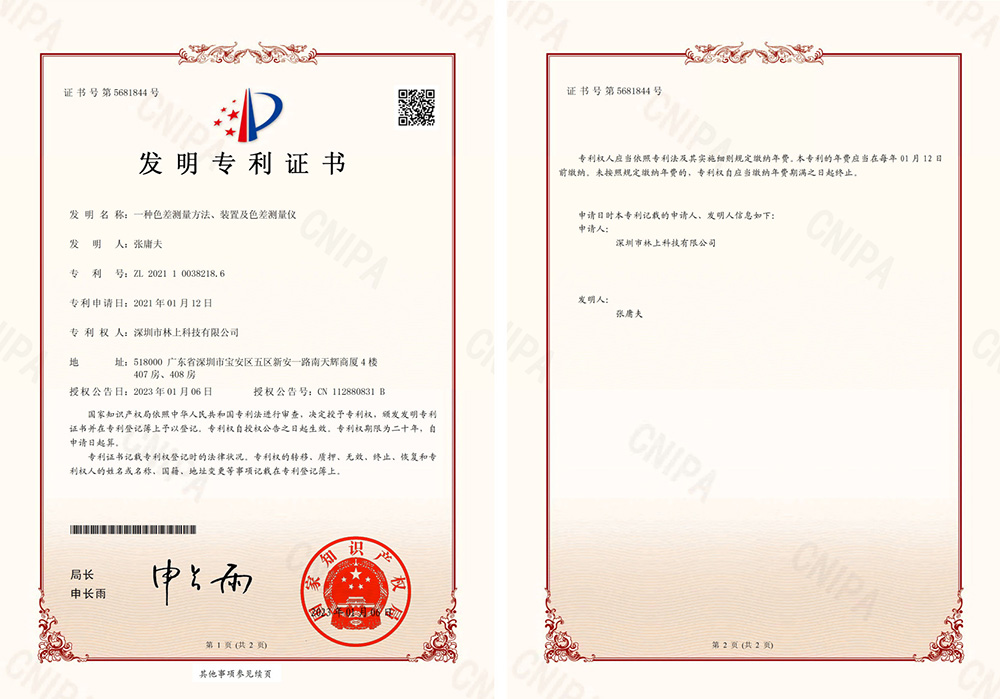

林上科技获得《一种色差测量方法、装置及色差测量仪》发明专利，专利号“ZL 2021 1 0038218.6”。这是一个关于标准颜色数据服务器化、自动匹配色号、色差数据跨设备共享、自动合格判定的颜色管理方法。

这项专利的重点：标准颜色值直接调用

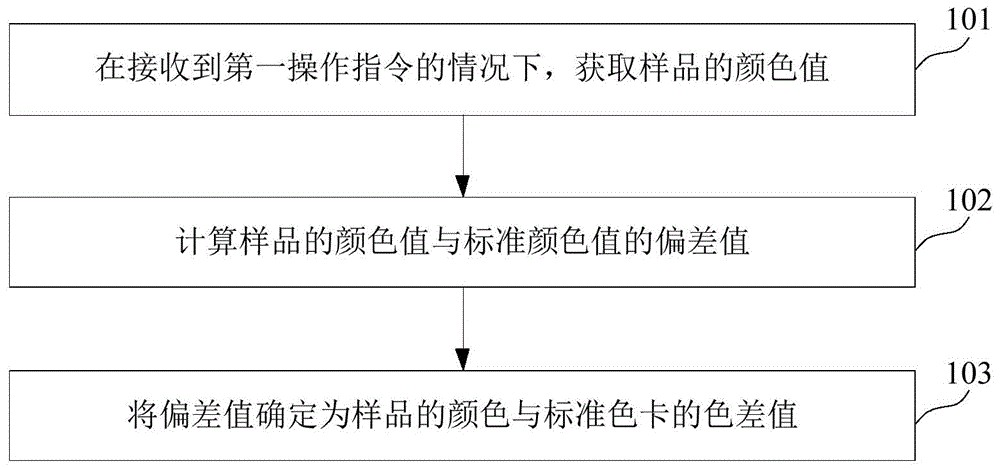

色差仪测量色差的方法一般是测量一次标准品或标准色卡颜色，再测量一次待测样品颜色，就可以获得标准品和样品的Lab（或Lch、Yxy、RGB等）颜色数据，以及二者之间的色差ΔE。但是标准品或标准色卡颜色在长期使用过程中可能会受到污染、褪色或磨损，即使一个公司的不同分工厂最初用的是颜色一致的标准品或标准色卡，在后续测量的标准颜色数据也可能出现偏差。

《一种色差测量方法、装置及色差测量仪》中提出在一开始将标准色卡的颜色数据保存到色差仪服务器的方法，让各个分工厂的色差仪使用统一的颜色数据，这样就能解决长期使用后不同工厂的标准品测出的颜色数据不一致的问题。

根据专利中保存标准色的检测思路，林上科技色差仪提供了标准色设置的相关功能，包括标准色保存、标准色输入、标准色添加。

标准色保存：先将色差仪放在标准品或标准色卡上测量标准颜色，再点击标准色保存，就可以将这个颜色保存到仪器中。

标准色输入：可以直接输入标准颜色的Lab数据，注意需要输入这台仪器曾经测过的标准颜色数据，不同型号的仪器数据不通用。

标准色添加：直接调用之前保存的标准色数据，无需再次测量标准颜色。另外，仪器本身有多本电子色卡存储，如果连接手机测量，还可以调用仪器内置的色卡颜色为标准色。

完整测量步骤如下：

点击“标准色添加”调取保存的标准颜色，将色差仪放在待测样品上点击“样品色测量”，仪器自动对比两组颜色数据，这种方法只需要测量一次就能得到色差值。

自动匹配样品颜色对应的色号

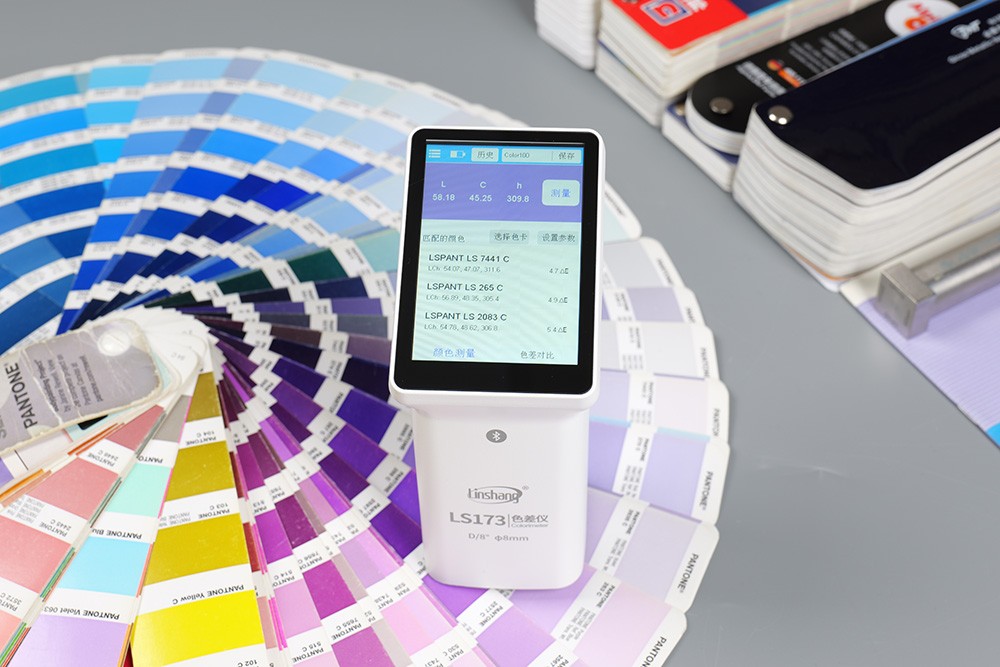

这项测量方法还包括每一个标准颜色值可以对应一个样品名称或色号。选择颜色测量模式时，仪器测量一个样品颜色，会分别与标准颜色库中的颜色值计算偏差，找到偏差最小的三个标准颜色，并在屏幕上显示出来。可选标准颜色库包括仪器出厂自带的电子色卡库、客户自己录入到仪器中的色卡库、测量过程中保存在仪器内的标准颜色。

例如：

选择仪器内自带的LSPANT色卡，测量一个浅粉色样品，仪器屏幕上会显示这个样品的Lab值。

（L*=70.84,a*=35.49，b*=-18.90）

同时在LSPANT色卡中自动匹配与这个样品颜色最接近的三个颜色，并获得色号、Lab值与色差。

（LS244U：L*=72.39,a*=33.06，b*=-19.68；ΔE=3.0）

（LS251U：L*=73.05,a*=32.09，b*=-21.61；ΔE=4.9）

（LS231U：L*=68.94,a*=39.75，b*=-14.62；ΔE=6.3）

不同色差仪之间还可以共享颜色标准

专利提出色差仪之间具有自己的识别号，可以共享颜色标准。分享的数据可以包括颜色名称和颜色值。例如：

颜色名称：客户红色A；颜色值：L*=42.15，a*=51.32，b*=28.64。

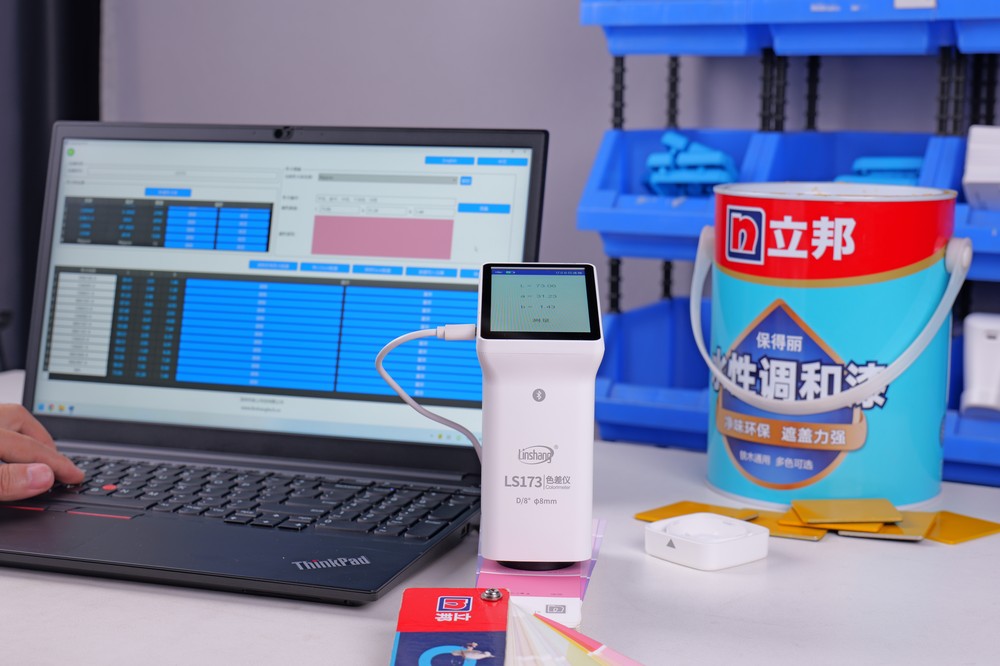

林上色差仪在实际的颜色管理中还可以配合手机或电脑软件共享数据。当一台色差仪需要把颜色数据发给另一台色差仪时，只需要选择想要共享的颜色，导出为excel文件并分享，另一台色差仪再导入文件，即可获得颜色名称与颜色值。

颜色标准就不需要寄实物样板过去，也不用担心样板使用中损坏。只需要总部选定好标准品，测量保存标准品颜色数据，就可以直接分享给不同地区分工厂的同型号色差仪，这样各分工厂都能够使用同一组标准颜色数据进行色差比较了。

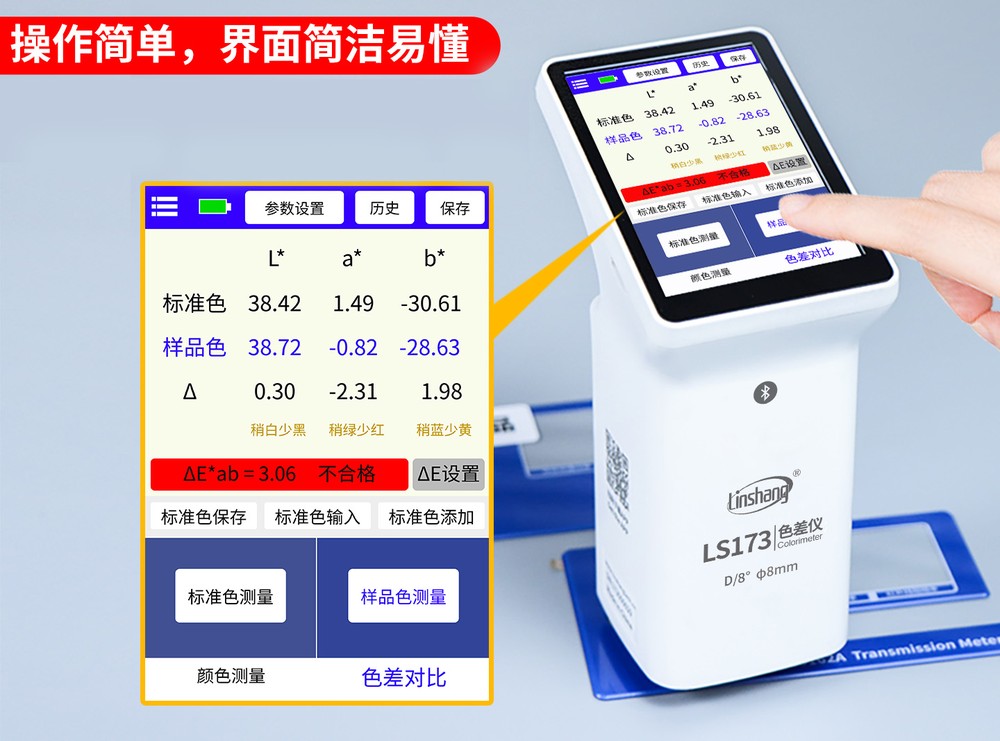

设置色差阈值自动进行合格判定

《一种色差测量方法、装置及色差测量仪》内容还包括设置色差阈值自动进行合格判定。

仪器可以设置0.1-50的色差阈值，例如设置色差阈值为0.5ΔE*ab。

当标准色与样品色的色差小于或等于设定阈值时，例如0.3，仪器会判定样品颜色合格，显示为绿色。

当标准色与样品色的色差大于设定阈值时，例如0.6，仪器就会判定样品颜色不合格，显示为红色。

专利应用实例

目前这项专利已经应用在林上LS172、LS173、LS175等多款色差仪产品中，让客户能够更简单快速地测量颜色、对比色差。

例如澳大利亚专业电子技术杂志《Silicon Chip》中，Allan Linton-Smith曾对林上LS172色差仪进行房屋墙漆颜色检测。他测量房屋原色并保存下来作为标准色，再用这个颜色和不同的色样进行色差对比，并匹配最接近的色号。这个应用实例很好的展示出了林上《一种色差测量方法、装置及色差测量仪》的两项功能：保存标准色测色差，以及根据测量结果自动查找接近色号。
