一文教你铝合金阳极氧化膜厚度如何检测？

什么是铝合金阳极氧化膜？

铝合金阳极氧化膜是以铝合金制品为阳极，置于酸性电解液中通过电化学氧化处理，利用电解的作用在表面形成膜层的过程。铝合金在经过阳极氧化处理后，表面会生成几微米到几百微米的氧化膜，经过处理的材料表面防腐、耐磨和装饰性都有明显的改善、提高。

进行阳极氧化膜检测是保障产品质量和可靠性的重要技术环节，主要有膜层厚度、硬度、封孔质量、耐蚀性、成分与结构和外观等多个检测维度。而阳极氧化的厚度检测是最关键的质量控制之一。本文主要介绍了铝合金阳极氧化膜厚度常用的测量方法？以及如何使用涂层测厚仪进行检测。


铝合金阳极氧化膜厚度测量方法有哪些？

目前最常用的测量方法有三种：

1.显微截面测量法

属于有损测量方法的一种，是直接用金相显微镜来观测待测工件的横截面，可以较为直观的反映铝合金阳极氧化膜的局部膜厚。但测量位置(即显微截面及测量位置)的范围有限，所以在测量时需要选择有代表性的位置，才能获得准确的厚度与膜厚的均匀性。

显微截面法的缺点是操作耗时，且需要有一定的操作技巧，操作人员要具备熟练的金相技术才可以得到准确的结果。显微截面法是阳极氧化膜厚度在5μm以上时厚度测定的仲裁方法。

2.质量损失（失重）法

是通过脱膜前、后的失重值来计算厚度测量部分阳极氧化膜的厚度平均值。这种方法适合用于绝大部分或者铸造铝合金，但铜含量大于6%的铝合金不适合使用。质量损失法是阳极氧化膜厚度低于5μm时的仲裁方法。虽然精度较高，但缺点是检测效率相对较低。

3.涡流测厚法

属于非破坏性测量方法，不仅简单而且比计算法更有效，操作人员可以快速无损检测出指定位置的厚度，方便快速分析膜厚的均匀性。操作时，直接将仪器探头平稳、垂直按压在铝合金阳极氧化膜表面，即可测量出厚度结果。操作时可以进行多次测量取平均值。在测量时需注意测量面要平整干净，以保证测量的可靠性和精确度。


用于铝合金阳极氧化膜涂层测厚仪器推荐

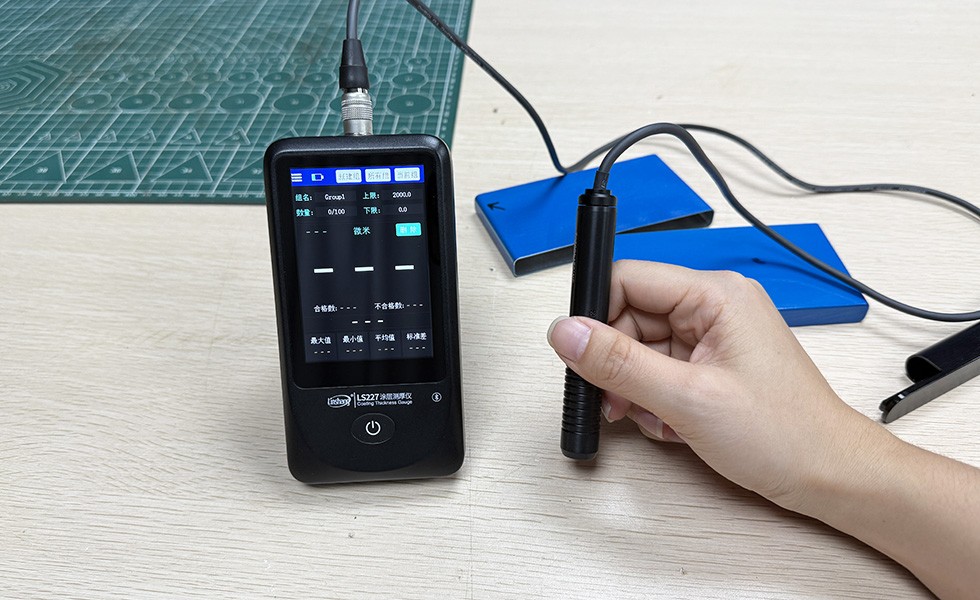

林上的LS227是一款分体式的涂层测厚仪，对于测量铝合金阳极氧化膜的厚度可以自由选择NF1600直型探头和NF2000-X2长杆探头进行测量。这两款探头都是采用先进的涡流技术，能对铝合金表面的阳极氧化膜进行高精度无损测量。

探头选型表格

涂层测厚仪检测方法

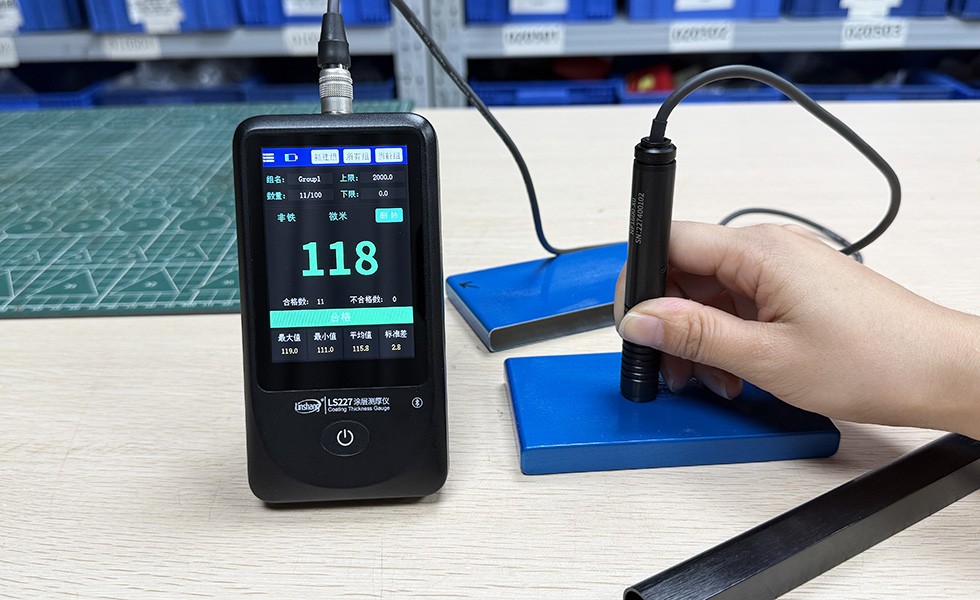

使用LS227+NF1600测量铝合金阳极氧化膜厚度检测方法如下：

1.调零仪器：使用未涂镀的工件或者标准板对仪器进行调零；

2.工件测试：选取需要测量的位置，将探头垂直按压工件表面，屏幕立即显示测试结果；

3.智能统计：依次测量工件，仪器自动统计测量的最大值，最小值，平均值等数据。

林上涂层测厚仪LS227搭配相应的探头，是测量铝合金阳极氧化膜厚度的理想选择。可广泛适用于电子、航空航天、汽车和建筑等各个领域，无论是质量管理还是研发实验，都能提供可靠的数据支持，助力铝合金阳极氧化膜厚度测量工作更加精准、高效。
