D、DC、DL、C型里氏冲击装置有什么区别？一张表看懂怎么选

里氏硬度计不同冲击装置解决的是不同工件的测量问题，D型冲击装置可以测量大型轴、模具、铸锻件等；内孔和筒体内部这类高度受限的位置推荐使用DC型冲击装置；DL型冲击装置一般用于深孔、窄槽、齿根等普通探头伸不进去的地方；而较小、较薄的工件可以使用C型冲击装置。

D、DC、DL、C四种冲击装置的定位及核心差异表

D型作为标准通用型冲击装置，在没有特殊空间限制时，一般优先考虑D型。

如果工件本身足够厚重，只是留给D型硬度计操作的空间不够，就可以考虑DC型。

DL型冲击装置可以探入其它冲击装置无法触达的深、窄、细长的位置。

对于比较薄的钢板、小型零件等金属工件C型冲击装置更好用。

注：相关数据参考GB/T 17394.1-2025《金属材料 里氏硬度试验 第1部分：试验方法》及里氏硬度计产品技术资料。

四种冲击装置的差异对实际检测有什么影响？

实际检测时，很多测点并不在开阔平面上，有时候需要测量内孔、深槽等空间受限难以操作的位置。D型常规冲击装置主要用来工件外表面等操作空间比较充足的位置。DC型缩短了仪器整体的长度，这样就可以进入管道、筒体内部测量。DL型冲击装置则是把仪器探头前端做得非常细长，能够探入深孔、窄槽内部检测。

C型冲击装置外形和D型差不多，它主要改变的是对工件的冲击力。里氏测量方法是冲击体冲击工件表面并回弹，通过冲击速度和回弹速度计算金属硬度值。如果工件太薄、太轻，在冲击时就可能发生振动影响测量结果。根据国标《金属材料里氏硬度试验》规定，D型、DC型、DL型冲击装置产生的冲击能量分别是11.5mJ、11.5mJ、11.95mJ。而C型冲击装置产生的冲击能量只有3.0mJ，大约为其它三种冲击装置的四分之一。它对金属工件产生的冲击更小，压痕更浅，对工件整体的质量厚度要求也较低，适合测量那些较薄、较小的金属工件。

需要注意用C型冲击装置不等于任何薄片都能测。《金属材料里氏硬度试验》中对C型冲击装置未支承下的最小质量厚度要求是1.5kg，未耦合最小厚度10mm。在刚性支承下也需要满足最小质量0.5kg，耦合下最小厚度1mm，C型冲击装置并不能替代超声波硬度计测量所有小件、薄件。

不同冲击装置典型应用场景

1、大型钢结构现场硬度检测

对于厚壁大型钢结构、大型轴类等重量和厚度都满足测量需求的工件，测量位置开放，没有空间限制也没有小件薄件的问题，可以满足D型冲击装置测量要求。这种情况下不要去选择特殊探头，直接用D型里氏硬度计测量即可。

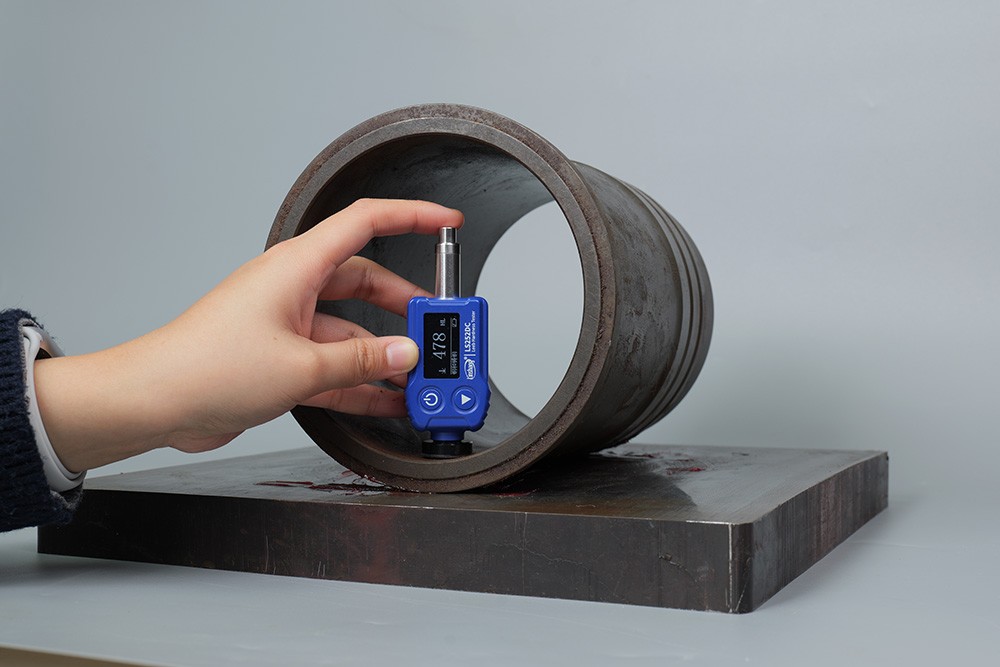

2、大型钢管内壁硬度检测

大型钢管本身足够厚重，但是常规D型冲击装置太长无法把整个机身卡进钢管内部，探头就无法落在测点上。这种时候就选择DC型里氏硬度计，短小的机身可以轻松伸入到钢管内壁这些狭小的空间里检测内壁硬度。

3、大型齿轮齿槽硬度检测

大型齿轮满足里氏硬度检测的重量和厚度要求，主要难点是齿槽位置比较刁钻，D型和DC型冲击装置都无法触达测量位置。它和钢管内壁不同，钢管内壁是整体空间小，需要调整仪器整体的高度大小。齿槽是测点小，仪器整体的高度不重要，需要调整仪器的探头。DL型冲击装置的细长探头就更适合用来测量这些细长窄槽的硬度值。

4、较薄的小型钢件

C型冲击装置的冲击能量较小，对重量厚度的要求没有其它冲击装置那么高，可以测量D型冲击装置无法检测的较小、较薄的工件，但是工件仍然需要满足C型里氏硬度计的重量厚度要求。如果工件特别小或薄，考虑使用超声波硬度计，不要强行用里氏硬度计测量。

D、DC、DL、C型里氏冲击装置最终选型表

实际使用案例：福建辉丰环境工程科技有限公司在实用新型专利《一种钢构件加工用硬度检测设备》明确使用LS252D里氏硬度计。专利设置活动底座夹持钢构件样板，并通过LS252D硬度计测量钢构件样板不同位置的硬度，检验钢构件加工质量。

客户常见问题

Q1：DC型比D型小，是不是可以测更小的工件？

不是。DC型的短小机身主要解决的是测量空间不足、高度受限的问题，它对工件重量和厚度的要求与D型冲击装置基本一致。

Q2：C型是不是可以直接测所有薄板？

不能。C型冲击装置只是相比D型降低了冲击能量，被测薄板需要满足《金属材料里氏硬度试验》中对于工件质量和厚度要求。

Q3：小工件不满足最小质量要求怎么办？

如果小工件不满足直接测量要求，但满足耦合测量条件，可以将工件耦合在刚性支承物上再测。如果工件本身很小、很薄，耦合测量要求也不满足，或者需要大量重复检测，每次耦合测量太麻烦，考虑使用超声波硬度计来检测硬度。
