里氏硬度计显示的HRC是不是直接测出来的？硬度换算必须知道的事

很多里氏硬度计可以切换成HRC、HB、HV等硬度值，测量时能够直接在屏幕上显示HRC数据，有些客户可能会认为探头直接测量出了洛氏硬度。实际上里氏硬度计直接测量的结果是里氏硬度HL，洛氏HRC硬度值是在HL的基础上换算得来的。

里氏硬度计是怎么从HL得到HRC的？

里氏硬度计测量原理是通过硬度计内部的冲击体撞击工件表面，工件硬度越高，回弹的速度就越快，通过回弹速度和冲击速度的比值计算出里氏硬度HL。仪器芯片内写入了里氏硬度值换算关系，根据测量的材料类型和选择的硬度制式，自动得到里氏硬度值HL对应的HRC、HB或HV等数值，然后显示在屏幕上。

需要注意HL转换为HRC并不是一个所有材料通用的换算关系，国标GB/T 17394.1-2025里氏硬度值换算表中给出了不同材料、不同冲击装置的里氏硬度数值对应的HRC硬度数值。选择不同材料对应的数值可能是不同的，有的材料甚至没有对应的洛氏HRC硬度值。所以如果要用里氏硬度计测量洛氏硬度HRC，需要选择好测量的材料，并确认仪器中这个材料的测量单位有HRC可选。

国标GB/T 17394对里氏硬度换算是怎么规定的？

目前里氏硬度值和其它硬度制式的换算以国标GB/T 17394.1-2025《金属材料 里氏硬度试验 第1部分：试验方法》为主要依据。在国标文件附录E（资料性）中附有不同冲击装置对于不同材料的里氏硬度值换算表，从中可以看出，硬度制式的转换并不是无限制的。不同测量材料、不同硬度标尺的换算数据是不同的，例如：

D型冲击装置：614HLD的碳钢材料换算成洛氏硬度是36.5HRC；

C型冲击装置：614HLC的低碳钢材料换算成洛氏硬度是27.2HRC。

两个实验看懂里氏硬度计的HRC换算

实验使用林上LS252D里氏硬度计和标准里氏硬度块。

实验一：同一次测量切换查看HL与HRC结果

完成一次里氏冲击测量，不再次测量，只切换硬度制式查看数据变化。

具体操作步骤：

在LS252D仪器菜单中设置测量材料为“钢和铸钢”，硬度制式为“HL”。

将仪器放在硬度块上释放冲击体完成一次冲击测量，记录下仪器得到的HL数值。

在菜单中将硬度制式切换为HRC,记录屏幕上显示的HRC数值。

再依次切换为HB、HV硬度值，记录对应数值，作为硬度换算的补充验证。

重复上面的操作在硬度块不同测点测量7次，并切换HRC、HB、HV记录屏幕数据。

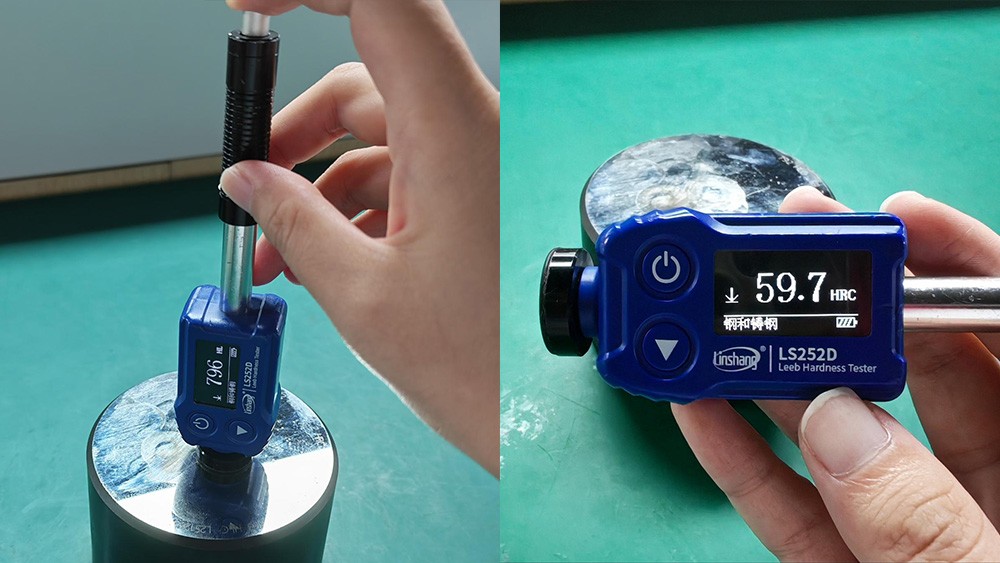

数据记录如下：

可以看到，同一次冲击测量结束后只需要切换硬度制式，仪器就能显示对应的HRC、HB和HV值，并且切换回HL后仍然显示最初测量的795HL。这说明这些不同硬度制式共用同一次里氏冲击测量结果，屏幕上的HRC并不是重新进行了一次洛氏硬度试验，而是由本次里氏硬度测量结果换算得到的数据。

实验二：改变材料设置看换算结果是否变化

这个实验主要验证材料选择影响硬度制式换算结果。由于仪器菜单中只有“钢和铸钢”与“合金工具钢”有HRC的硬度制式可选，而国标中这两种材料的HL到HRC的换算是相同的，因此本实验中将切换HB硬度制式验证材料选择对换算结果的影响。

具体操作步骤：

在LS252D仪器菜单中设置测量材料为“钢和铸钢”，硬度制式为“HL”。

将仪器放在硬度块上释放冲击体完成一次冲击测量，记录仪器得到的HL数值。

在菜单中将材料分别切换为“铸铝合金”、“铜锌合金”、“纯铜”材料，记录屏幕上显示的HL数值。

将材料切换回“钢和铸钢”，硬度制式切换为“HB”，记录下屏幕上显示的HB数值。

将材料分别切换为“铸铝合金”、“铜锌合金”、“纯铜”，硬度制式保持“HB”不变，记录屏幕上显示的HB数据。

最后将硬度制式切换回“HL”，材料切换回“钢和铸钢”，验证屏幕数据为最初测量的数据。

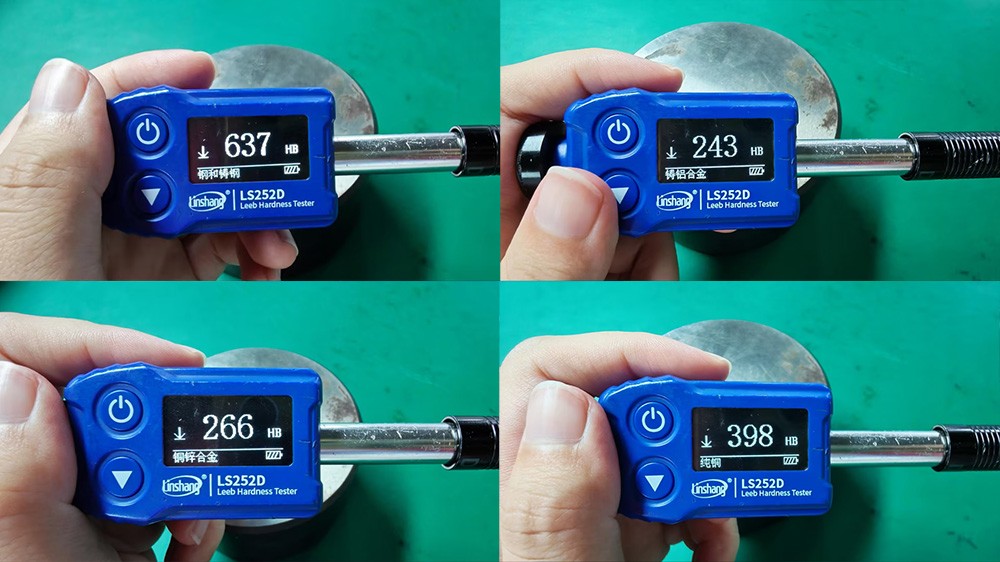

数据记录如下：

从实验数据发现硬度制式“HL”保持不变的情况下，无论材料设置怎么变化，HL始终为795。而切换硬度制式为“HB”，同样只改变材料设置，HB却从637变成243、266和398。也就是说使用里氏硬度计测量材料硬度时，材料设置不会改变里氏硬度测量结果，但会直接影响HB等硬度制式的换算值。

注意本次实验切换“铸铝合金”、“铜锌合金”、“纯铜”材料只为验证材料选择对硬度值的影响，实验所用钢制硬度块按照这些错误材料换算出的HB值没有实际意义。

产品应用：实际使用里氏硬度计时，HRC应该怎么用？

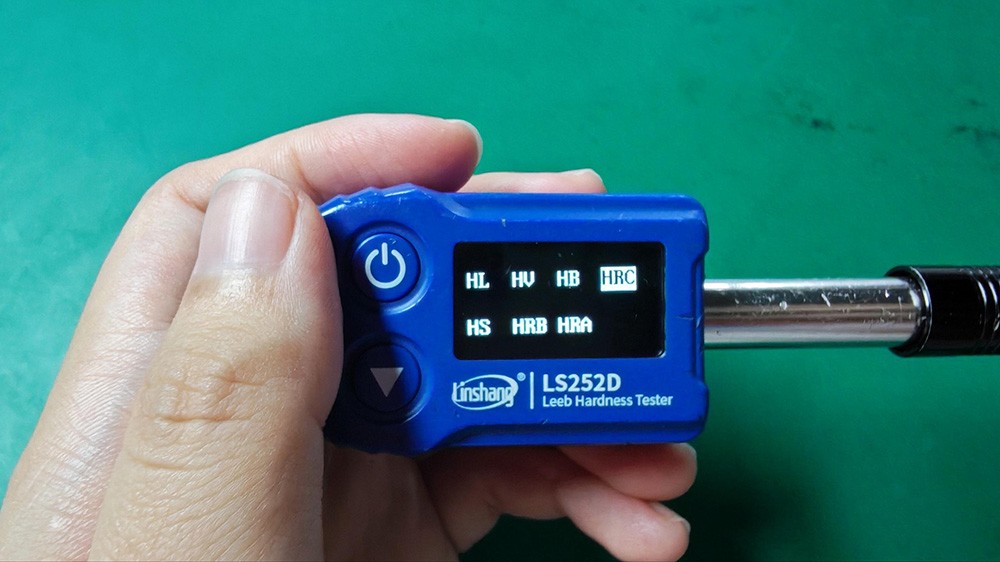

目前林上科技共有6款里氏硬度计：LS251D、LS252D、LS252DC、LS252DL、LS252C、LS253。这6款里氏硬度计都包含HL、HV、HB、HS、HRA、HRB、HRC七种硬度制式。需要注意不是仪器内置的所有材料都支持七种硬度制式转换，其中“钢和铸钢”可以转换七种硬度制式，而像“铜锌合金”只能转换“HL、HB、HRB”三种硬度制式。

在实际使用里氏硬度计测量HRC时，以林上LS252D为例，需要先选择测量材料，确认测量的材料是否有HRC的硬度制式可切换。在材料和硬度制式都选择好之后，退出到仪器测量界面。

握住LS252D里氏硬度计黑色套筒向下按一下，加载冲击装置，然后将仪器平稳放在待测量工件表面，按下仪器顶部按钮释放冲击体，仪器屏幕上就会直接显示测量工件的HRC值。

使用里氏硬度计测量HRC、HB、HV等硬度制式时，必须选择正确的测量材料，否则仪器将无法显示正确的数据。如果客户图纸或相关技术文件明确规定必须采用洛氏硬度试验，就不能用里氏硬度计测量工件的HRC硬度值。
