HL、HRC、HB、HV可以直接换算吗？为什么不同材料换算结果不同

HL、HRC、HB、HV之间可以进行换算，但并不是像1米等于100厘米那种简单的数学公式换算，而是经过大量的测量试验得到的经验换算关系。在换算时需要选择材料种类，不同材料换算出来的结果不同，而且不是所有材料都能换算成HRC、HV等硬度制式。

为什么HL、HRC、HB、HV不能像长度单位一样直接换算？

HL、HRC、HB、HV属于不同的硬度试验方法，它们的测量原理是不同的。里氏硬度HL是用冲击体冲击材料表面回弹，通过冲击速度和回弹速度来计算材料硬度的。洛氏硬度HRC是用一定的试验力将金刚石压头压入材料表面，根据压痕深度判断材料硬度。布氏硬度HB是将硬质合金球压入材料表面，通过压痕面积反映材料硬度的。维氏硬度HV是将规定角度的金刚石四棱锥压入材料表面，测量对角线长度计算材料硬度。

这四种硬度制式测量的都是材料硬度，但它们用的压头、试验力、计算方法是完全不同的，所以不能像长度单位那样用简单的公式直接换算。

硬度换算来自大量的试验，是一种经验结果。研究人员用同一种材料的样品分别进行里氏、洛氏、布氏、维氏硬度试验，经过大量试验后统计数据，才能得到这类材料在的硬度换算对应关系。

GB/T 17394标准中的里氏硬度值换算表

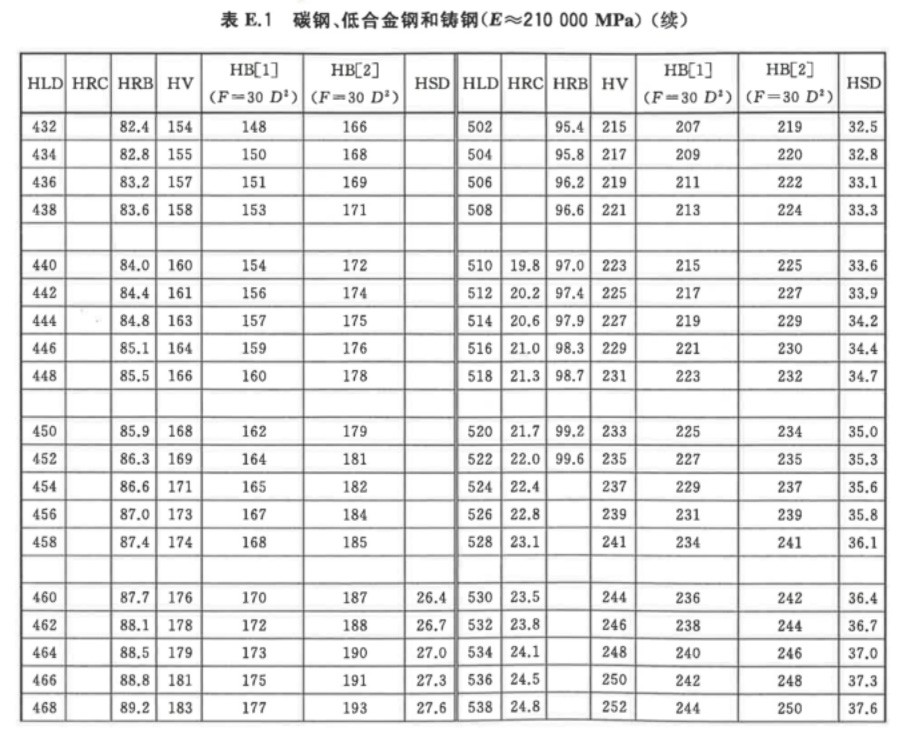

在国标GB/T 17394.1-2025《金属材料里氏硬度试验 第1部分：试验方法》附录E（资料性）中，有里氏硬度值换算成其它硬度制式的硬度换算表，可以看到在换算表中并不是1HL等于多少HRC之类的公式。里氏硬度换算表根据不同材料记录了大量HL数据，以及它们分别对应的HRC等其它硬度制式的换算值。

每种材料支持的换算硬度制式不同，以D型冲击装置为例，在里氏硬度值换算表中碳钢、低合金钢和铸钢材料有HLD换算成HRC、HRB、HV、HB和HSD硬度制式的数据，而铜锌合金HLD只有换算成HB和HRB两种硬度制式的数据。

还可以发现并不是里氏硬度值整个量程范围都可以换算其它硬度制式。例如D型里氏硬度低于510HLD换算成HRC的单元格为空，也就是说标准换算表没有在这个范围内给出相应的换算值。这是因为不同硬度制式本身有自己适用的范围，例如HRC主要测量较硬的钢铁材料，而里氏硬度和其它硬度之间的经验换算对应关系同样只在一定范围内有效。

为什么同一个HL值，材料不同，换算出的HRC、HB、HV也不同？

里氏硬度HL测量材料的动态回弹硬度，冲击体撞击材料以后能以多快的速度弹回来。HRC、HB、HV是在不同压头和试验力下材料的静态压入硬度，看探头压进去多少，留下多大的永久塑性压痕。不同材料之间受到冲击后的回弹能力和抗压抗变形能力不同，即使两个不同材料工件测出来的里氏硬度值相同，也不代表它们使用洛氏硬度计测量时压入材料表面的深度就相同。

里氏硬度计冲击体在撞到材料以后，略去材料摩擦振动等能量损失，剩下的冲击能量会分为两部分，一部分形成永久塑性变形，另一部分转化为弹性能量，把冲击体弹回去。假如用里氏硬度计分别测量两种不同材料：

材料A：抵抗塑性变形的能力较差，冲击时更容易留下永久变形，会有较大部分冲击能量消耗在塑性变形上。但是它弹性比较好，能储存并恢复更多的弹性能量，将冲击体弹回来。

材料B：抗压能力强，很难被压进去，损失在塑性变形上的能量少。但是它能储存并返还给冲击体能量的比例较少，导致它最终返回来的将冲击体弹回的能量可能和材料A差不多。

这种情况下材料A和材料B的里氏硬度值HL可能相同，但材料A留下的永久塑性变形大，材料B塑性变形小，材料B的洛氏硬度HRC就会比材料A大。

用林上LS252D实际验证：改变材料类型，换算结果会不会变化？

实验使用林上LS252D里氏硬度计，和一块钢制标准里氏硬度试块，验证在实测HL值不变的情况下，改变仪器中的材料设置，HRC、HB、HV硬度换算结果是否会发生变化。

实验方法：

在仪器中设置测量材料为“钢和铸钢”，硬度制式为“HL”。

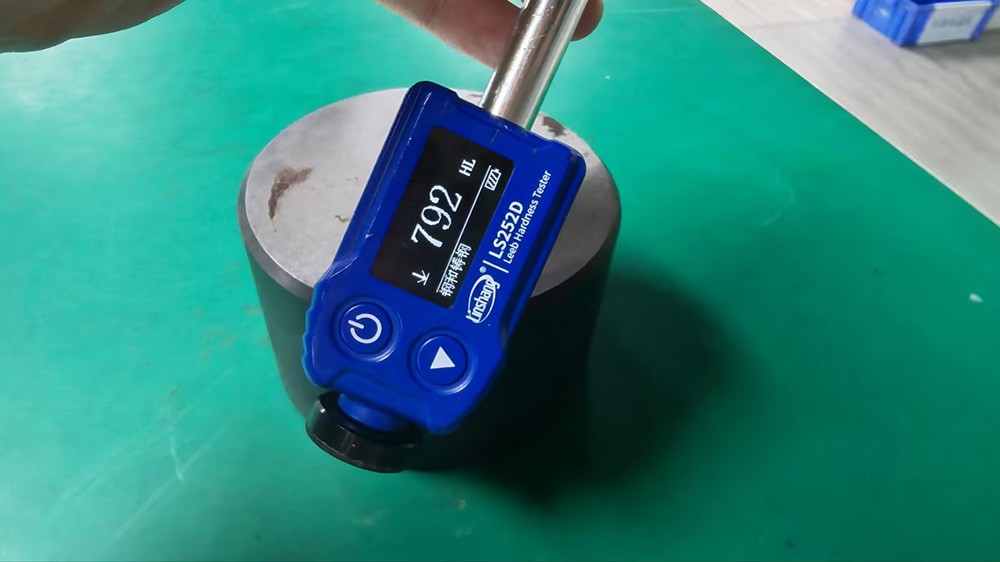

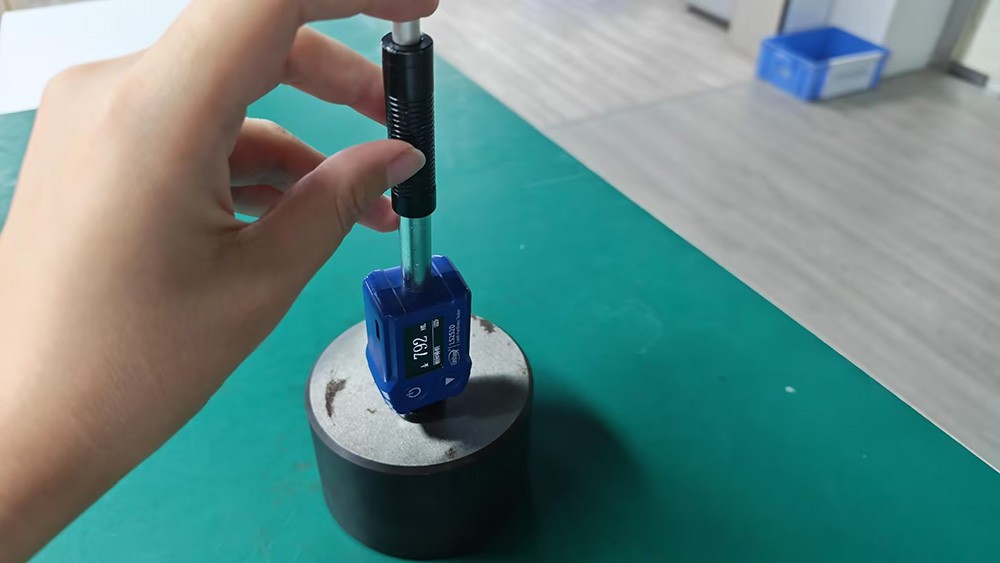

使用LS252D里氏硬度计完成一次冲击测量，记录仪器得到的HL里氏硬度值。

不重新测量，直接在仪器菜单设置切换HRC、HB、HV查看换算结果。

修改材料类别为“灰铸铁”、“铸铝合金”，再查看对应的HRC、HB、HV数值。

实验数据表：

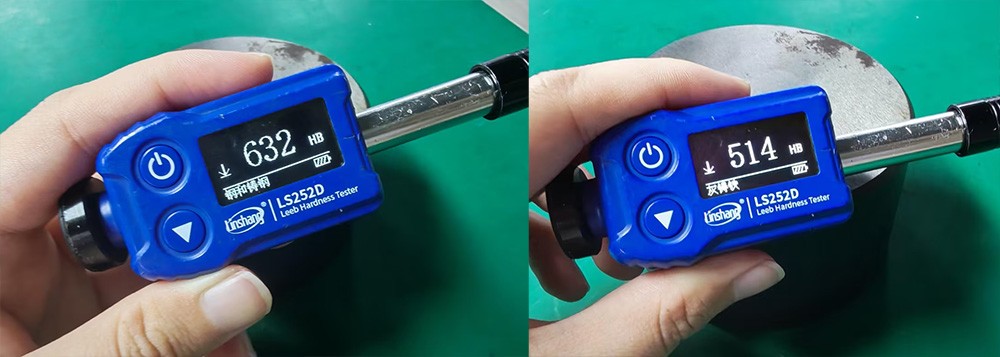

从表中可以看出改变材料类型后，HL数据不变，而HB硬度换算数值发生了变化。这是因为里氏硬度HL是原始测量结果，只进行了一次冲击测量，原始测量结果不会改变。而HB这种由HL换算出来的结果，改变了材料即改变硬度换算条件，最终得出的换算值也会变化。

灰铸铁和铸铝合金硬度制式无法选择HRC和HV，说明这两种材料的里氏硬度和洛氏、维氏硬度没有有效的换算关系。

注意本次实验切换不同材料只是为了验证材料类型对硬度换算结果的影响，在实际测量中，如果要测量的是硬度计原始值，例如使用里氏硬度计测量工件的HL数值，材料选择不影响测量结果。但如果要进行硬度换算，用里氏硬度计测量HRC，就需要选择正确的测量材料，否则得到的数据很可能是错误的。
