为什么同一工件用里氏硬度计测出的数据差很多？

同一个工件使用里氏硬度计测量数据相差较大可能是由工件表面粗糙锈蚀、工件太轻太薄、测点距离太近等多种原因引起的。在排查里氏硬度计测量数据异常问题时需要逐项检查工件、测量位置和操作条件。

里氏硬度计测量数据差异常见原因

1、工件表面没有处理好

如果工件表面比较粗糙，存在明显刀纹、凹坑、毛刺，或者表面存在铁锈或其它附着物，里氏硬度计接触的不同测点表面状态不同，回弹速度就可能会发生变化，导致测量出来的数据相差很大。所以在测量前需要尽量将工件测点位置打磨平整光滑，国标GB/T 17394.1-2025《金属材料里氏硬度试验 第1部分：试验方法》中对里氏硬度试样表面粗糙度作了规定：D、DL型冲击装置试样表面粗糙度不大于2.0µm，C型冲击装置表面粗糙度不大于0.4µm。

2、工件太轻、太薄

里氏硬度计是用冲击体冲击工件表面的冲击速度和回弹速度计算工件硬度值的。如果工件质量太小或太薄，在冲击体的撞击下工件整体会发生振动甚至位移，每次的振动移动都可能发生变化，每次回弹的情况也会随之变化。在测量小钢块、薄钢板等小型工件时，应该用黄油之类的黏合剂将小工件耦合在符合里氏硬度测量规范的厚重支承物上。例如D型冲击装置要求的最小质量为5kg，最小厚度25mm。

3、工件整体厚重，局部刚性不足

一个大型设备整体很重，但测量位置局部刚性不足，在冲击体撞击时仍然可能产生振动。例如长管道的悬空位置、大型设备薄壁筒体、大型钢板边缘位置等。一个大型设备不一定所有位置都适合直接测量，建议选择合适的位置。如果测点要求必须在某个位置例如长管道悬空位置，可以将管道卸下来平放在地面上固定好再检测，或者直接更换对材料刚性要求较低的超声波硬度计测量。

4、测量材料或冲击装置没有放稳

硬度计测量时需要垂直稳定放置在工件表面上测量，尤其在测量圆轴、管道等工件时，如果材料没有固定好发生了轻微滚动，或者探头没有放稳，有时垂直测量有时又略微倾斜，就会导致每次测量的结果不一样。在测量时需要将材料固定好，确保它受到冲击时也能保持稳定。仪器可以用支撑环使探头贴合曲面，或用机架之类的装置固定，确保每次冲击方向一致。例如CN223139277U《一种钢构件加工用硬度检测设备》新型实用专利中，就使用安装机构固定LS252D里氏硬度计，使用夹持机构将样板稳定夹持。

5、测点选择不合理

测点离工件边缘太近、两次压痕离得太近或重复打在同一个位置，前一次测量已经让局部材料出现了一个小坑，如果下一次继续在附近测量就可能受到被这个小坑影响测量数据。尤其是在测量重复性的时候，用户经常连续对准一个压痕重复冲击，这样做其实是不对的，正确做法应该是在符合测点间距要求的相邻位置测量。GB/T 17394.1-2025标准中要求对于C、D、DL型冲击装置，冲击点与试样表面边缘的距离不应小于5mm，两个相邻压痕中心的距离应至少为压痕直径的3倍，并给出了不同类型冲击装置在不同硬度范围下的典型压痕直径，例如D型冲击装置在低硬度钢材（约570HLD）表面留下的压痕直径大概是0.54mm。

6、工件本身硬度不均

如果硬度数据差异有明显的位置规律，测某个位置硬度值一直低，另一个位置硬度值一直高，考虑是工件本身硬度不均匀。例如铸件不同区域组织不同、焊缝和母材硬度不同、表面淬火件不同位置硬化程度不同等。这种情况下建议固定测量位置，特别是在批量检测一批工件的硬度是否符合标准时，不要一会测焊缝区域，一会测母材区域。也可以分别给焊缝和母材制定不同的硬度标准，以免出现误判。

7、冲击装置本身需要检测

排除了工件本身和检测人员操作手法的问题，剩下的就是硬度计本身可能出现故障了。检查冲击体有没有磨损、是不是有污染或异物等，可以在标准硬度块上测量看看数据是否正常。假如冲击体运动顺畅但测量标准块数据异常，可能是仪器内置芯片出现了问题，可以将仪器寄回厂家检修。

实验：同一台里氏硬度计，改变测量条件数据会差多少？

实验使用LS251D里氏硬度计，和一块局部带有锈迹的钢制里氏硬度块。

具体操作步骤：

在仪器设置中将测量材料设为“钢和铸钢”，硬度制式为“HL”。

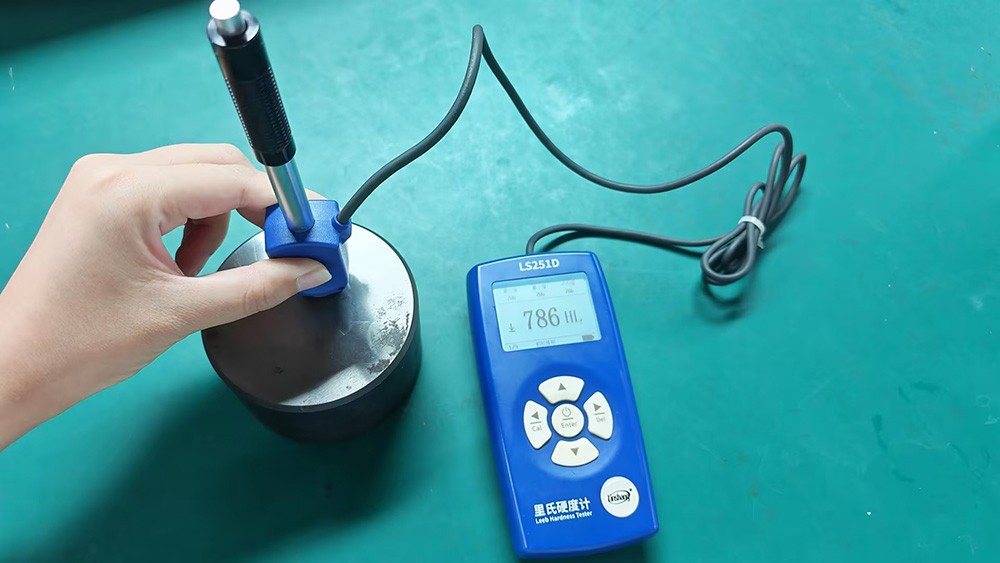

LS251D里氏硬度计在硬度块无锈迹光滑平整区域，按照正确测点间距测量5次，分别记录5次的数据与平均值。

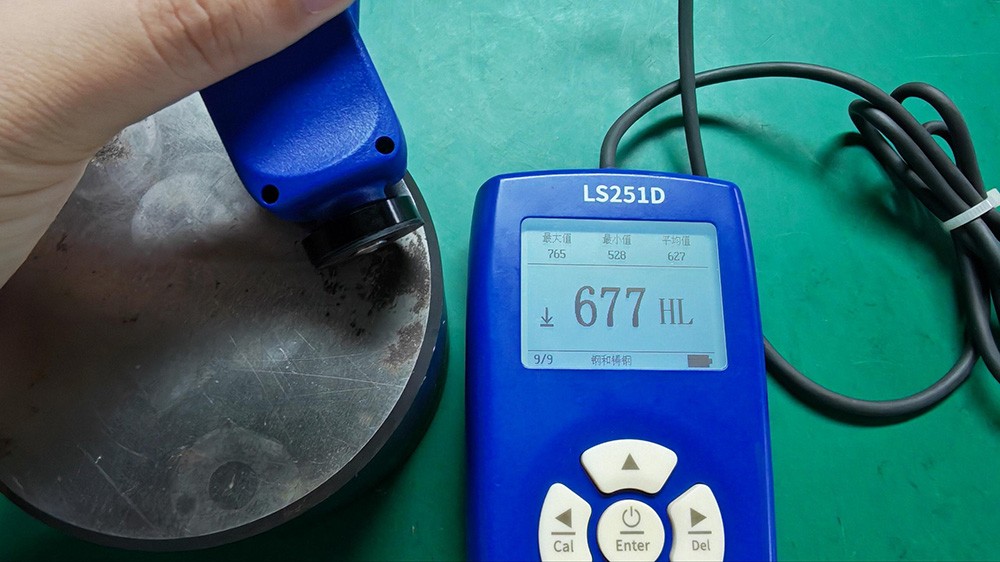

在硬度块生锈位置测量5次，同样分别记录5次的数据与平均值。

由于硬度块生锈位置距离边缘较近，因此在硬度块边缘无锈迹位置也测量五次，记录5次测量数据与平均值，作为对比参考。

数据记录如下：

可以发现LS251D在无锈迹正确测量位置的数据非常稳定，极差只有4HL。LS251D里氏硬度计测量重复性6HL，实验在无锈迹位置每次测量符合测量要求的情况下完全符合这个标准了。在边缘位置测量极差13HL，比正确测点位置4HL数据波动增大，不过5次测量结果整体仍然比较集中。但是它测量数据平均值比正确测点位置小约20HL，这个差异就比较大了。在边缘锈迹位置的测量数据极差149HL，无论是稳定性还是数据整体差异都非常大，实际检测中属于完全无效的数据。

里氏硬度计测量中改变测量条件测量数据也会随之变化，尤其是工件表面状态对数据影响非常大。在测量过程中如果遇到数据差异，可以先看看是否在里氏硬度计本身允许的测量误差范围内，假如测量数据与工件标准硬度差异过大，或者数据波动明显，就按照上述原因一一排查问题。
