紫外辐照计和UV能量计有什么区别？强度、能量和时间一次讲清

紫外辐照计和UV能量计有什么区别？强度、能量和时间一次讲清

紫外辐照计主要测量紫外线辐照强度，反映某一时刻紫外光有多强；UV能量计重点关注的是整个照射过程的累计辐照能量。

一、辐照强度和辐照能量到底是什么

辐照强度也就是通常说的紫外辐照度，是单位面积接收到的紫外辐射功率，表示紫外线当前有多强，常用μW/cm²、mW/cm²、W/cm²等单位表示。紫外辐照强度值适合用来判断UV灯有没有衰减、当前辐照强度是否达标、不同位置的紫外线分布均不均匀、固化设备峰值强度是多少等。

辐照能量不是辐照强度那种某一个瞬间的数值，当一个工件经过UV固化机，在传送带输送，它的辐照强度通常会逐渐升高，到紫外线灯的正下方达到峰值，然后再逐渐降低直到离开灯区。UV能量计需要把整个照射过程的紫外线辐照量累计起来，通常用mJ/cm²、J/cm²等单位表示。

紫外辐照计更常用于定点检测，把探头放在固定位置读取当前位置UV辐照强度值。而UV能量计适合放在传送带上跟随工件经过整个照射区域，测量整个UV固化过程的累计辐照能量。两种仪器的功能存在交叉，实际选型还要看具体使用场景和功能需求。

二、强度、能量和时间之间是什么关系

在一段时间内辐照强度均匀恒定时，这段时间的紫外辐照能量可以直接用“能量=强度*时间”公式计算。例如辐照强度是100mW/cm²，照射时间为5s，那么辐照能量就是500mJ/cm²。

但是在实际固化过程中，工件经过UV灯时在输送带不同位置的辐照强度往往并不是恒定值，在靠近灯管时辐照强度会逐渐增强，远离时辐照强度逐渐降低。对于LED紫外灯阵列、多灯组合区域等，辐照强度的变化就更复杂了。包括紫外灯具老化也会改变整个辐照曲线，不只是辐照强度峰值降低，整个有效照射区域也可能发生变化。

所以UV能量计在实际测量中并不是简单用某一个强度值乘时间得出的能量值，它会把整个照射过程中不断变化的辐照强度累积起来积分得到辐照能量E=∫I(t)dt。

需要注意能量相同，固化效果不一定相同。一个工件以100mW/cm²辐照强度固化10s，和以500mW/cm²辐照强度固化2s，计算出来的总能量值都是1000mJ/cm²，但实际固化效果可能会有区别。这是因为有些材料对辐照强度峰值有要求，表面固化和深层固化条件也可能不同，以及温度等工艺条件同样会影响固化效果。所以在实际固化中不能看到测出来的辐照能量值相同，就直接判断固化效果一样。

三、紫外辐照计和UV能量计核心区别

四、不同场景应该看强度还是能量

1、UVC杀菌灯检测

UV杀菌灯一般需要测量固定距离的UVC辐照强度，更适合用紫外辐照计。根据WST 367-2012《医疗机构消毒技术规范》中紫外辐照计监测紫外线消毒效果的规定，需要在开启紫外线灯5分钟后，将响应波长峰值253.7nm的紫外辐照计探头放在紫外灯管中央下方垂直距离1m的位置，光源稳定后的数据定为这个紫外线灯管的辐照度值。对于普通30W直管型紫外线灯，新灯管辐照强度应符合GB19258要求；使用中紫外线灯辐照强度≥70μW/cm²为合格；30W高强度紫外线新灯辐照强度≥180μW/cm²为合格。林上LS126C还按照这项规定配备了1米挂钩，将仪器直接放在挂钩板上，并把挂钩挂在灯管中央就能快速测量。

2、紫外灯输出与老化检测

测量紫外光源本身输出强度，或定期检测同一位置的灯光输出变化评估紫外灯老化情况，一般看光源的实时强度和峰值强度，可以用紫外辐照计测量。部分紫外辐照计，例如LS135，还能够显示检测过程中功率变化曲线，能更直观看见光源输出情况。

3、UV固化检测

UV胶固化、UV印刷机、UV涂装线等固化场景，评估工件在UV灯区的固化情况主要看最大辐照强度、UV累计能量和固化时间，优先使用UV能量计测量。例如GB/T 30671-2014《纸质印刷品紫外线固化光油上光过程控制要求及检验方法》中对UV印刷紫外线灯的设备要求功率不小于80W/cm，在正常工作速度下，紫外灯发射的能量应不小于80mJ/cm²，印刷品表面吸收紫外线能量不小于80mJ/cm²。在使用设备中更是明确规定了使用检定的UV能量计测量紫外灯管发射的能量。

五、常见问题FAQs

1、知道紫外灯辐照强度峰值就可以计算UV能量吗？

不能。最大辐照强度只是某一个时刻的辐照强度，不能代表整个照射过程的平均强度，不能用辐照强度峰值和照射时间的乘积来表示累计UV能量。

2、能量一样，UV固化效果就一定一样吗？

不一定。UV固化效果还要考虑峰值强度、光源波长、光谱分布、固化温度、工艺速度等多种因素，不能仅凭一个能量值就判断固化效果。

3、UV能量计能不能当紫外辐照计使用？

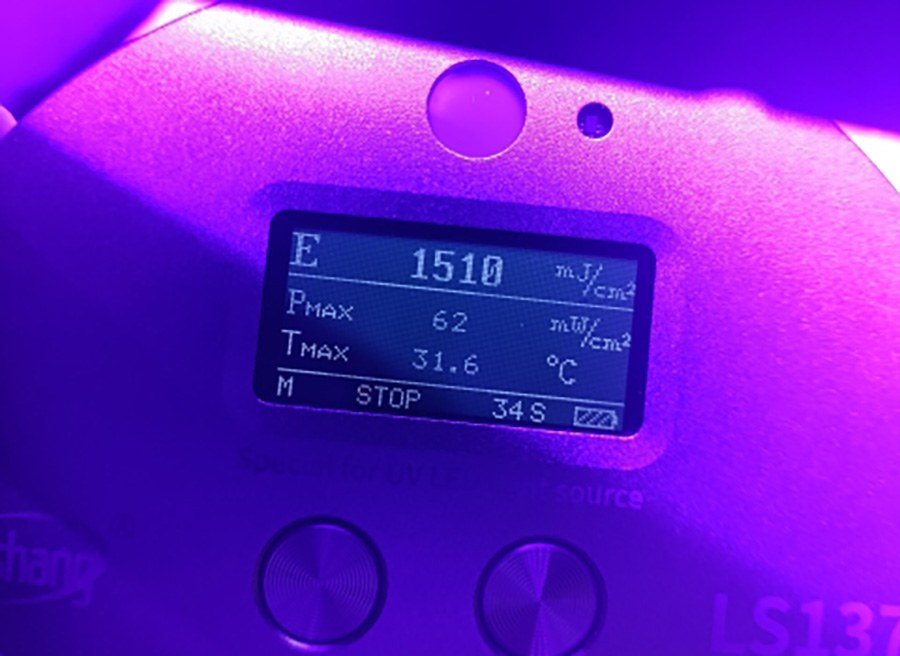

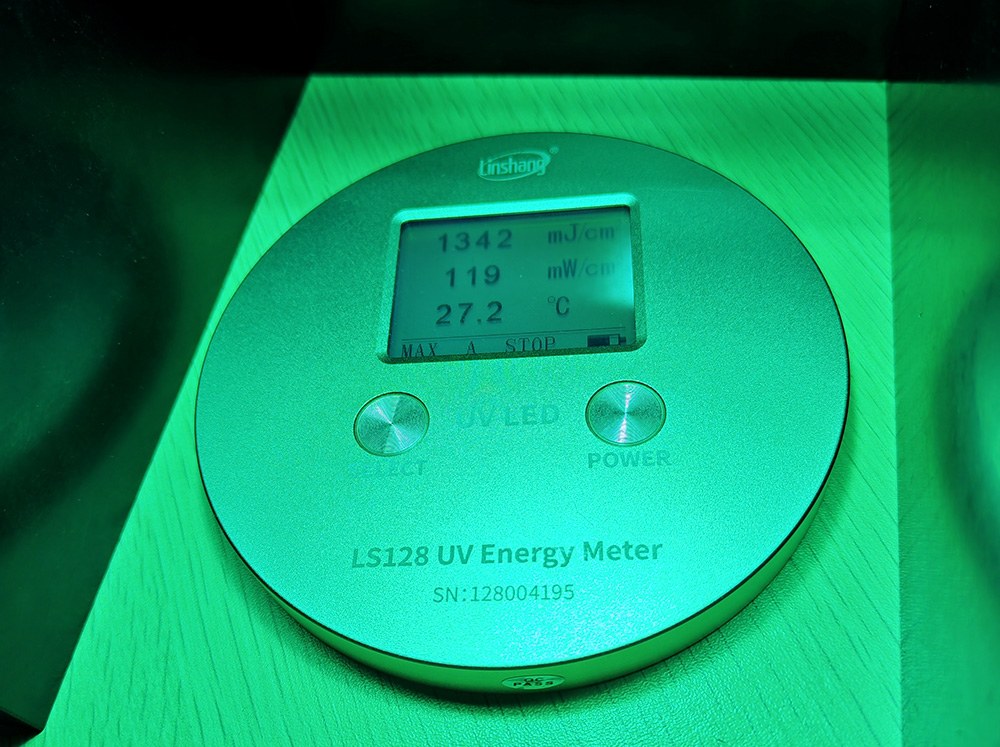

林上各款UV能量计都能够同时显示实时功率值、最大功率值和累计能量值，能否替代具体看测量所需功能和使用方式。将仪器放在传送带测量整个灯区的最大辐照强度可以用UV能量计，如果要定点检测某个位置的辐照强度还是紫外辐照计更适合。
