UV能量计怎么选？汞灯、UV LED和多波段光源不能混着选

UV能量计怎么选？汞灯、UVLED和多波段光源不能混着选

UV能量计选型需要确认使用的光源是什么，光源和UV能量计都有自己的光谱范围及光谱响应范围。传统汞灯、卤素灯通常属于宽光谱紫外光源，UVLED光谱比较集中，而一些多波段或组合光源可能包含多个工作的紫外波段，不能只测量某一个波长。如果光源波段和仪器响应波段不匹配，就算仪器能显示数据，这个结果也不能直接作为该光源正常的UV能量值。

一、用户为什么容易选错UV能量计

很多用户会把都是紫外光理解成都可以用同一台仪器检测，但是UV能量计对不同波长的响应并不一样。传统汞灯、UVLED和多波段光源的光谱结构差别很大，传统高压汞灯属于宽光谱光源，会产生多条紫外光谱线，而UVLED通常集中在365nm、385nm、395nm、405nm等某个较窄波段。把传统汞灯和UVLED当成同一种光源来测，得到的数据可能和光源真实数值有很大差异。

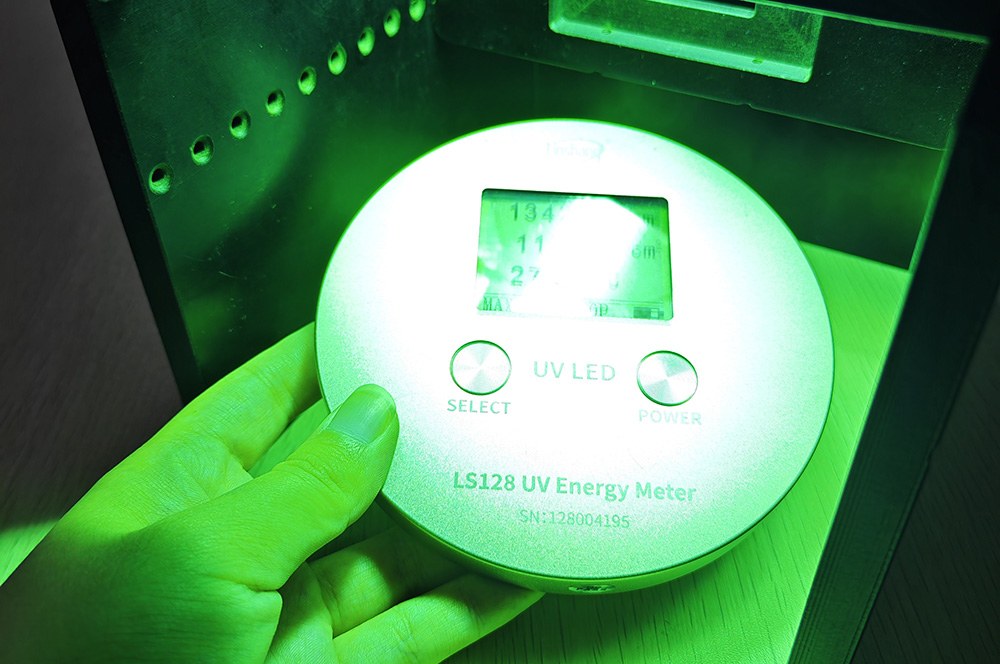

还有些用户会觉得仪器有读数就是可以测，其实光源和探头光谱不完全匹配时UV能量计仍然可能产生读数，能显示数据不等于仪器适合这个光源。例如用LS128 UVLED能量计测量高压汞灯，得到的数值会比光源正常数值高很多。

不同型号UV能量计的光谱响应范围、探测器结构、采样方式和校准条件等可能是不同的，所以如果生产线做长期质量监控，建议使用同一型号的仪器，不用把不同UV能量计的数据直接进行横向比较。

二、UV能量计选型前需要确认哪些条件

了解光源的具体类型，是高压汞灯、金属卤素灯、UVLED灯、多波段UVLED或其它特殊光源。如果是传统灯管，还要尽量确认灯管类型，UVLED则需进一步确认具体波长。看光源中心波长是365nm、385nm、395nm、405nm或多波段组合，单波峰选型比较简单，只要找到相应波长的仪器。同时存在多个波段还要进一步确认是需要分别检测各个波段，还是只关注其中某个波段的数据，又或者要评价整个光源的综合输出能量。

选型前最好提前知道UV设备大概的最大辐照强度，保证UV能量计最大功率测量范围能覆盖UV设备的辐照度范围。UV设备的辐照强度可以参照厂家提供的数值，或该设备之前的历史检测数据。

现场不同测量方式也会影响UV能量计选型。例如输送带式UV固化机通常是将能量计直接放在输送带上从UV灯下通过，这时候要确认输送带到灯箱的高度，看仪器厚度能否正常通过输送带。输送速度和灯下温度不能超过仪器的最大记录时间和允许使用温度。

UV能量计检测工件经过UV灯整个过程获得的累计能量，重点关注的是峰值功率、累计能量和照射时间。如果只是把探头固定在某个位置检查紫外灯实时辐照度，可能更适合使用紫外辐照计。

三、为什么汞灯和UVLED不能用同一个仪器测量

汞灯是宽光谱光源，通常会在多个紫外波段产生辐射，但真正起到固化作用的只有部分波段，如果用宽光谱响应范围的UV能量计测量可能会将那些没有参与固化工作的波长一起算进来，测出来的数据就会比正常数值大很多。因此测量汞灯的UV能量计通常是窄波峰光谱响应，需要测哪个波段就响应哪个波段。

UVLED中心波长更明确，通常是在365nm、385nm、395nm、405nm等某个中心波长附近形成较窄的光谱峰，因此选型时要特别关注仪器响应峰值及响应范围是否覆盖该LED波长。

UV能量计最终可能显示同一个单位：mW/cm²、mJ/cm²、J/cm²等，但单位相同不等于光谱响应相同。例如LS120和LS128分别测量两个紫外线灯都显示1000mJ/cm²，但是它们的探测器的响应波段不同，LS120光谱响应范围在315nm~400nm之间，峰值波长365nm；LS128光谱相应范围在340nm~420nm之间，校准于395nm光源，对峰值在340nm~420nm范围内的任一波段UV LED光源都能较好地响应。因此LS120和LS128实际积分进去的紫外能量也不同，两个数据不能简单横向比较。

四、多波段光源更不能随便找一台UV能量计

光源和探头响应曲线完全不匹配的，例如用UVB探头测量UVA光源，可能根本没有读数或者读数很小。对于多波段光源来说，探头和光源只有部分匹配也是不够的。

有些设备可能同时使用365nm和395nm参与固化，只用单一波段的仪器例如365nm响应波段，最终显示的能量值并不能代表设备全部UV输出，395nm的固化贡献会被严重低估。

测量多波段光源要先确定测量需求，检测某一个波段可以使用对应波段的仪器测量；评估整套固化光源的有效输出要用和整体光谱相匹配的检测方案，不能把一个单波段结果直接当成总能量值。
