UV胶固化不完全怎么排查？从波长、光强、能量、时间和温度逐项分析

UV胶固化不完全怎么排查？从波长、光强、能量、时间和温度逐项分析

生产线上出现UV胶固化不完全时，很多客户的第一反应是UV灯功率不够，或者照射时间太短。实际上固化效果会受到很多因素的影响：光源波长是否匹配、UV光强是否达标、累计UV能量够不够、照射时间是否合理、固化过程中温度是否合适等。

一、先确认UV胶需要什么波长？

UV胶中的光引发剂只对特定波长范围的紫外光敏感，例如部分UV胶适合365nm波长固化，有的则需要385nm或者395nm的波长。如果光源波长和光引发剂吸收峰不匹配，就会出现UV灯亮度正常，但固化速度慢、表面发粘或深层无法固化的问题。

建议查看UV胶厂家技术资料中的使用固化波长和光源类型，例如Dymax工业粘接胶粘剂4-20418-GEL产品介绍中表明可在385nm LED或UV/可见光照射下快速固化。然后和UV灯厂家确认光源实际光谱，高压汞灯是宽光谱光源，有多个紫外输出峰；UV LED光源是窄波段输出，有365nm、385nm、395nm、405nm等不同波段的LED；多波段光源同时包含多个UV波段。确认光源具体光谱曲线是是怎样的，和UV能量计的光谱响应范围是否匹配，否则即使能量计能测到数据，这个数据也不一定是实际有效固化能量。

二、UV光强不足会导致固化速度下降

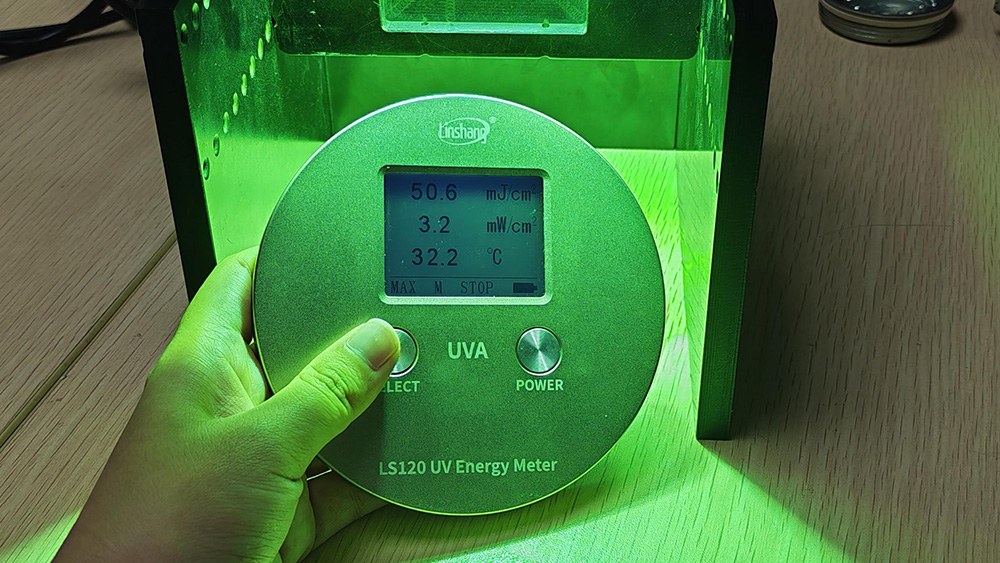

光强也叫紫外辐照度，表示单位面积单位时间接收到的UV功率，常用单位有mW/cm²、W/cm²等。光强会影响光引发剂的激活速度和表面快速固化的能力，如果光强不足可能导致固化时间明显延长，甚至延长了固化时间胶层表面仍有黏性，或胶层硬度不足等。光强检测需要使用紫外辐照计，或者带辐照度/功率测量功能的UV能量计，例如林上LS120 UV能量计。UV灯长时间后输出功率会下降，发光效率降低，高压汞灯甚至光谱也可能发生变化，所以在生产线上常常需要定期检测UV灯辐照度/功率。测量时需要固定检测位置和距离，后续每次检测都要保持同样的测试条件，比较新灯的初始光强和当前光强数据，计算光强衰减比例。

三、检查UV能量是否达标

UV固化能量是UV光强和照射时间的积分。例如，100mW/cm²照射10秒，和50mW/cm²照射20秒理论上得到的累计UV能量都是1000mJ/cm²。但在实际生产中，同样的1000mJ/cm²的固化效果并不一定完全相同。100mW/cm²高光强能快速形成表面固化层，而50mW/cm²在胶层传播中逐渐衰减，深层可能无法达到固化标准，出现外干内软的情况。不同光谱也会有影响，仪器显示同样的UV固化能量，但365nm LED和高压汞灯产生的有效固化能量可能是不同的。UV固化设备内不同位置照射分布可能存在中心区域强，边缘区域弱的情况，在检测时建议不要只测中心位置一个点，不同位置的能量分布都排查一下。

四、照射时间也很重要

能量是功率和时间的积分，有些客户会觉得只要加大功率，那么快速过一下达到标准能量值就可以完成固化了。实际上固化时间还会影响光引发剂的反应速度、胶层内部光传播、热量积累和氧阻聚。如果照射时间太短，光引发剂来不及反应，功率再强也无法很好地完成固化，可以看看使用的UV胶产品说明和技术资料有没有建议照射时间和辐照度要求。例如Henkel LOCTITE AA 3492固化胶技术资料中，对于透光性较好的基材，胶层厚度小于0.25mm时，需要使用30mW/cm²紫外辐照度固化5秒；或用100mW/cm²紫外辐照度固化2秒；胶层厚度2.54~5.08mm时100mW/cm²紫外辐照度要固化10~20秒。从UV胶技术资料也可以发现使用高功率UV灯可以一定程度上减少固化时间，但是功率并不是唯一影响固化时间的因素，胶层厚度也很重要，0.25mm厚的胶层用30mW/cm²只需要固化5秒，2.54~5.08mm胶层即使加大了功率固化时间也要比薄胶层更长。

五、温度过低或过高都会影响固化

固化温度会影响胶水流动性、分子反应速度、固化收缩和深层固化。如果温度太低UV胶的黏度会升高吗，光引发反应速度也会下降，固化时间增加；温度太高的话又可能导致胶水提前变化、基材变形、胶层性能下降等。在生产过程中需要关注UV灯产生的热量、工件本身的实际温度，连续生产时的温升也不能忽略。部分UV固化设备中，灯源产生的热量持续升高，导致在连续生产过程中前后工件温度不同，出现固化差异。因此需要尽量将整个固化过程的温度都控制在合适的范围内，必要时加入冷却设备，或者只在工件经过时短暂开启光源减少连续使用时间。

在排查了波长、光强、能量、时间和温度影响后，还要注意胶水本身的因素，UV胶的保存时间、储存温度、是否超过有效期、是否收到污染等也会影响固化效果。
