LS227涂层测厚仪8款探头有什么区别？不同测量场景怎么选？

LS227多探头涂层测厚仪的8款探头，主要区别在于适用基材、测量量程、探头结构及精度。钢铁基材上的薄镀层和小工件可选F600-X0，铝材阳极氧化层可选NF1600-X0；常规油漆涂层可选FNF2000-X0，厚涂层则根据实际厚度选择5000μm或20000μm量程探头。对于孔洞、狭缝，可考虑FNF2000-X1直角探头；管道内壁及细槽可考虑F2000-X2或NF2000-X2长杆探头。最终还需核对工件曲率、基体厚度及探头接触条件。

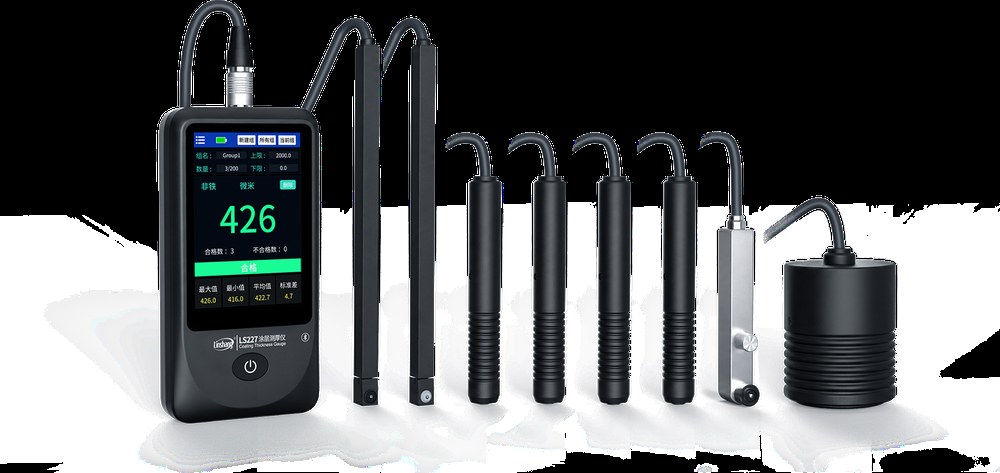

LS227的8款探头有什么区别？

LS227多探头涂层测厚仪支持8款数字探头，8款探头主要在测量原理、量程及外形结构方面存在差异。可以根据被测材料、涂层厚度和测量位置选择不同的探头。

按测量原理区分：铁基、非铁基和双基探头

LS227探头型号中的F、NF和FNF代表不同的测量类型。F为铁基探头，采用磁感应原理；NF为非铁基探头，采用涡流原理；FNF为双基探头，支持磁感应和涡流两种测量方式。三类探头的主要区别在于适用基材和覆盖层类型。铁基探头用于铁磁性金属基材上的非磁性覆盖层，非铁基探头用于非铁磁性导电金属基材上的非导电覆盖层。双基探头则可以根据相应的材料条件使用两种测量方式。

按量程区分：600、1600、2000、5000、20000μm

LS227的8款探头共有5种量程上限，分别为600μm、1600μm、2000μm、5000μm和20000μm。其中FNF20000-X0的测量范围为10–20000μm。

不同量程主要是为了满足薄镀层、普通油漆涂层及较厚防腐防火涂层等不同厚度的检测需求。量程大的探头不代表在所有厚度范围内都有更高的测量精度，实际选型还需要结合精度要求判断。

按结构区分：常规直型、90°直角和90°长杆

直型探头适用于测量位置比较容易接触的工件，其中还可根据工件尺寸选择超小测头或较大的测头。

90°直角探头的测头位于侧面，便于检测部分孔洞和狭缝位置。90°长杆探头则采用更细长的结构，适合普通探头难以到达的深处或管道内壁等位置。

不同结构并不存在绝对的优劣，主要取决于被测工件的尺寸、形状和测头能否正常接触测量面。

选择LS227探头前，需要确认哪4个条件？

了解8款探头的区别后，实际选型还需要结合被测工件进行判断。建议依次确认基材与覆盖层类型、预期涂层厚度、测量位置以及基体厚度和曲率条件。

确认基材与覆盖层类型

选择探头时，首先要明确被测工件是什么材料，以及需要测量哪一种覆盖层。

对于钢铁等铁磁性金属基材，表面喷漆、喷粉或镀锌层等非磁性覆盖层，可以使用磁感应原理测量。

对于铝、铜等非铁磁性导电金属基材，表面的油漆、绝缘涂层或符合测量条件的阳极氧化膜，可以采用涡流原理测量。

如果需要同时检测不同类型金属基材上的适用覆盖层，则可以考虑双基探头。

需要注意，不锈钢不能简单归类为铁基或非铁基。不同牌号及加工状态下，不锈钢的磁性可能存在差异，应根据实际材料性质选择测量方式。

根据预期膜厚和精度要求选择量程？

确定基材后，需要了解涂层的预期厚度，确保所选探头的测量范围能够覆盖实际膜厚，并留有适当余量。探头量程不是越大越好。不同量程的探头，其标称精度也可能不同。以F600-X0、FNF2000-X0和FNF20000-X0为例，在规定的五点校准条件下，三款探头的精度分别为：

F600-X0：±(2%H+0.3μm)

FNF2000-X0：H小于1000μm时，为±(2%H+1μm)

FNF20000-X0：H小于15000μm时，为±(3%H+2μm)

其中H为标准值。

以20μm标准厚度为例，根据上述精度公式计算，三款探头对应的误差限分别为±0.7μm、±1.4μm和±2.6μm。这说明在较薄涂层的测量中，不同探头的标称误差限存在差异。因此，应根据实际测量范围及精度要求选择探头，而不是单纯追求更大量程。上述数值为标称精度计算结果，实际测量误差还会受到基材、曲率、校准和操作条件等因素影响。

根据测量位置选择探头结构

在满足基材和量程要求后，还应检查测量位置是否方便探头接触。对于普通金属板材、外表面和容易接触的工件，可以优先考虑直型探头。对于小螺丝、小型异形件以及测量区域较小的工件，可考虑采用超小测头的F600-X0或NF1600-X0。如果测量点位于孔洞、狭缝或其他受限位置，普通直型探头难以垂直接触测量面，可以考虑FNF2000-X1直角探头。对于位置较深的管道内壁和细槽，可以根据基材选择F2000-X2或NF2000-X2长杆探头。需要注意，探头能否进入测量位置，并不代表一定能够正常测量。还需要确认测头与工件表面的接触状态，以及实际曲率条件是否满足要求。

基体厚度、曲率和精度有什么关系？

被测工件的厚度、曲率和边缘形状都会影响磁场或涡流分布，从而对测量结果产生影响。例如，F600-X0和NF1600-X0的标称最小凸面曲率半径为1.5mm，FNF2000-X0为3mm，而FNF20000-X0为30mm。这些差异意味着不同探头对小曲率半径工件的适应能力不同。基体厚度也需要注意。F600-X0的标称最小基体厚度为0.1mm，FNF2000-X0在铁基测量条件下为0.2mm。对于薄壁件、强曲率工件、靠近边缘的测量点，应优先核对对应探头的最小基体厚度及曲率要求，并根据实际工件进行调零、校准或测量验证。

不同应用场景，8款探头应该怎么选？

选择LS227探头时，可以先根据检测场景筛选候选探头，再结合实际工件的基材、厚度及测量条件确定配置。

这是基于林上LS227探头用途的候选方案，具体使用时，需要根据管内曲率、孔径、涂层材料、探头接触空间，应按实际工件确认。

小工件的薄镀层——F600-X0与NF1600-X0怎么选？

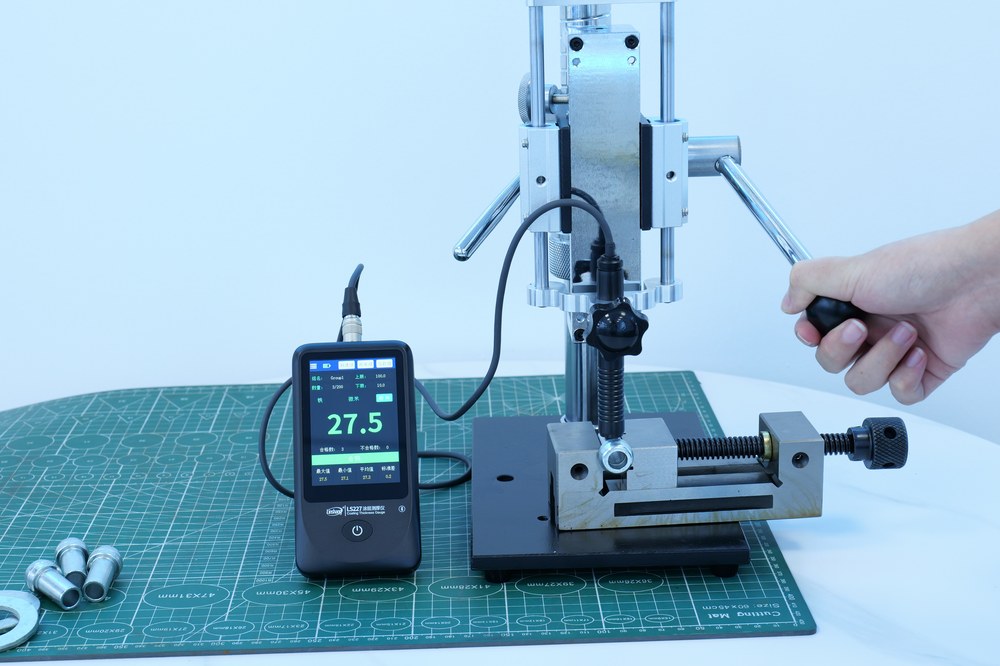

铁磁性金属基体的工件如螺丝、螺栓、小型钢件等，可考虑选F600-X0探头；铝合金、铜质工件等非铁磁性金属工件选NF1600-X0探头。如果对小工件的测量重复性较高，可以选用手压测试机架配合检测，减少人为操作因素带来的影响。

一般油漆与防腐涂层——FNF2000-X0和FNF5000-X0怎么选？

FNF2000-X0探头和FNF5000-X0探头都是双基直型探头，两者的主要差别在于量程，分别为2000μm和5000μm；另外FNF5000-X0的测量标准值H≥3000μm时，精度为±5%。选型时不能只看最大量程，应根据预期膜厚来选择。

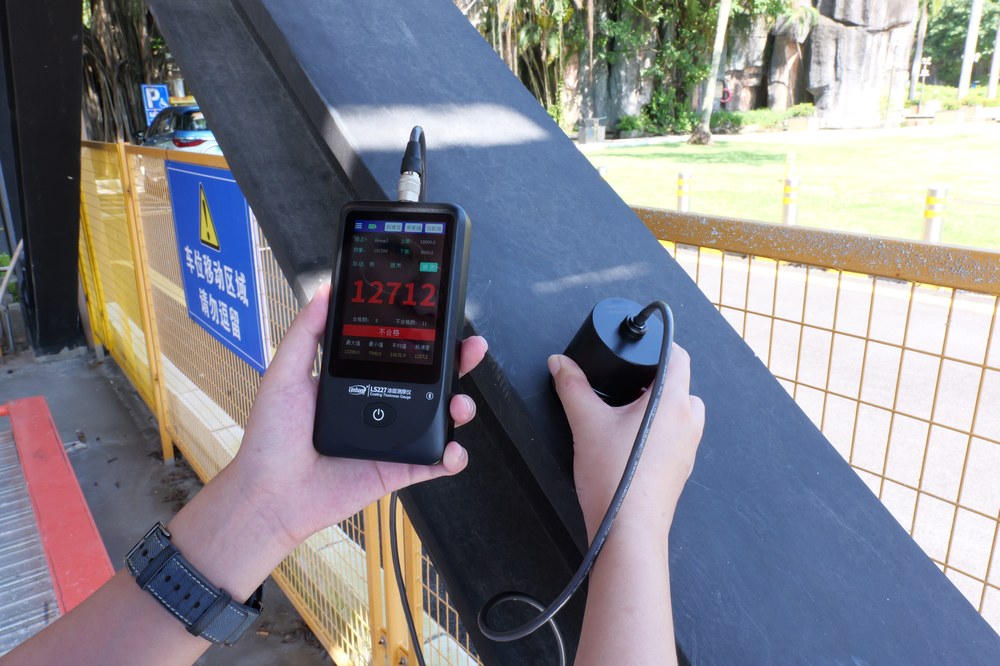

厚型防火涂层——什么时候需要FNF20000-X0？

FNF20000-X0探头的量程为10–20000μm，主要应用于钢结构上的大厚型防火涂层厚度检测。但测头体积较大，检测目标最小曲率半径凸面为30mm，最小基体厚度铁基2mm，非铁基1mm。需要注意的是，该探头只能检测金属基体上的防火涂层，不能检测混凝土上的防火涂层。

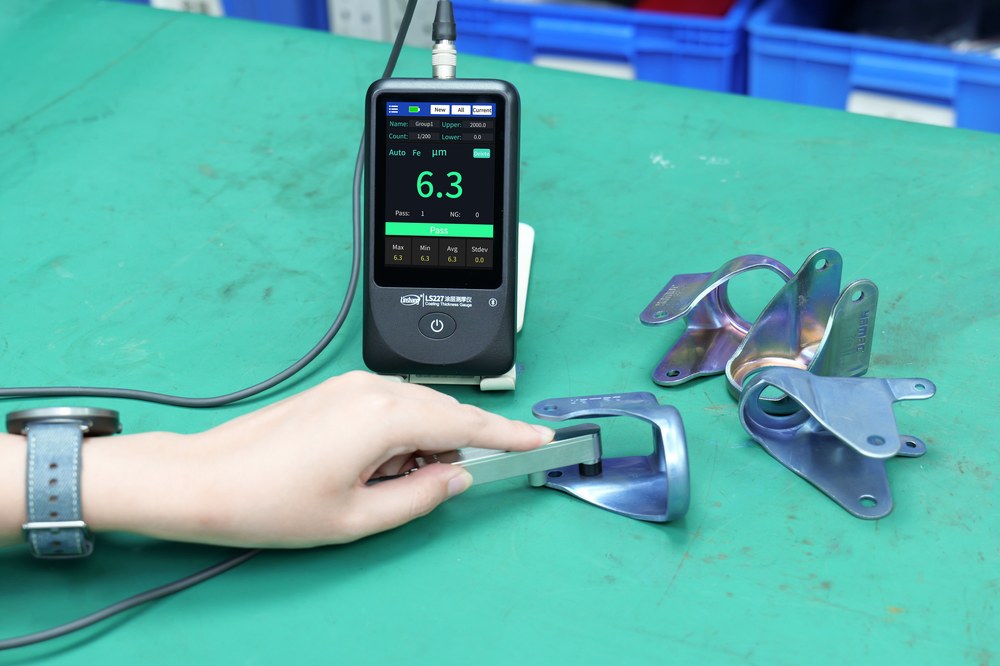

孔洞及狭缝涂层——FNF2000-X1如何发挥作用？

FNF2000-X1采用磁感应和涡流双基设计，可测量铁磁性金属基材上的非磁性覆盖层，以及非铁磁性金属基材上的非导电覆盖层。其90°直角结构便于进入部分孔洞、狭缝等空间受限位置。

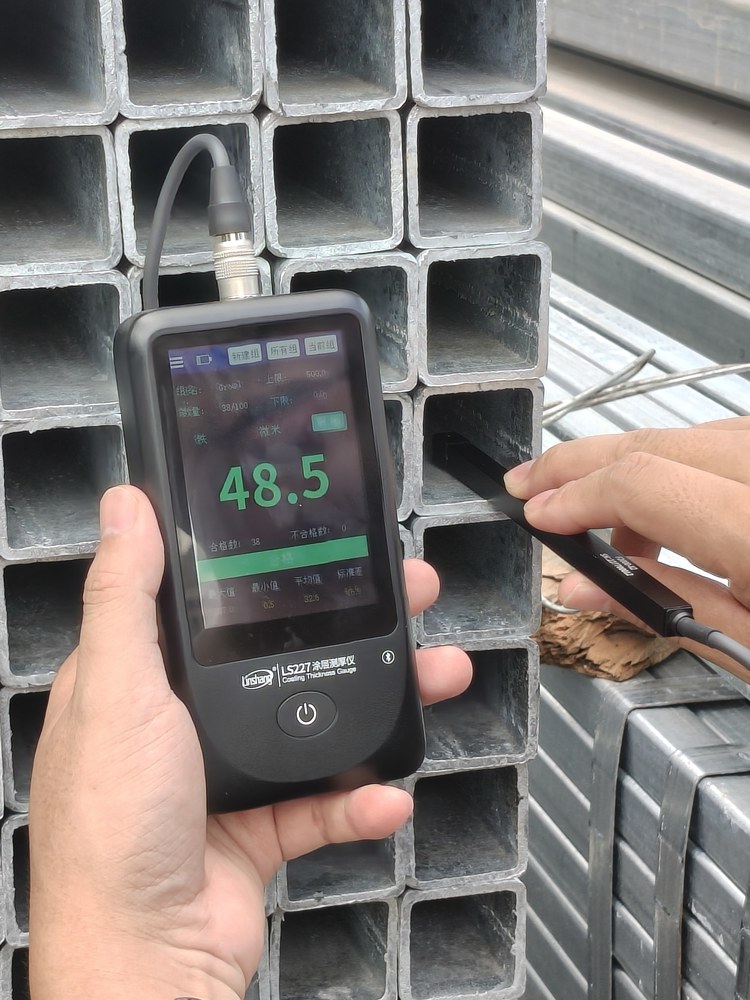

钢管和铝管内壁涂层——F2000-X2与NF2000-X2怎么选？

F2000-X2和NF2000-X2均采用90°长杆结构，适合检测普通直型探头难以接触的管道内壁及细槽。其中F2000-X2用于铁磁性金属基材，NF2000-X2用于非铁磁性金属基材。需要注意的是，说明书对这两款探头的最小曲率半径标注为“平直”，未明确给出圆管内壁的最小适用曲率半径。因此，检测圆形管道内壁时，应结合管径、测头接触状态和实际样品进行适用性验证。

几个容易选错的探头组合，有什么实际区别？

小钢件测薄镀层，为什么不直接用双基FNF2000-X0探头？

F600-X0探头的精度为±(2%H + 0.3μm)，最小曲率半径凸面1.5mm，最小测量基体厚度为0.1mm；FNF2000-X0 探头精度在1000μm以下为±(2%H +1μm)，最小曲率半径凸面为3mm，铁基下最小基体厚度为0.2mm。小钢件上的薄镀层，厚度最薄几微米，对精度要求更高；另外小钢件的体积大小各异，这时F600-X0探头就比较适合了。

NF1600-X0探头和FNF2000-X0探头测铝合金阳极氧化层哪个合适？

NF1600-X0探头的精度为±(2%H + 0.3μm)，最小曲率半径凸面1.5mm，FNF2000-X0 探头精度在1000μm以下为±(2%H +1μm)，最小曲率半径凸面为3mm。铝合金阳极氧化层厚度大多几微米到几十微米，同样对精度要求更高。当工件较小、曲率较大或精度要求较高时，可优先考虑NF1600-X0。

FNF2000-X1和F2000-X2分别适合什么测量空间？

FNF2000-X1为90°直角双基探头，F2000-X2为90°长杆铁基探头。FNF2000-X1探头可以检测铁基或非铁基上的涂层厚度；F2000-X2只能检测铁基上的涂层，但探头更细更长，可以检测更狭小的空间。

LS227探头使用有哪些限制？怎样减少测量误差？

涂层测厚仪检测结果是否准确，需要确认以下几点问题。

什么时候需要重新调零？

以下几种情况之一，建议调零后再检测：更换不同尺寸、不同基材的实测材料；更换不同类型探头；长时间未使用仪器或使用环境温度湿度发生较大变化时。

为什么要根据工件进行1–5点校准？

涂层厚度与仪器探头接收到的磁感应强度及电涡流强度并非线性关系，由于不同类型基材的磁性和导电性能不同，如果被测材料涂层厚度跨度较大时，为了更准确的检测工件涂层厚度，建议进行1-5点校准。

小工件、弧面、边缘位置为什么容易产生测量偏差？

检测小工件及边缘位置，当探头靠近工件边缘、孔洞、转角时，磁场 / 涡流回路被工件边界截断，场分布产生畸变，可能增大测量误差。当检测弧面材料时，由于探头是平面感应场，弧面改变探头与工件之间的距离、磁场 / 涡流分布，造成读数漂移。

哪些情况需要特别注意？

非金属基材：LS227涂层测厚仪仅支持金属基材上涂层测量，塑料、玻璃或木材上的涂层采用磁感应或电涡流原理无法检测。

多层涂层：LS227涂层测厚仪只能检测涂层的总厚度，如果需要分层检测多层涂层厚度，应根据涂层材料、层间特性和分层测量能力确定方法，常见的测试方法有超声波测厚和截面测量等方法。

极小孔径、深孔或细管：需要确认测头接触面和实际可达空间。

超薄基体和强曲率工件：需要先核对对应探头的最小基体厚度、曲率条件。另外更换不同形状工件时需要重新调零。

镀锌克重检测：LS227可以通过F600-X0和F2000-X2探头测量钢铁基材表面的镀锌层厚度，并根据预设锌密度换算为g/㎡，用于估算测量面的镀锌克重。该数值对应单面的局部换算结果，不等于钢板双面镀锌总克重，也不等同于称重法的实测值。

LS227探头测量涉及哪些相关标准？

LS227采用磁感应和涡流测厚方法，不同探头的测量原理及仪器检定涉及GB/T 4956-2025、GB/T 4957-2025、ISO 2808:2019和JJG 818-2018等标准。不同标准的适用范围并不完全相同，实际检测时应结合基材、覆盖层性质、测量目的及标准要求选择对应方法。

GB/T 4956-2025 磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法

GB/T 4957-2025 非磁性导电基体金属上非导电覆盖层 覆盖层厚度测量 振幅敏感涡流法

ISO 2808:2019 Paints and varnishes — Determination of film thickness（色漆和清漆 漆膜厚度的测定）

JJG 818-2018 磁性、电涡流式覆层厚度测量仪检定规程

LS227多探头涂层测厚仪常见问题

LS227的8款探头可以共用同一台主机吗？

LS227涂层测厚仪主机可以适配8款探头，通过航空插头连接，更换后能自动识别探头。

LS227购买时是否包含全部8款探头？

LS227主机和探头是自由搭配的，按需购买。

FNF2000-X0与FNF5000-X0应该如何选择？

这两款探头量程不同，可以根据实测材料的预期膜厚选择量程，同时考虑测量余量、精度要求及实际工件条件。通常涂层厚度在2000um以下，选择FNF2000-X0即可；涂层厚度在5000um以下，选择FNF5000-X0。

检测铝合金阳极氧化层应该用哪个探头？

铝合金阳极氧化层通常都比较薄，对于小工件、薄氧化膜可优先考虑NF1600-X0，普通工件也可根据条件选择双基探头。

LS227可以测量管道内壁油漆厚度吗？

LS227可以根据管道材质、内径和内部测量空间，选择90°直角或90°长杆探头。FNF2000-X1适合部分孔洞及空间受限位置，F2000-X2和NF2000-X2则适合普通探头难以到达的管道内壁。具体能否测量，还需确认探头能否进入、测头能否正确接触内壁及管壁曲率对结果的影响。

LS227能测量镀锌层的克重吗？

F600-X0探头和F2000-X2探头支持单位切换到克重，其原理是测量钢铁基材表面的镀锌层厚度，并根据预设锌密度换算为g/㎡，用于估算测量单面的镀锌克重。

更换探头或基材后需要重新调零吗？

更换探头或基材后建议重新调零，这样检测更准确。

总结

选择LS227探头应优先确认基材及覆盖层组合，再判断预期厚度、测量空间和精度要求。普通平面、薄镀层、小工件、孔洞及管道内壁不一定适合同一种探头。对于复杂工件，可通过样品实测进一步确认配置。
