LS152真空镀膜在线测厚仪

在线监测材料的均匀性以及镀层的厚度

可自由选择测试点的数量,最多可定制45个测试点
双路的RS485通讯接口,MODBUS通讯协议
抗干扰强,测试数据稳定性好

立即咨询 说明书下载

LS152真空镀膜在线测厚仪利用材料的透过率(光密度)和材料的镀层厚度成一定比例关系这一原理,通过监测材料的光学透过率来达到监控材料镀层厚度及其均匀性的目的。

只要光能透过的材料,都可以通过监控透过率来监控产品的品质。因其可监测透过率和光密度两个参数,也称被为光密度在线检测仪。被广泛应用于卷绕式真空镀膜机、玻璃镀膜生产线、太阳膜涂布线等场合。

LS152真空镀膜在线测厚仪产品介绍

LS152结构组成部分

LS152在线检测液体透光率

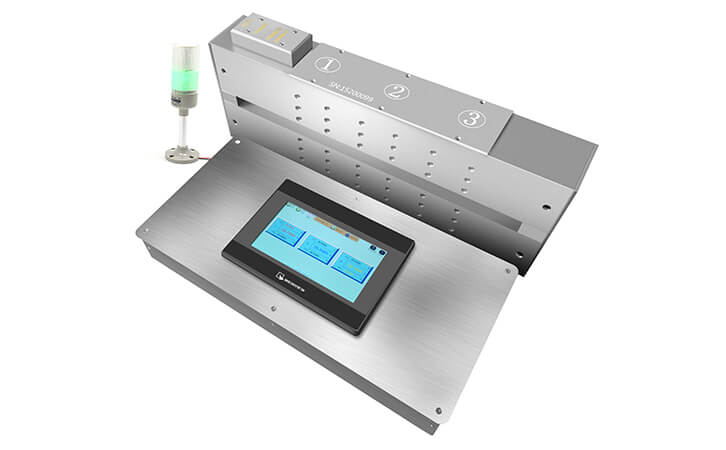

用户可以自由选择测试点的数量,下图为9组测试点的在线测厚仪外观图。设备的实际长度以定制的测试点数量为准。

仪器提供双路的RS485通讯接口,标准的MODBUS通讯协议,方便和PLC、单片机、人机界面、组态王、电脑等通讯。镀膜机可以直接读取此设备的光密度数据,实现控制自动化(闭环控制)。

结构组成

LS152真空镀膜在线测厚仪主要分为三部分:测控主机、人机界面控制箱、电脑实时监控软件(选配)

测控主机

主要包含光源探头、接收探头、控制器、铝型材机架。

人机界面控制箱

主要包含人机界面、电源、不锈钢箱体。

电脑实时监控系统(选配)

所有测试点数据的实时监控,包含实时显示、柱状图、上下限值设定、实时曲线,越限报警等。透过率与光密度的显示可自由切换。

LS152透过率显示界面

LS152透过率显示界面

LS152光密度显示界面

LS152光密度显示界面

LS152柱状图显示界面

LS152柱状图显示界面

LS152设置界面

LS152设置界面

测控主机尺寸及安装方式

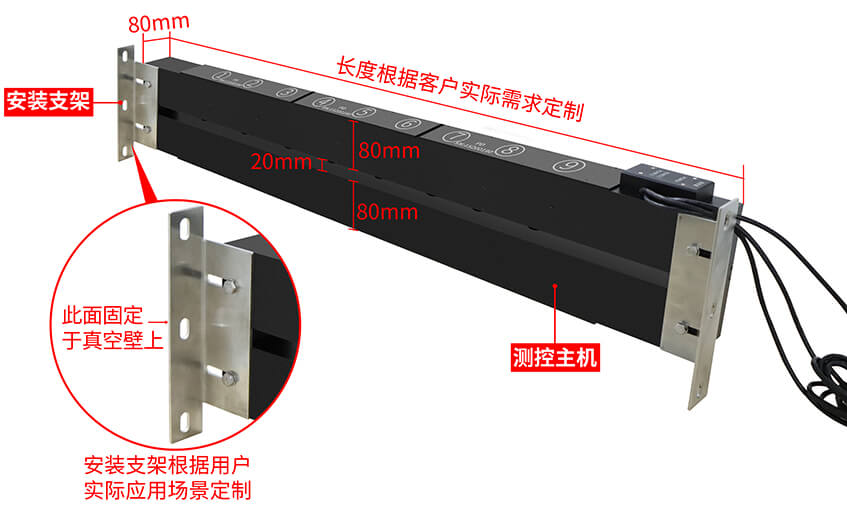

控制器和测试探头内嵌于测控主机内,安装时只需要固定测控主机即可。每台设备均配有安装支架,安装支架根据客户的实际安装需求进行定制。测控主机安装示意图如下:

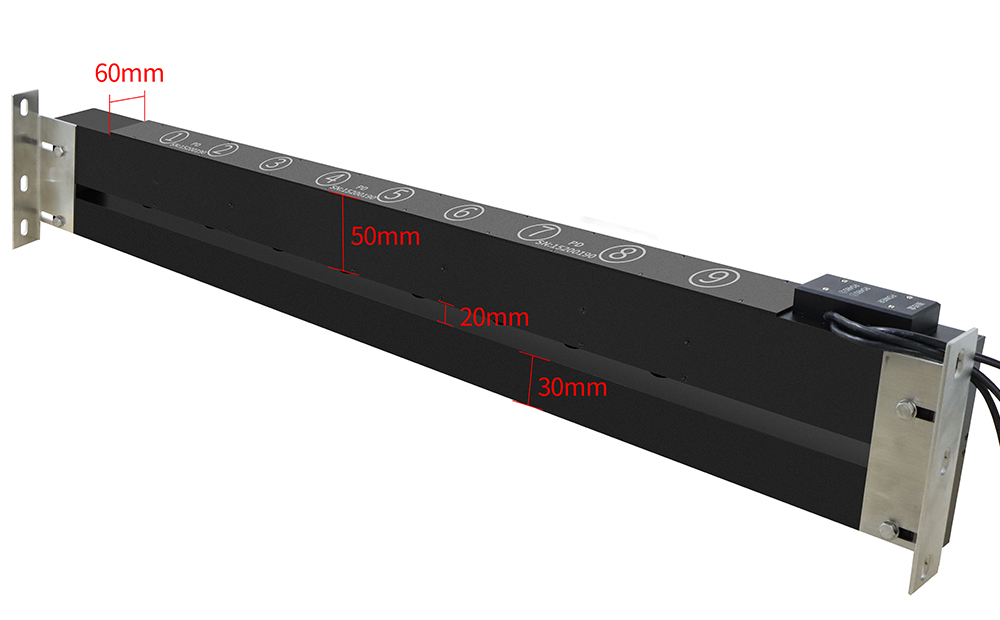

LS152可特殊定制的最小尺寸示意图

产品特点

  1. 超小控制器内嵌于测控主机,使用和安装超级简单,只需要连接6根线。

  2. 光学非接触式测量,不直接接触测试材料,不会对材料造成伤害。

  3. 测量精度高,可媲美德国NAGY在线测厚设备。

  4. RS485接口+MODBUS通讯协议,可与镀膜机通讯实现闭环控制。

  5. 模块设计,单点可拆卸,方便将来维护。

  6. 防尘设计,粉尘不影响探头内部,只需清洁探头前端玻璃即可。

  7. 越限报警功能,智能管控生产品质,减少对人员的依赖,提升生产效率和品质。

仪器参数

参数名 参数值
技术参数 LS152测厚仪
测试波长 850nm红外线,530nm绿光可选
测量光斑 5mm圆形
透过率测量精度 优于±1%(无色均匀透光物质)
透过率分辨率 0.005%
光密度测量范围 0.00 OD - 5.00 OD
光密度分辨率 0.01 OD: 0.00-3.00 OD
0.05 OD: 3.00-5.00 OD
最大测量点数 45点
相邻探头之间距离 最小35mm
光源探头和接收探头之间距离 20mm
工作温度 -10℃ ~ 60℃
存储温度 -20℃ ~ 70℃
相对湿度 小于85%,不结露
数据刷新周期 普通模式300ms/快速模式100ms
通讯接口 双路RS485
通讯协议 支持标准MODBUS协议
仪器尺寸 长(根据客户要求定制)×宽(80mm)×高(180mm)
需真空法兰电极芯数 6根(不配电脑监控)9根(配电脑监控)
电源 220V 0.2A AC/50Hz
