为什么要检测轴承硬度？如何用里氏硬度计检测轴承硬度

齿轮和轴承作为机械传动系统的核心零部件，硬度过关是保证耐磨性和抗疲劳寿命的前提。本文以实用说明为主，带大家了解轴承生产加工流程、为什么要检测硬度、不同零件硬度标准是什么，以及如何用里氏硬度计现场检测轴承硬度。

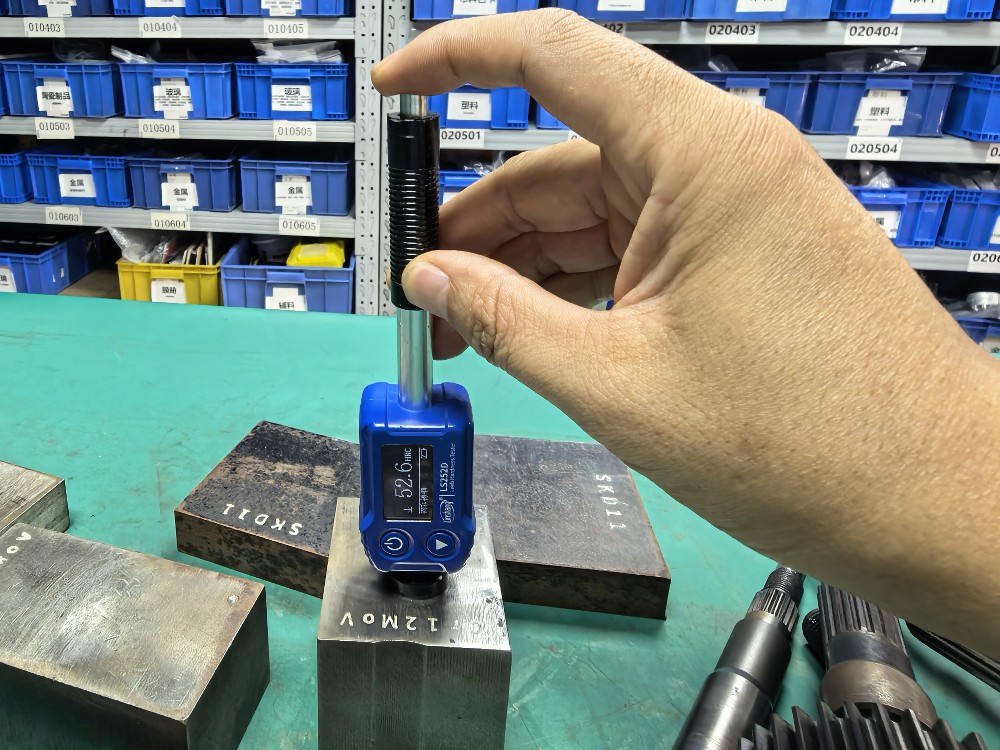

林上LS252D里氏硬度计检测钢材原料

一、轴承生产加工流程简说

一只轴承的诞生，大致要经过：下料→锻造→车加工→热处理（淬火+回火）→磨削→超精加工→装配→成品检测。其中热处理是最关键的环节之一——通过淬火使轴承钢获得高硬度，再通过回火调整硬度至设计范围并消除内应力。如果在热处理环节硬度控制不当，轴承在使用中会出现早期磨损、疲劳剥落甚至断裂等严重问题。正因如此，硬度检测贯穿轴承生产的始终，每一道工序都需要对硬度进行严格把控。

二、为什么要检测轴承硬度

硬度是衡量轴承钢抵抗塑性变形能力的指标，直接决定了轴承的耐磨性和接触疲劳寿命。根据GB/T 34891-2017《滚动轴承 高碳铬轴承钢零件 热处理技术条件》的规定，GCr15轴承钢套圈和滚动体淬火回火后的硬度应在特定范围内，硬度不足会导致轴承过早磨损，硬度过高则可能引发脆性断裂。因此，硬度检测不仅是质量控制的必要手段，也是工艺参数优化的重要依据。

三、不同类型轴承零件的硬度标准

根据行业通用技术条件，GCr15轴承钢套圈与滚子淬火后硬度应不小于63HRC，回火后硬度为61~65HRC；钢球淬火后硬度应不小于64HRC，回火后硬度为62~66HRC。不同类型的轴承零件对硬度的要求略有差异，具体可参考下表：

在轴承成品检验中，硬度值的允许偏差通常控制在±1.5HRC以内，超出该范围即判定为不合格。

四、什么环节要用里氏硬度计检测轴承硬度

里氏硬度计在轴承生产中主要在以下环节发挥作用：

• 原材料入厂复验：大型轴承钢管、棒料到厂后，用里氏硬度计快速抽检，确保材料硬度符合采购要求；
• 热处理工序间抽检：淬火后和回火后，在车间现场快速检测大型轴承套圈的硬度变化趋势，及时调整工艺参数；
• 精加工前硬度复核：在进入磨削工序之前，对半成品进行硬度抽检，防止不合格品流入后续高成本工序；
• 大型轴承成品抽检：对于风电轴承、轧机轴承等大型成品，无法放入台式硬度计，只能依赖里氏硬度计进行现场检测。

实用经验： 检测大型轴承套圈时，建议在圆周方向均匀选取至少3个测点，每个测点重复测量3次取平均值，这样能有效消除局部硬度不均带来的测量误差。

五、如何用里氏硬度计检测轴承硬度（实操步骤）

1. 仪器准备与校准：打开里氏硬度计电源，选择对应的材料类型（如“钢”），硬度标尺修改为HRC，用配套的标准硬度块对仪器进行校验，确保示值误差在允许范围内；
2. 工件表面处理：用砂轮或细砂纸打磨被测轴承表面，去除氧化皮、油污和脱碳层，露出新鲜金属基体，表面粗糙度建议Ra ≤ 2.0μm；
3. 定位与冲击：将冲击装置压紧在被测表面，确保冲击方向与工件表面垂直，按下释放钮，仪器自动完成冲击和测量；
4. 读数与记录：仪器直接显示HRC值，记录测量结果；
5. 判断硬度是否达标：将实测硬度值与工艺标准或产品图样要求进行对比。例如GCr15轴承套圈回火后硬度应在61~65HRC范围内，若实测值低于下限，说明回火过度或淬火不足；高于上限则可能脆性风险增加；
6. 数据统计与存档：林上LS252D、LS251D、LS253等型号均支持多组数据存储和统计功能，分体式里氏硬度计可自动计算最大值、最小值和平均值，便于质量追溯。

值得注意的是，使用里氏硬度计检测薄壁轴承套圈（壁厚小于25mm）时，应将工件耦合到足够厚度的支撑物上再测试，否则测量结果会显著偏低。

六、如何判断硬度值是否达标

判断硬度值是否达标，主要依据以下三个方面：一是对照产品图样上标注的硬度技术要求；二是参照GB/T 34891-2017等国家标准中规定的硬度范围；三是结合热处理工艺卡片上设定的工艺目标值。通常做法是：连续测量3个不同位置，每个位置测3次取平均值，若所有平均值均在允许范围内，且单次测量值与平均值的偏差不超过±1.5HRC，则判定该批次轴承硬度合格。对于出现超差的情况，应追溯热处理工艺参数（淬火温度、保温时间、回火温度等），查找原因并采取纠正措施。

本文内容为技术分享，旨在为轴承行业从业者提供硬度检测技术的客观参考。文中提及的林上品牌及产品型号仅为技术展示，用户可根据实际需求选择适合的设备。本文所有技术参数来源于公开产品资料及行业标准。如涉及侵权或内容有误，请联系我们及时删除或更正。
