林上LS120印刷UV能量计：高压汞灯固化检测与过程控制方案

印刷UV能量计用于记录承印物通过UV灯区时接收到的累计紫外能量、峰值功率及照射过程变化。包装印刷、标签印刷、胶印和丝印现场不能只看灯管是否点亮，因为灯管老化、反射罩污染、灯距变化和传送速度调整，都可能改变到达印刷品表面的实际UV输出。

印刷UV能量计主要测哪些数据

累计能量不是简单地看一个瞬时数值。设备运行中，光强会随仪器进入灯区、经过焦点和离开灯区而不断变化，因此分析印刷固化工艺时，应将累计能量、峰值功率、曲线形状、传送速度和灯距放在一起判断。

LS120适合哪些印刷固化光源

林上LS120UV能量计的光谱范围为315—400nm，响应峰值为365nm，主要用于高压汞灯、镓灯、铁灯及传统宽谱UV固化光源的过程检测。对于采用UV LED模组的印刷设备，应先确认LED峰值波长，并选用针对365nm、385nm、395nm或405nm等实际波段设计的UVLED检测仪器，不宜把传统汞灯型能量计直接作为LED标准检测工具。

LS120UV能量计可同时记录能量、功率、温度和固化时间，功率测量范围为0—2000mW/cm²，能量测量范围为0—999999mJ/cm²，采样速度为2048次/秒。对于多灯组胶印机、传送带丝印固化机和包装印刷生产线，高速采集及曲线显示有利于识别不同灯组形成的功率峰。

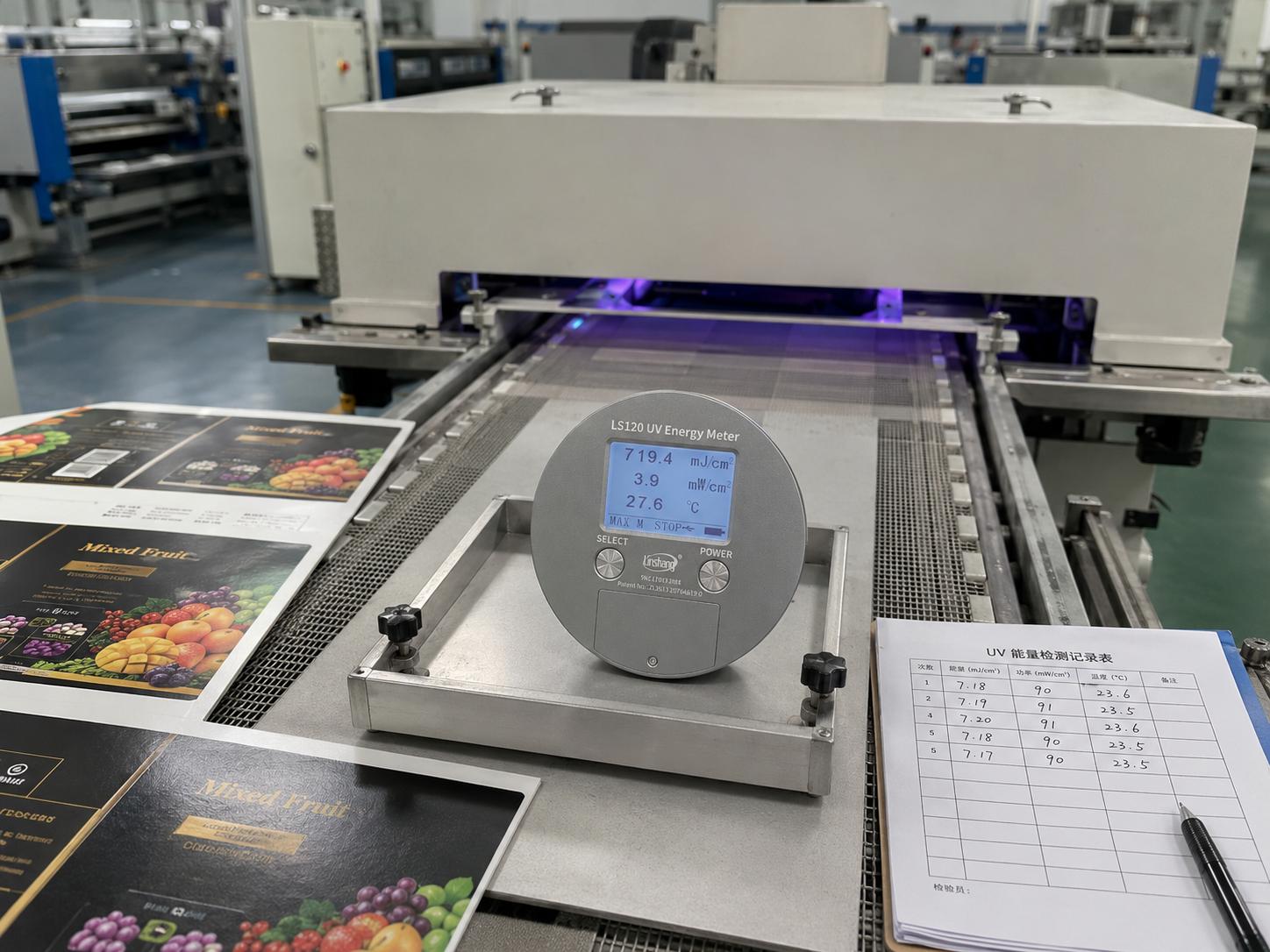

印刷生产线紫外固化能量检测

包装印刷生产线的检测步骤

1. 先建立可复现的测试条件

记录设备编号、灯组、灯距、功率档位、预热时间、传送速度、冷却状态和仪器放置方向。后续巡检必须尽量保持相同条件，否则数据变化可能来自测试方法，而不是灯管本身。

2. 在合格工艺状态下建立基准

选择已经完成附着力、耐磨、气味及后加工验证的正常批次，使用林上LS120连续检测数次，保存累计能量、峰值功率、温度和曲线。企业应根据自身油墨、颜色、墨层、承印物及设备建立内部基准，而不是套用其他工厂的固定数值。

3. 同时观察灯组峰值和横向分布

多支UV灯的曲线通常会形成多个功率峰。若某一个峰持续降低，应检查对应灯管、反射罩、供电、冷却和灯距。宽幅生产线还应在左、中、右等固定位置测试，避免只测中心位置而忽略边部能量不足。

4. 将数据和印刷品表现关联

发现UV油墨发粘、耐磨性下降、模切掉墨或卷材反粘时，不应只调整灯功率。应同时核对油墨批次、颜色、墨层厚度、承印物表面处理、车速和环境条件，再结合LS120UV能量计的数据判断固化环节是否出现波动。

如何根据趋势判断灯管状态

单次读数偏低不等于必须更换灯管。更合理的方法是使用同一台林上LS120，在相同测试条件下绘制趋势。当累计能量、峰值功率或某一灯组峰值连续下降，并且清洁反射罩、恢复灯距、确认供电和冷却后仍无法恢复，同时成品固化表现也出现变化，才应进入灯管维护或更换评估。

林上LS120支持保存曲线并连接电脑读取数据，可将检测结果与设备保养、灯管更换、油墨批次及成品复测记录关联。这样建立的记录比单纯填写“灯已开启”更适合生产巡检、异常复盘和批次追溯。

印刷UV能量计的价值在于把固化过程从肉眼观察转化为可重复的数据管理。涉及成品放行、法规符合性或争议处理时，仍应结合现行检验文件、抽样规则、仪器计量状态及必要的实验室检测结果。
