曲面试件测厚仪怎么选：管道、弯头与压力容器检测要点

曲面试件测厚仪常用于管道、弯头、压力容器、圆筒壳体和小口径管件的壁厚检测。与钢板等平面工件相比，曲面检测更考验探头接触面积、工件曲率、材料声速和操作稳定性。现场选型不能只看量程和显示位数，还要判断探头能否在目标测点稳定放置，底面回波是否清晰，以及检测数据能否进入复测和质量追溯流程。

石油化工装置中的工艺管线、电力系统中的锅炉管和换热器管、机械制造中的套筒与圆筒零件，外观上都属于曲面结构，但检测条件并不相同。大直径压力容器壳体的局部曲率较缓，普通探头通常容易贴合；小口径管件、紧凑型弯头和窄边圆筒的曲率较大，探头稍有倾斜就可能造成耦合不均和读数跳动。因此，曲面半径和有效接触区域应成为选型时首先确认的条件。

先分清检测任务：制造壁厚还是腐蚀减薄

制造过程中的壁厚复核，通常关注图纸尺寸、公差、批次一致性和机加工余量。被测表面相对洁净，材料牌号和名义厚度也比较明确，检测条件容易统一。在役设备的腐蚀检测则更复杂，表面可能存在旧漆、锈层、氧化皮、点蚀坑和介质沉积，背壁还可能出现不规则腐蚀。两类任务即使使用同一台仪器，测点布置、表面处理和异常值复核方式也应分别制定。

对压力管道和压力容器进行减薄评估时，单个位置的数字只能代表探头声束覆盖范围内的局部厚度。弯头外弧、内弧、侧弧、焊缝邻近区和介质冲刷方向可能具有不同的腐蚀速率。检测人员应根据设备结构建立网格或固定测点，而不是只在容易接触的位置测一次。

曲率和接触区域决定探头类型

双晶探头内部通常包含发射和接收晶片，探头分割面的方向会影响曲面工件上的声束进入状态。检测圆管或圆筒表面时，应按照仪器说明确定探头方向。以林上LS215的操作要求为例，曲面测量时需将探头分割面与曲面轴线垂直，并在获得稳定耦合后读取结果。探头如果沿轴线方向放置或在曲面上左右摇摆，重复测量的离散程度可能增加。

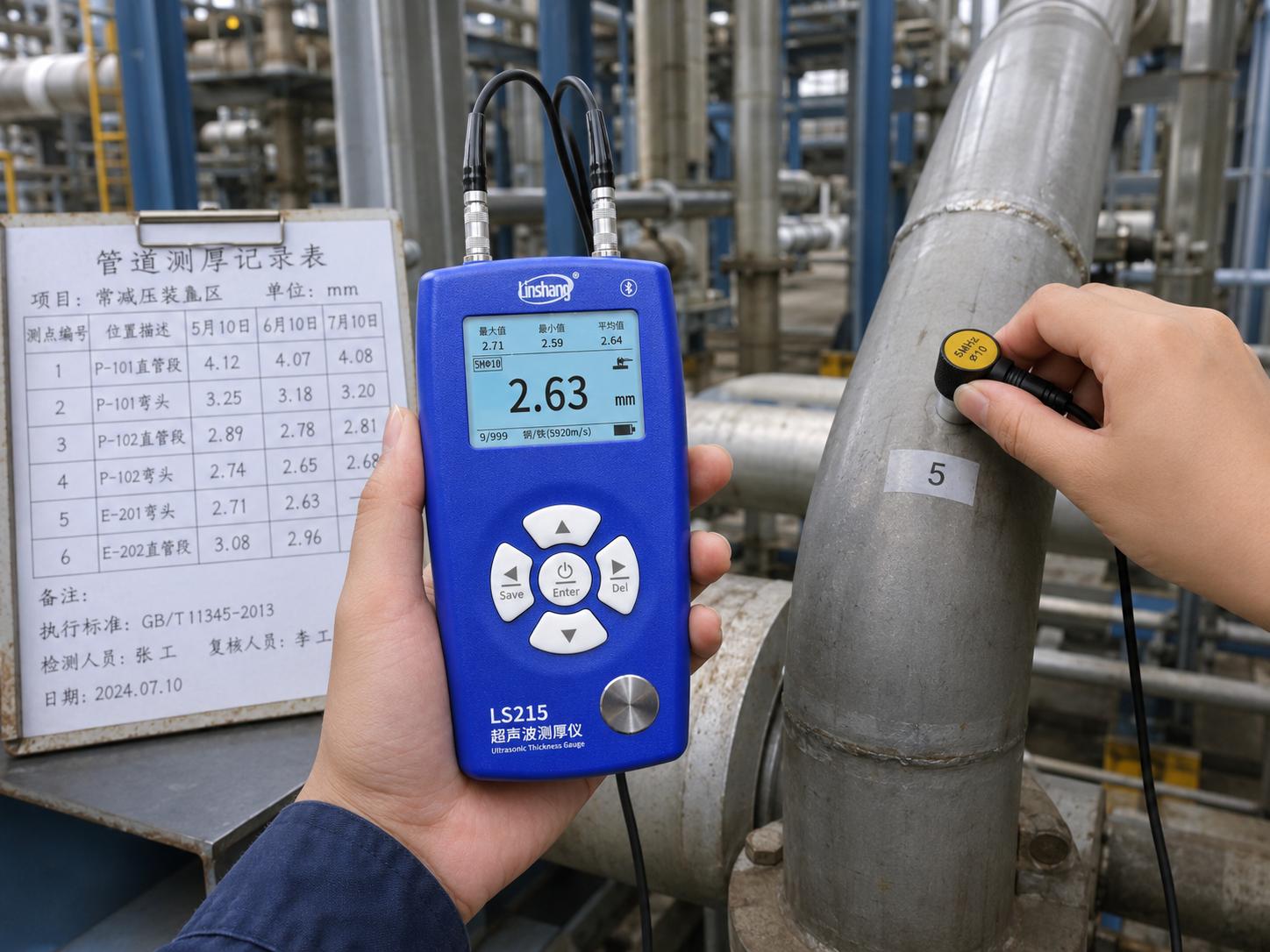

曲面管件壁厚检测与探头选型

小口径管件为什么更适合微径探头

普通探头放在小直径管件上时，探头边缘可能悬空，实际接触区域小于设计接触面。为了得到数字，操作人员往往会增加耦合剂或用力压住探头，这样虽然可能暂时获得读数，却容易引入探头倾斜和耦合层变化。微径探头的接触区域更小，更容易贴合弯头、小圆筒、窄边和局部受限位置。

林上LS215可配置标准探头和微径探头。公开参数中，微径探头的最小测量区域为φ6mm，在45#钢条件下标注的测量范围为0.75—80mm，管材测量下限为φ20×2mm。这些数值适合用于初步筛选，但不能直接推导到所有不锈钢、铝合金、铸件和腐蚀管件。实际选型仍应使用与目标工件材质、曲率和厚度接近的样件进行验证。

精度参数要结合厚度段阅读

采购资料中常见“精度高达±0.05mm”的表述，但技术人员需要继续确认这一数值对应的材料、探头和厚度区间。LS215公开参数显示，在45#钢、H＜10mm的条件下，标准探头、微径探头和高温探头标注的测量精度为±0.05mm；当H≥10mm时，对应参数为±0.5%H。由此可见，曲面试件测厚仪的精度不能脱离厚度范围单独比较。

显示分辨率也不等于实际测量准确度。0.01mm的显示能力有利于观察重复测量的变化，但最终结果仍会受到声速设置、曲率、探头零点、表面粗糙度、温度和操作者手法影响。企业在选型试用时，可要求对同一已知厚度样件重复测量，并比较平均值、极差和重新耦合后的结果，而不是只观察屏幕保留了几位小数。

材料声速决定厚度换算是否可靠

超声波测厚依据声波在材料中的传播时间和设定声速换算厚度。当材料牌号、组织、热处理状态或温度发生变化时，实际声速可能与通用表值存在差异。LS215内置多种常见材料声速，并支持反测和手动设置声速。对于材质明确、批量稳定的零件，这种配置有利于减少重复输入；对于在役设备、铸件或牌号不明确的工件，则应通过已知厚度位置或同材质样件进行校核。

声速设置错误通常会造成整批结果按比例偏高或偏低。现场若发现所有测点都与历史记录存在接近比例的变化，应先检查材料声速、单位、探头型号和零点状态，再判断设备是否发生整体减薄。若只有少量位置异常，则需要结合点蚀、背壁腐蚀和局部结构进行复测。

涂层、高温和粗晶材料需要单独选型

部分管道和容器表面带有防腐涂层。是否可以不去除涂层，取决于仪器模式、探头、涂层状态和基材回波。LS215标准探头公开资料列有穿透涂层测量模式，但对于老化、起泡、多层或厚度不均的涂层，仍应选择代表性位置与去除涂层后的结果进行对照，确认现场方法适用后再批量检测。

高温工件不能因为配有高温探头就直接连续测量。探头允许接触温度、耦合剂温度范围、接触时间和材料声速温度修正都应纳入作业文件。铸铁、铸钢及粗晶材料可能产生明显散射，即使更换粗晶探头，也需要确认是否能够形成稳定、可重复的背壁回波。

计量和数据管理同样属于选型条件

企业用于设备台账、质量体系或检验报告的仪器，需要关注校准依据、校准点覆盖范围和复校管理。林上LS215产品资料列出的计量方向为JJF 1126—2004。仪器能否满足某次校准或企业内控要求，应以实际送校结果、示值误差、重复性和校准证书为准，不能仅根据产品宣传作出判断。

在巡检点较多的场景中，存储和导出功能可以降低人工抄录错误。LS215支持主机数据保存，并可通过配套功能进行数据管理。使用时仍建议在记录中保留设备编号、测点编号、材料、探头、声速、表面状态、温度和复测情况。只有厚度数字而没有测点位置和检测条件，后续很难判断变化来自真实腐蚀还是测量条件差异。

形成可执行的选型验证清单

正式确定曲面试件测厚仪前，可准备三类样件：一件代表常用材料和厚度，一件代表最小曲率或最小接触区域，一件代表锈蚀、涂层或粗糙表面。分别测试能否稳定耦合、重新放置后的读数是否一致、声速校核是否方便以及异常数据能否保存。若用于在役设备，还应模拟实际测点姿势，避免只在平整试块上验证。

合适的选型结果不是“所有工件都能显示数字”，而是在规定材料、厚度、曲率、温度和表面条件下，能够获得可复核的数据。对于林上LS215这类可更换多种探头的配置，探头组合比单纯比较主机量程更有实际意义。涉及压力设备安全评定时，测厚结果还需与设计资料、腐蚀裕量、检测覆盖率及现行检验要求共同使用。
