陶瓷超声波测厚仪选型指南：陶瓷板、陶瓷管与耐磨衬里怎么测

陶瓷超声波测厚仪适合解决这样一类问题：工件背面无法接触，不能直接使用卡尺或千分尺，但生产人员又需要了解陶瓷板、陶瓷管、耐磨衬里或工程陶瓷零件的实际厚度。它采用超声脉冲在材料内部传播并由背壁反射的方式计算厚度，可以在不切开工件的情况下从单面完成测量。不过，陶瓷种类多、声学性能差异大，正确选型不能只看量程和分辨率，还要核对材质、结构、表面状态、曲率、预估厚度及数据管理要求。

陶瓷厚度检测对象不能只按“陶瓷”归为一类

生产现场所说的陶瓷，可能是氧化铝耐磨板、氧化锆精密零件、碳化硅密封件、氮化硅结构件，也可能是带釉层的陶瓷板、粘接在钢板上的陶瓷衬片或已经投入使用的陶瓷管道内衬。不同材料的密度、晶粒、孔隙和烧结状态会改变超声传播速度与衰减程度，即使名称相同，不同配方和工艺批次的声速也不一定完全一致。

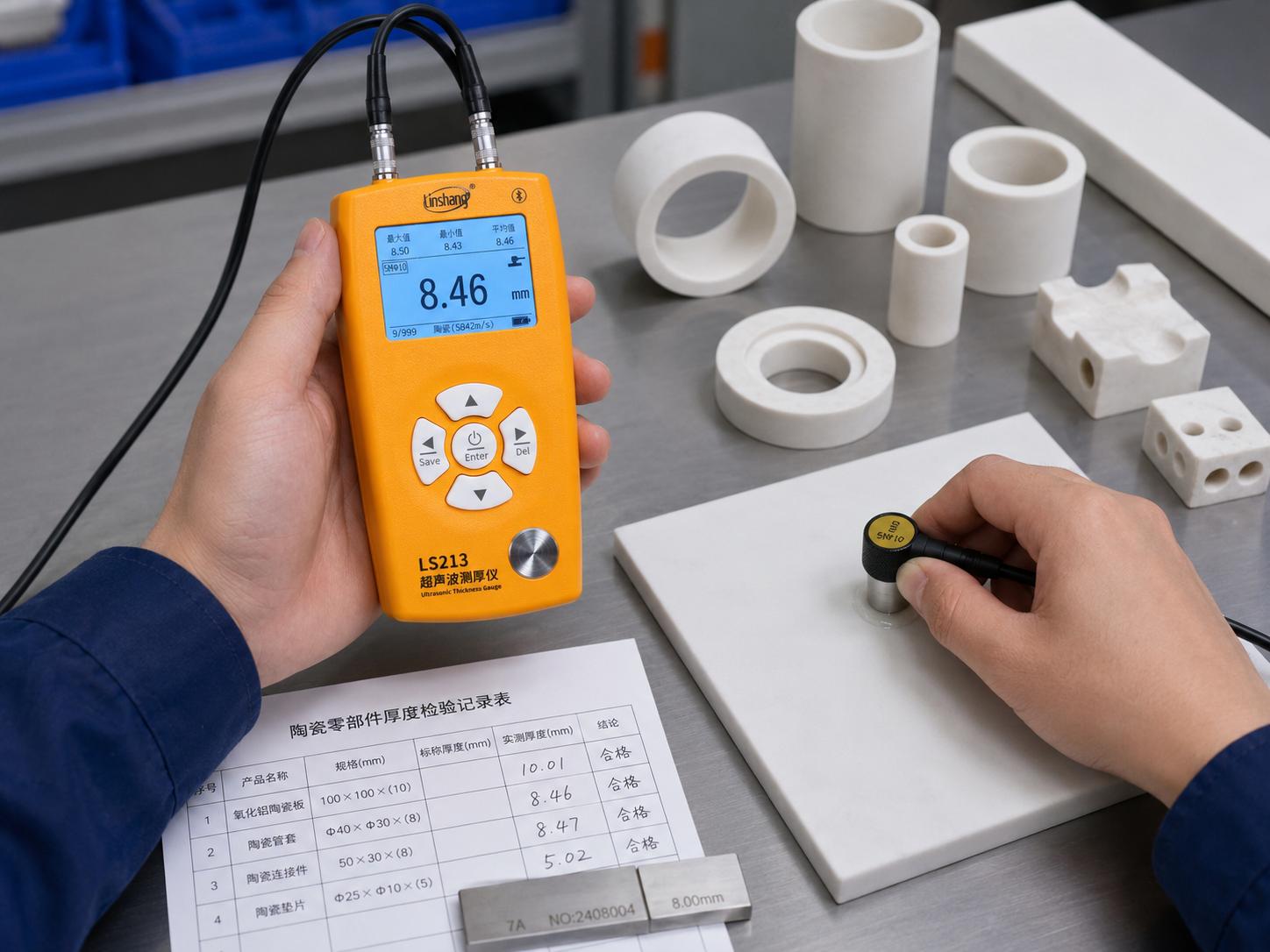

陶瓷零件超声波厚度检测

选型前先确认超声波能否形成稳定背壁回波

超声测厚的基础关系可以理解为“厚度等于声速与传播时间乘积的一半”。仪器能够精确计时，并不代表对所有陶瓷都能直接得到可靠厚度。材料内部若存在较多孔隙、粗大晶粒、疏松组织或明显层间界面，超声信号可能发生衰减、散射和多次反射。背面不平行、背壁粗糙或与其他材料紧密粘接时，也可能出现读数跳变或无法读数。

选型验证时，建议准备一件材质、烧结工艺和表面状态与实际产品相近的样件。样件厚度应经过卡尺、千分尺或其他可溯源方法确认，再用候选仪器测试不同位置。能够显示数值只是基础，还要观察重复测量是否稳定、边缘与中心是否一致、探头轻微移动时读数是否出现异常跳变。

陶瓷超声波测厚仪的六个选型要点

一、材料声速能否校准

陶瓷测厚误差中，声速设置错误往往带来整体偏高或偏低。只按仪器内置材料名称选择声速，适合初步测试，不宜直接用于批次质量判定。更稳妥的方式是使用同材质已知厚度样件反测声速，再将该声速用于同批次、同工艺状态产品。配方、烧结温度或致密度变化较大时，应重新核查。

二、探头类型与测量区域是否匹配

常规陶瓷板可以使用接触面积适中的标准探头。陶瓷管、小尺寸套筒、窄边、沟槽底部或小型零件，需要关注探头晶片尺寸和最小测量区域。探头过大时，曲面接触不充分，耦合剂厚度也会不均匀；探头过小虽然更容易放置，但穿透能力、稳定性和适用厚度仍需结合样件验证。

三、信号灵敏度和杂波控制能力

部分陶瓷内部衰减明显，普通探头接收到的背壁信号较弱。双晶探头将发射和接收单元分开，适合许多接触式测厚场景。高灵敏度和增益调节有利于捕捉回波，但增益并非越高越好，过度放大也可能把结构杂波当成有效回波。实际选型应以重复测量和已知厚度验证结果为依据。

四、量程和分辨率要对应真实工件

分辨率表示显示读数的最小变化，不等同于整个量程内的实际测量误差。薄陶瓷片需要关注最小可测厚度、近表面盲区和探头延迟；厚壁陶瓷则需要关注穿透能力和信号衰减。企业应把典型厚度、上下公差和希望识别的最小变化量列出来，再对照仪器、探头和计量报告判断。

五、曲面、粗糙度和温度条件

陶瓷管外径越小，探头与工件的有效接触面积越有限。磨损后的衬里表面可能出现沟槽、凹坑和附着物，也会造成耦合不稳定。高温陶瓷件还涉及探头耐温、声速温度变化及接触时间控制。不能因为主机可以显示厚度，就忽略探头允许接触温度和现场安全要求。

六、数据是否能够进入质量管理流程

批量检测不应只保留手写的几个厚度值。测量日期、工件编号、批次、测点位置、材料名称、声速设置、探头类型、原始读数、复测结果和操作人员都应形成记录。具备手机或电脑数据导出能力的仪器，更便于把测量结果与检验批、工艺参数和历史趋势关联。

LS213在陶瓷测厚配置中的应用思路

在需要兼顾常规陶瓷板、陶瓷管和工程陶瓷零件的场景中，可以把林上LS213作为配置评估对象。该仪器采用高灵敏度双晶探头，并支持通过已知厚度样件设置材料声速。对陶瓷材料而言，这项功能比简单套用默认声速更实用，因为企业可以针对自己的材料配方、烧结批次和工艺状态建立内部声速记录。

仪器配置选择仍应以样件验证为前提。标准探头更适合测量区域较大的平面或普通曲面；小尺寸工件和窄区域应进一步确认微径探头的接触条件。林上提供的不同探头配置覆盖常规、小区域、粗晶及高温应用方向，但陶瓷的信号衰减与粗晶金属并不完全相同，是否需要更换探头要根据实际回波和重复性判断，而不是只按材料名称选择。

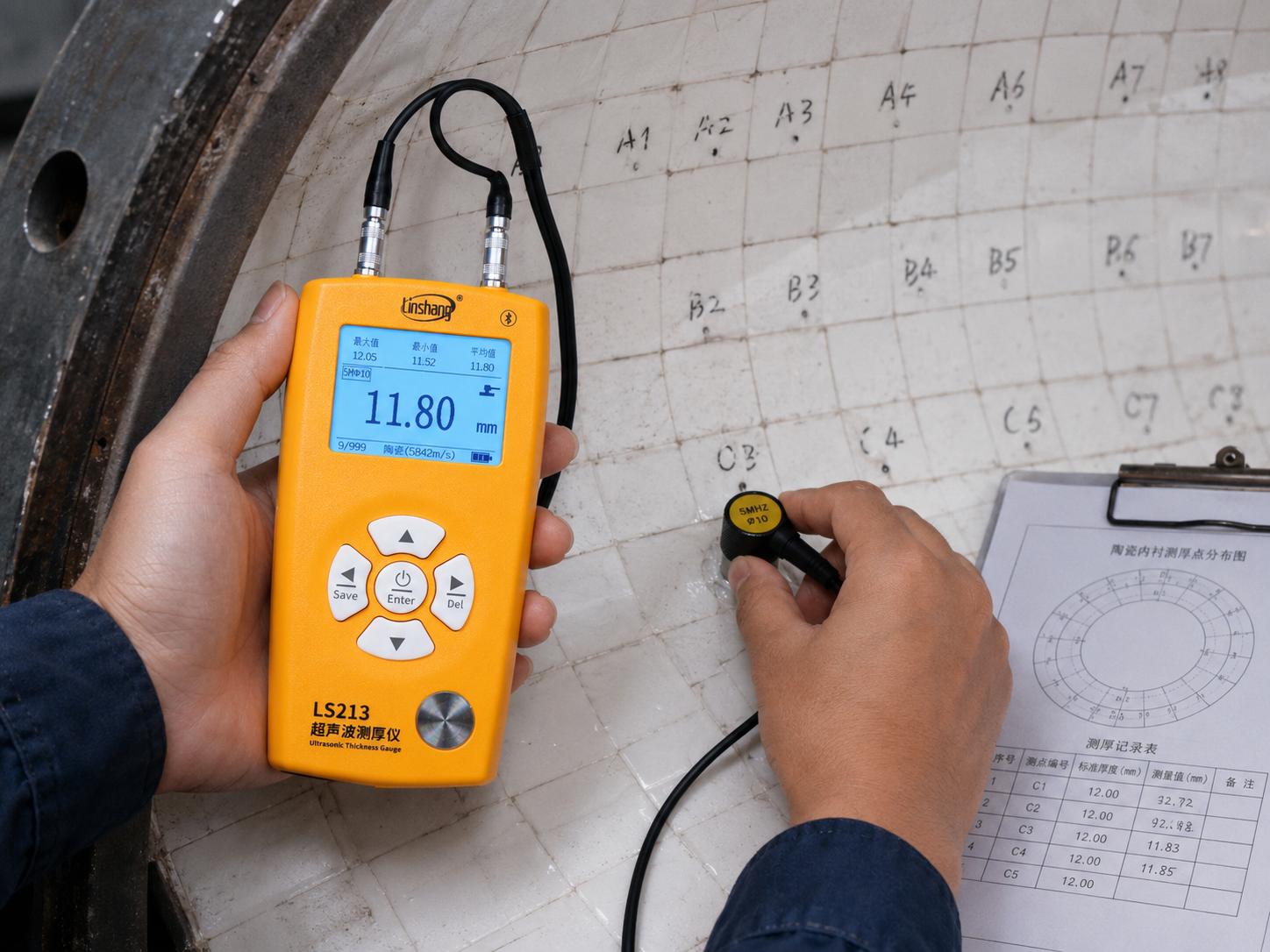

耐磨陶瓷衬里多点测厚记录

从声速校准到复测留档的操作流程

测量前先确认工件材质、批次、预估厚度和测量位置，检查表面是否存在灰尘、油污、松散附着物或明显凹坑。选取同材质已知厚度样件，在多个位置确认其机械测量结果，再使用仪器反测或修正声速。声速确认后，在样件上连续测量多次，检查重复性是否满足内部检验要求。

正式测量时，耦合剂应形成连续而不过厚的声学接触层。探头尽量垂直接触测量面，压力保持稳定，不宜在表面拖动寻找数值。陶瓷管测量时，可沿轴向和周向分别调整探头方向，观察曲率对结果的影响。耐磨衬里应按设备冲刷方向布点，覆盖入口、弯头、中心流道、边缘和历史磨损较快的位置。

出现异常值时，不要立即判定材料厚度不足。应清洁测点、重新涂覆耦合剂、改变探头方向并进行多次复测；仍不稳定时，可与邻近位置、初始厚度和其他检测方法比较。林上LS213支持测量数据存储，并可结合手机APP或PC软件导出记录，适合建立工件编号与测点数据之间的对应关系。导出的数值仍需经过审核，不能脱离测点信息单独使用。

哪些情况不宜仅凭超声测厚结果下结论

普通陶瓷超声波测厚仪主要用于厚度测量，不负责判断裂纹性质、孔隙率、脱粘面积和内部夹杂等级。对于陶瓷层、胶粘层和金属基板组成的多层结构，仪器可能接收到多个界面回波，普通单层测厚模式不一定能够分别给出各层真实厚度。涉及结构安全、产品仲裁或第三方报告时，应结合现行标准、图纸公差、抽样规则、仪器计量状态和专业无损检测程序。

选型完成后还需要建立日常核查制度。可在每次批量检测前后用已知厚度样件检查读数，将偏差变化、探头磨损和计量有效期纳入设备台账。只有把仪器、样件、声速、测点和复测记录连成一套流程，陶瓷超声波测厚数据才能真正用于生产控制和磨损趋势管理。
