高温超声波测厚仪在线检测方案：锅炉管道与压力设备壁厚如何持续监控

高温超声波测厚仪主要用于设备不能立即降温、停机窗口有限，又需要掌握金属剩余壁厚的工业现场。石油化工装置中的工艺管道、反应釜和压力容器，电厂锅炉受热面与蒸汽管道，钢铁企业的高温管路，以及热力供暖管网，都可能因腐蚀、冲蚀、高温氧化或介质流动形成局部减薄。现场测厚的目标不是简单得到一个数字，而是把测点位置、工件温度、材料声速、表面状态和历次结果连接起来，形成可以复测和追溯的壁厚记录。

常温测厚方案直接搬到高温现场，容易遇到三类问题：普通探头超过允许接触温度后可能损坏；常规耦合剂在高温表面快速挥发或失去耦合作用；材料声速和探头延迟状态随温度变化，导致同一位置在冷态与热态下出现系统性差异。因此，高温在线测厚应从检测对象、探头配置、测量程序和数据管理四个层面建立方案。

先判断设备上哪些位置值得重点测量

工艺管道并不是沿整条管线均匀减薄。流向变化、介质相态变化、冲刷和沉积常使腐蚀集中在弯头外弧、三通下游、变径段、低点、排凝口、注入点及焊缝附近。锅炉管需要关注迎风面、烟气冲刷区、积灰区和历史爆管邻近位置。压力容器则可结合介质液位、气液交界区、接管根部、封头过渡区和历史检验结果布置测点。

测点设计应服务于重复测量。企业可以在设备图或管线轴测图上建立腐蚀监测点编号，记录周向钟点位置、距离焊缝或支撑件的尺寸，并对重点区域采用网格测量。只在表面随机寻找一个“方便放探头的位置”，下一次巡检很难回到原点，所得差值也无法直接解释为壁厚变化。

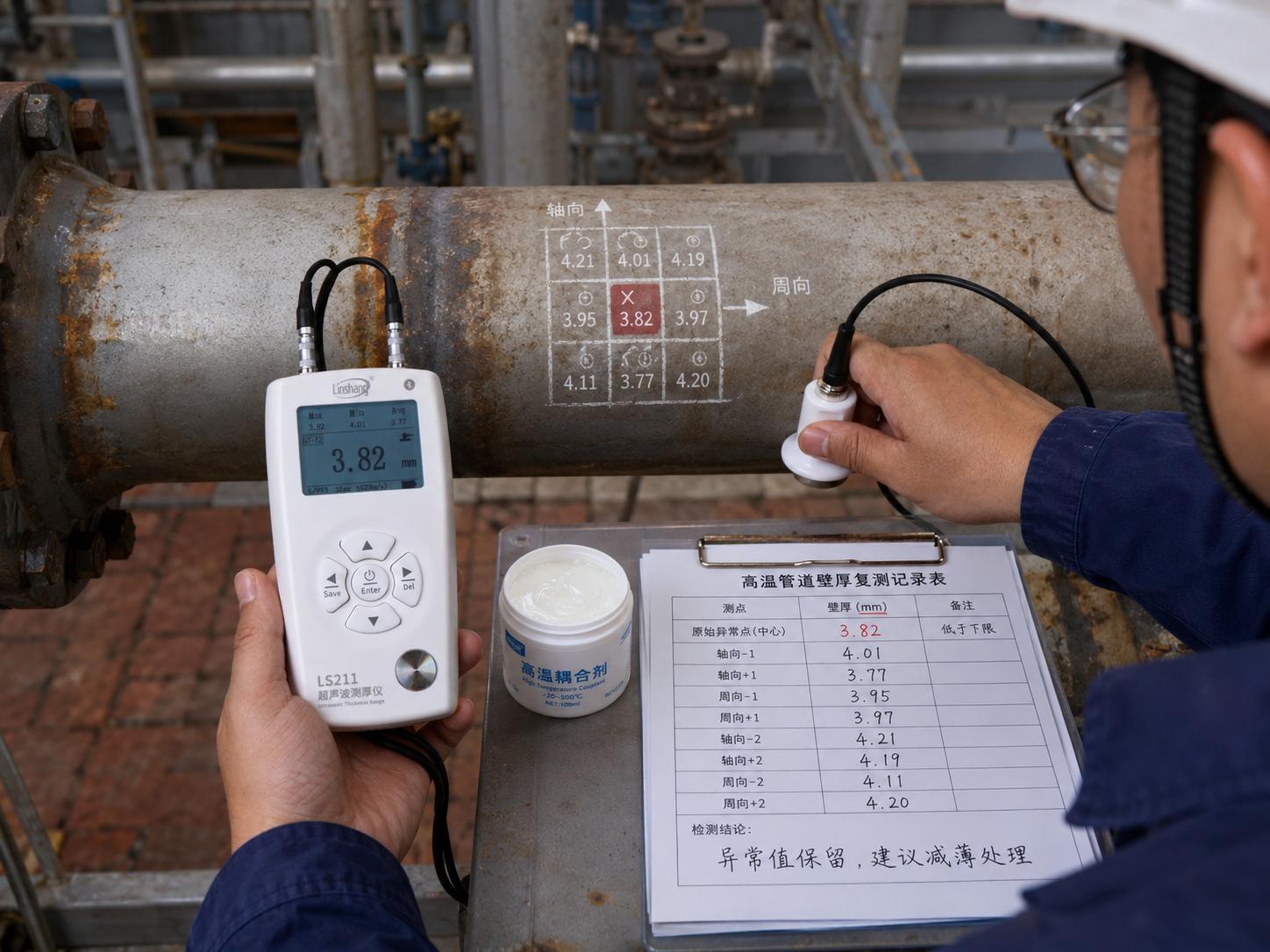

高温工艺管道壁厚检测

高温测厚不能只看500℃这个参数

探头接触温度上限说明探头可以在规定条件下接触相应温度的工件，但实际测量能力还受接触时间、冷却方式、耦合剂适温范围、材料声衰减、表面氧化层和现场安全条件影响。越接近温度上限，越需要缩短单次接触时间，并按照探头使用要求安排空气冷却。探头外壳持续升温后，即使没有立即损坏，也可能改变内部延迟层的传播时间，使零点状态发生变化。

高温耦合剂也应按适用温度选择。普通耦合剂在热表面可能迅速变稀、沸腾、结焦或形成残留物。现场人员应在探头端面或测点处使用适量耦合剂，快速稳定接触，读取后及时移开探头。每次测量前检查残留物，避免干结物影响下一测点的耦合。

从声速到厚度，温度会进入计算过程

脉冲回波测厚的基本逻辑是记录超声波在材料厚度方向往返传播的时间，再结合材料声速计算厚度。材料种类不一致、热处理状态不同，或者工件温度发生较大变化，都可能改变实际声速。因此，内置材料声速更适合作为初始设置，正式检测宜使用与被测设备材质相同、温度接近且厚度已知的对比件进行声速确认。

对于无法获得同温对比件的现场，应在作业指导书中明确采用的声速值、来源、温度修正方式和结果使用边界。冷态基准数据与热态测量数据直接相减之前，也应确认两次测量是否使用了相同的声速逻辑、探头类型、测点位置和表面处理方式。

3—200mm高温探头适合哪些测量任务

以林上LS211配高温探头为例，该配置针对45号钢给出的测量范围为3—200mm，探头接触温度覆盖-10～500℃，适合锅炉管壁、热力管道、压力容器壳体及高温工艺管线等可稳定传播超声波的金属对象。这里的量程必须结合材质、曲率、粗糙度和背壁状态理解，不能直接推广到所有合金、铸件或严重腐蚀表面。

在高温设备巡检中，林上LS211内置多种材料声速，可根据已知材料选取初始声速，也可利用已知厚度反测声速。对于企业已经建立同材质对比块的场景，后一种方式更便于把仪器设置与实际工件联系起来。林上提供的QC模式可以设置厚度上下限，但限值应来自设计文件、检验方案或企业内控要求，不能由仪器自动生成。

统计模式能够汇总有效数据的最大值、最小值和平均值，适合一个网格区域或同一管段的多点检查。林上LS211还可保存测试记录，并通过配套数据功能进行整理和导出。现场使用时应为每组数据增加设备编号、测点编号和工件温度，避免只保存一串无法定位的厚度值。

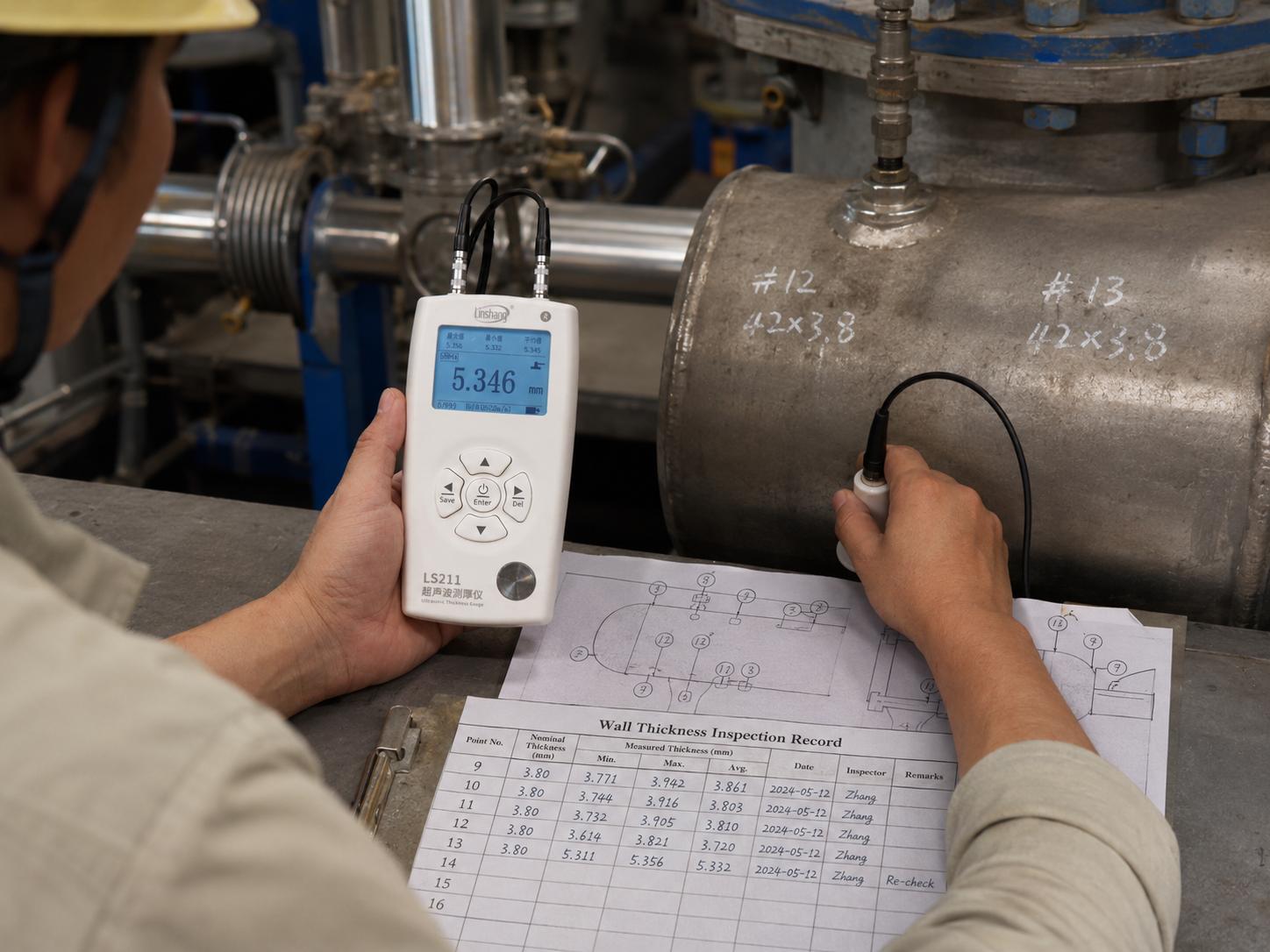

锅炉管道测厚数据记录

建议采用“核查—测量—扩展—复核”流程

作业前核查

确认仪器和探头在校准或期间核查有效状态内，在标准块上完成基准调校。选择与当前工件温度相匹配的耦合剂，检查高温防护用品、作业平台和现场许可。易燃易爆区域还需确认仪器使用条件及现场安全管理要求。

稳定完成单点测量

清除测点处松动氧化皮、浮锈、油污和结焦物。探头应完整覆盖被测面，避免端面一部分悬空。曲面管道测量时，保持探头分割面与管道轴线处于正确方向。读数稳定后立即记录并移开探头，按规定冷却。

异常点向周围扩展

发现明显低值时，不应马上把它当作真实最低壁厚，也不应直接删除。应重新清理表面、更换耦合剂、检查声速和探头状态，在原点复测，并向周围逐步扩展测点。若低值区域连续存在，再结合设备图、腐蚀机理和其他检测方法判断。

作业后再次核查

完成一组高温测量后，在标准块或对比件上重新核查。若前后核查差异超出企业程序允许范围，应评估本组数据是否需要重新测量。探头端面和标准块使用后应及时清洁，避免高温耦合剂残留腐蚀或影响下次使用。

测厚结果怎样进入设备管理

有效的在线壁厚检测记录至少要回答：哪台设备、哪个测点、何时测量、工件温度多少、使用什么声速和探头、原始读数是多少、是否发生复测、最终采用哪个数据。连续年度数据还应注明检修、换管、补焊、介质变化和运行负荷变化，否则趋势图中的突变可能被误判为腐蚀突然加速。

高温超声波测厚仪适合把运行设备的局部壁厚状态转化为可记录数据，但最低允许壁厚、腐蚀速率、检验周期和剩余寿命仍需由具备相应职责的人员依据设计文件、现行规范、设备工况和完整检测结果判断。只有把仪器配置、测点规划、温度修正、异常复测和数据追溯放在同一流程中，高温测厚数据才真正具备长期比较价值。
