防腐层超声波测厚仪怎么选：多层涂层与基材厚度检测指南

防腐层超声波测厚仪用于石油管道、化工设备、船舶构件和钢结构表面防护体系的无损厚度检测。采购人员经常先看量程和精度，但到了现场才发现，真正影响使用效果的还有涂层层数、单层厚度、基材类型、表面曲率、粗糙程度、探头频率、声速设置以及检测记录方式。若这些条件没有提前确认，即使仪器参数较高，也可能出现无法稳定分层、同一点反复测量差异较大或数据难以纳入质量档案的问题。

防腐体系通常不是单一材料。钢管和储罐外壁可能采用底漆、中间漆与面漆组合，化工设备还可能增加耐介质树脂层，船体和海工钢结构则常见多道底涂、屏蔽层与耐候面层。不同层的厚度、声速和声阻抗存在差异，超声波进入材料后会在空气与涂层、不同涂层以及涂层与基材的界面产生回波。仪器能否把这些回波识别为有效层界面，是多层测量选型中的核心问题。

先确定要测总厚度、单层厚度还是基材厚度

选型前应先把检测任务写清楚。若企业只需要检查钢结构表面防腐漆总干膜厚度，且基材为普通钢材，磁性法涂层测厚仪通常具有操作直接、检测速度快的特点。若对象是非金属基材、厚浆型保护层，或者希望在条件允许时区分多层涂层，则可进一步评估超声波方法。两类方法不存在简单的高低之分，关键是被测结构与测量目标是否匹配。

另一个容易混淆的问题是“穿透涂层测基材”和“同时测涂层与基材”。前者主要关注涂层下金属剩余壁厚，常用于腐蚀减薄检查；后者需要识别多个声学界面，输出涂层层厚、总厚度或基材厚度。采购时应把预期显示结果、最大层数和每层大致厚度提供给技术人员，不能只写一句“测有漆钢板”。

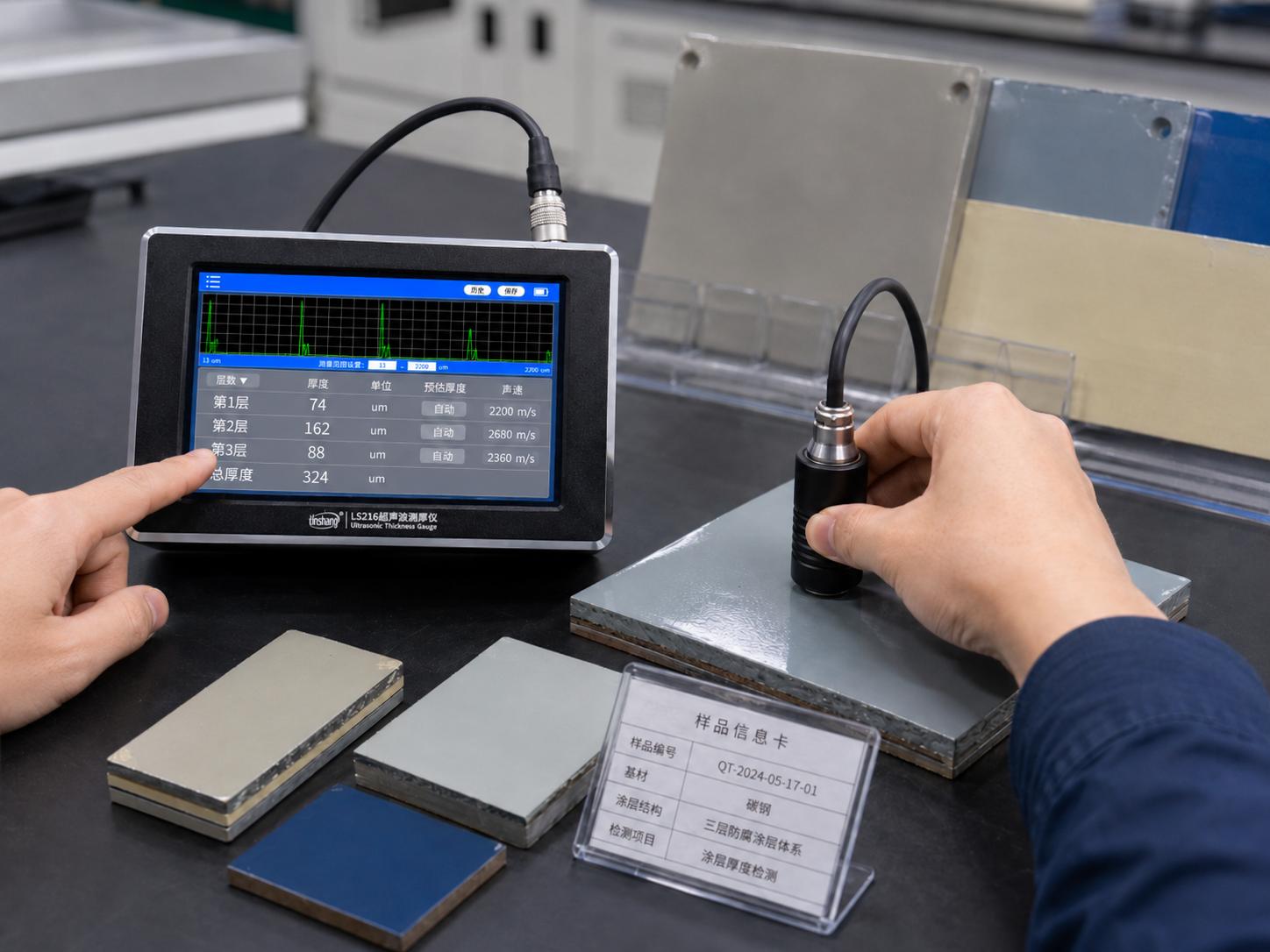

多层防腐涂层厚度检测

防腐层超声波测厚仪的六项选型参数

分辨率、精度和计量状态不能混为一谈

分辨率表示显示数值能够变化到多小的步进，并不等于每一次测量都能达到相同数值的准确度。实际误差还会受到探头、量程、声速、表面状态、耦合剂厚度、温度、曲率和回波识别影响。选型资料中看到“1μm分辨率”时，应继续核对对应探头的测量范围、示值误差表达、最小分层厚度和适用材料。

计量需求也应在采购前提出。企业用于内部趋势监控、施工巡检和出厂复核时，可以根据质量体系安排周期校准或期间核查；若数据将进入供需双方验收、第三方报告或争议处理，则应提前确认计量机构能够覆盖的主机、探头、量程点和校准规范。送检结论对应的是具体设备及其配置，不能仅根据产品宣传推定所有测量任务均会得到相同结果。

怎样判断多层结构能否稳定测量

多层超声测量成立的前提，是相邻层之间能够形成可识别的反射界面。如果两层材料声学性质接近、单层过薄、界面结合过渡平缓，或者涂层内部存在大量气泡、孔隙和填料散射，回波可能重叠或衰减。此时仪器可能只能稳定得到总厚度，也可能出现层数跳变。正式定型前，建议准备与实际生产一致的样板，包括相同基材、表面处理、涂料配套、施工道数和固化条件。

样板应至少包含已知厚度区域、正常工艺区域和接近上下控制边界的区域。已知厚度可来自具有可追溯性的制样或截面复核结果，用于建立材料声速和判断仪器读数偏差。只使用金属标准块验证基材厚度，不能完全代表实际涂层体系的分层效果。

以林上LS216防腐层超声波测厚仪为例，产品资料显示其最多可测3层涂层，或测量涂层与基材的组合厚度，并提供两种不同频率探头选择。15MHz探头偏向较薄涂层及较小测区，较低频率探头可用于更厚覆层等应用。实际选择仍应根据材料衰减、单层厚度和表面结构进行样片验证，而不是只按行业名称决定探头。

已知厚度反测声速为什么值得关注

超声测厚的基本关系是厚度与材料声速、传播时间相关。同一种防腐材料会因树脂体系、填料比例、固化程度和温度不同而产生声速差异。直接使用通用声速只能作为初始设置，若企业有已知厚度样片，更稳妥的方式是通过样片反求声速，再把声速、样片编号、涂料批次和固化条件记录下来。

林上LS216提供材料声速选择、手动设置声速以及已知厚度反测声速等方式，这种配置适合建立企业内部的材料参数库。参数库不应只记录一个声速数值，还要注明探头、温度、材料名称、涂层批次、固化时间和参考厚度来源。工艺改变后应重新验证，避免沿用旧参数造成整批数据偏移。

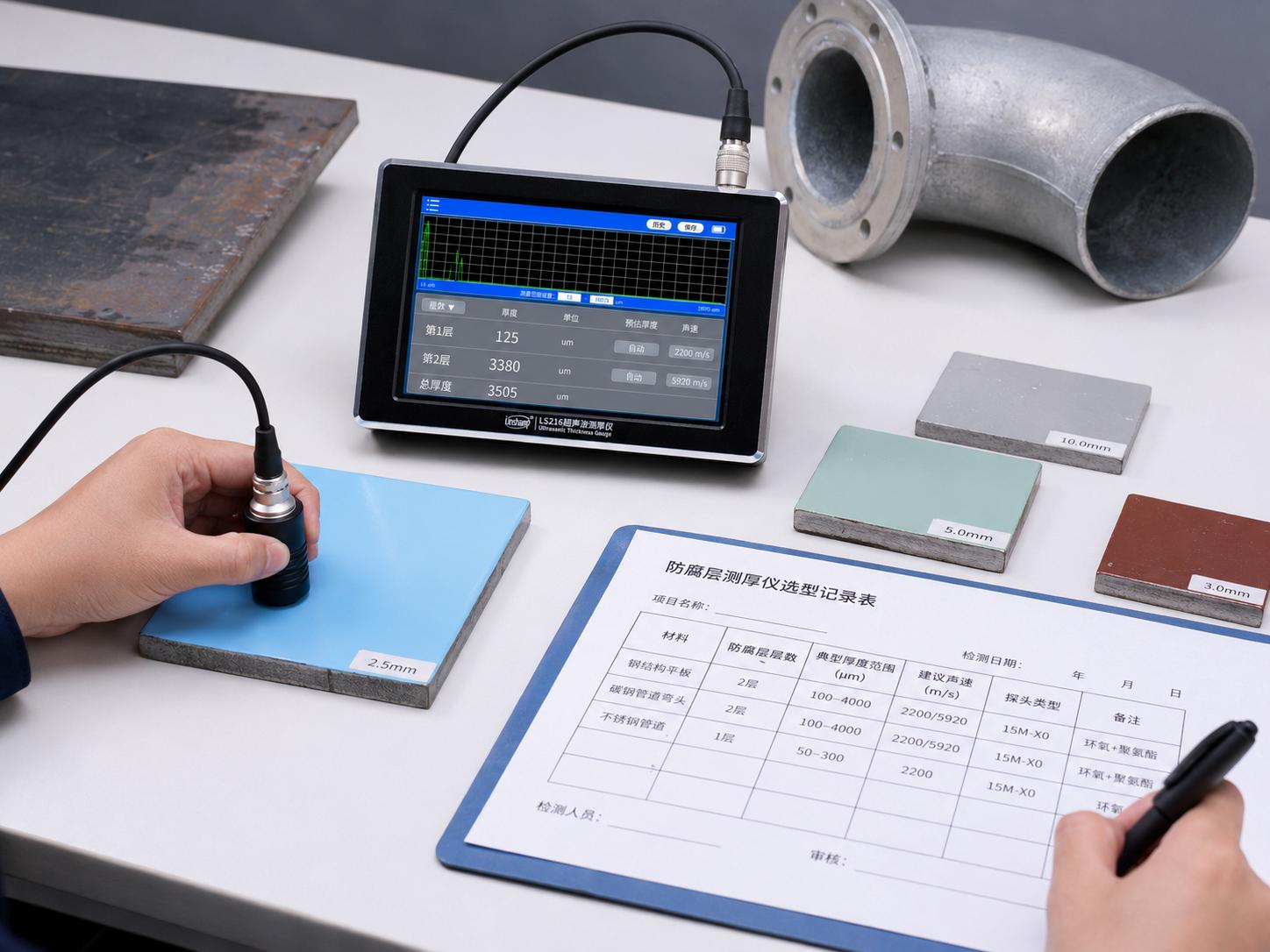

防腐涂层测厚选型与数据记录

石油化工、船舶和钢结构应关注不同细节

管道和储罐的难点是曲面、焊缝、边缘及维修补涂区域。应确认探头端面能否稳定贴合，并避免把焊缝余高、流挂和局部堆积当成整体膜厚水平。船舶构件的涂层环境、施工区域和检验批较多，需要把舱室、分段、构件和测点编号关联起来。钢结构则常受喷砂粗糙度影响，应结合项目采用的干膜厚度测量与验收方法处理表面轮廓带来的偏差。

在这类场景中，林上LS216更适合作为多层结构验证、过程抽检和异常区域复核工具。波形显示可以辅助检测人员观察界面回波，数据存储和电脑软件则便于整理批次记录。但波形可见并不代表所有峰值都对应有效层界面，遇到读数跳变时，应回到样片、声速、耦合和测点状态逐项排查。

建立从选型到验收的验证清单

较稳妥的采购流程是先收集样品信息，再进行样机验证，最后确认计量与数据要求。样机验证至少应包含重复性测试、不同操作人员对比、平面与曲面测试、正常区与返修区测试、已知厚度对照和数据导出检查。对多层结果，还应确认每个显示层对应哪一道实际涂层。

检测制度中要规定测量区域、每个区域的测点数、异常值复测方式、仪器编号、探头编号、声速参数、校准样片及环境条件。防腐层厚度结果还应与表面处理记录、施工批次、涂料用量、固化条件、外观检查、附着力或针孔检测等资料共同归档。这样选到的防腐层超声波测厚仪才不是孤立的读数工具，而是能够进入质量管理流程的检测配置。
