林上LS216碳纤维测厚仪：航空航天、压力容器与体育器材无损测厚方案

碳纤维测厚仪用于复合材料检测时，真正困难的通常不是仪器能否显示厚度，而是显示值对应哪一层、采用了什么声速、波形是否稳定，以及测量结果能否在相同位置复现。航空航天结构件、复合材料压力容器和碳纤维体育器材虽然都以碳纤维增强树脂基材料为主体，但铺层方式、表面涂装、曲率和质量要求并不相同，需要分别建立测量程序。

以航空航天复合材料为例，检测对象可能是层合板蒙皮、整流罩、蜂窝夹芯面板、胶接件或维修补片。表面还可能存在底漆、面漆、清漆、导电层及局部腻子。压力容器通常由内衬、碳纤维缠绕层、树脂层和外部保护层组成，直筒段与封头区域的缠绕角和厚度分布存在差异。自行车车架、球拍、球杆和碳纤维管材则多为薄壁曲面，表面装饰层、打磨量和局部补强都会影响测厚结果。

碳纤维厚度检测应先区分测量目标

现场人员拿到一个碳纤维工件后，应先根据图样、工艺卡和材料清单明确检测目标。检测表面油漆时，目标可能是单层干膜厚度或多层涂装总厚度；检测胶接件时，目标可能是胶层厚度；检测层合板时，目标可能是碳纤维基材总厚度。三种任务虽然都使用超声波回波，但所需声速、界面识别和验证样片不同。

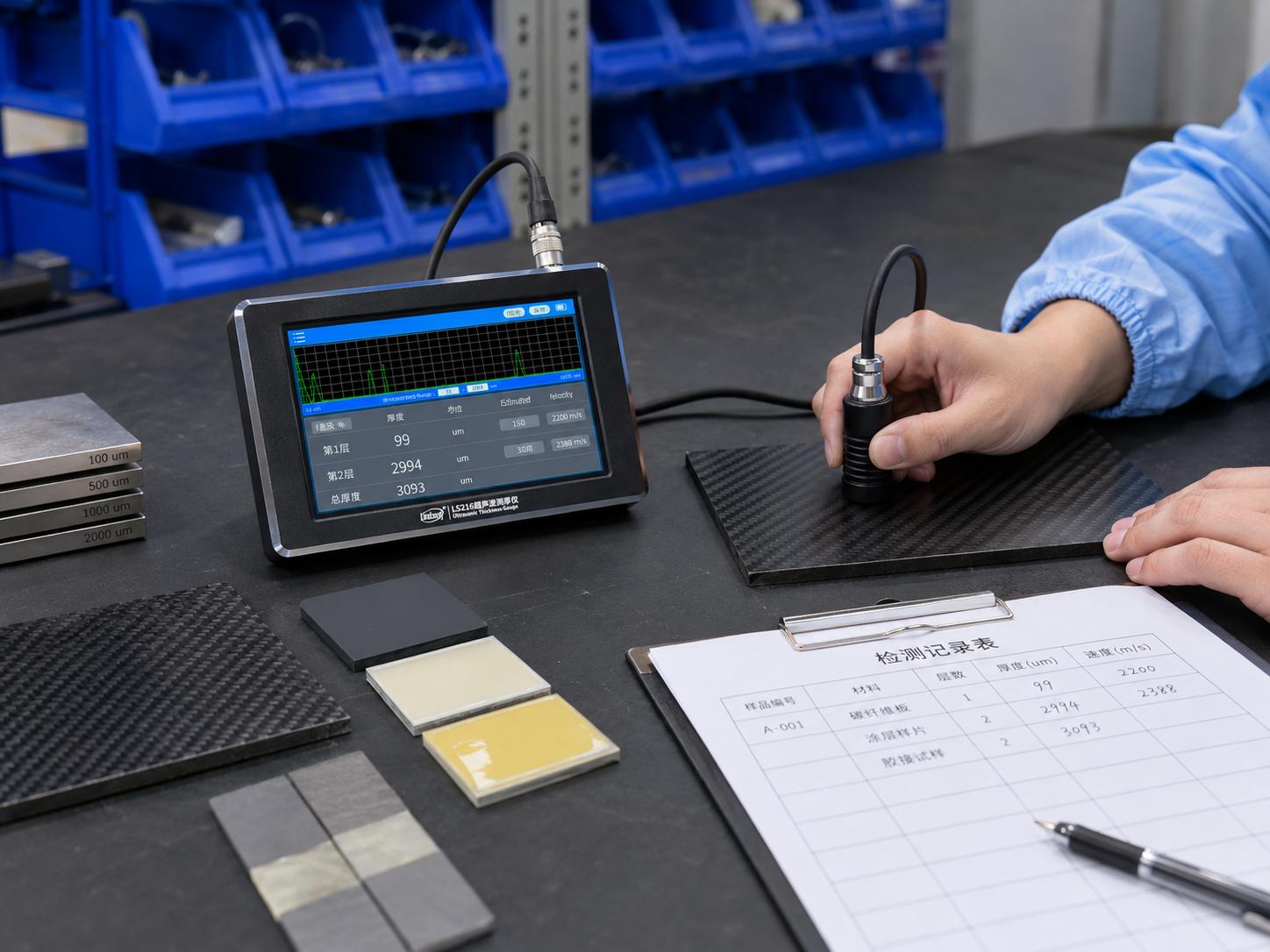

碳纤维复合材料多层厚度检测

脉冲反射测厚为什么必须校准声速

超声波测厚通常根据声波在材料中的往返传播时间和设定声速计算厚度。碳纤维复合材料不是均匀的单一材料，纤维方向、树脂体系、纤维体积分数、固化状态和检测方向都会影响传播特性。即使两件产品都标注为碳纤维环氧复合材料，也不能默认使用完全相同的声速。

更稳妥的方法是准备与被测件材料体系、铺层方向、固化工艺和表面状态接近的参考样片，并用机械尺寸测量、截面测量或其他经确认的方法得到参考厚度。检测人员再利用已知厚度反算声速，在多个厚度点进行验证。若样片只覆盖一个厚度点，容易出现该点读数相符、其他厚度区间偏差增大的情况。

多层结构不能只看自动显示值

当超声波从涂层进入碳纤维基材，或从一个树脂层进入另一种材料时，声学界面会产生回波。若相邻两层声学性质接近、界面不清晰或材料衰减较大，仪器可能无法稳定区分每一个界面。此时，测量波形比单一数字更有判断价值。

林上LS216采用脉冲反射原理，并提供实时波形显示。检测人员可以结合可移动光标观察回波位置，确认当前读数对应表面涂层、胶层还是基材底面。仪器可同时处理多层涂层或涂层加基材结构，但在正式批量检测前，仍应通过同结构样片验证每一个回波边界。

1μm分辨率说明仪器能够以较细的显示步进呈现厚度变化，并不代表在任意碳纤维工件上都具有1μm的测量不确定度。实际结果还会受到探头频率、接触角度、表面粗糙度、耦合剂厚度、温度、声速设置和界面识别影响。

三类行业的现场检测流程

第一步：按结构和工艺状态分区

航空结构件可按蒙皮平面、曲面过渡区、加强筋附近、边缘和维修区分区；压力容器可按直筒段、封头、瓶肩和瓶口过渡区分区；体育器材可按直管、连接节点、受力集中区、打磨区和喷涂返修区分区。不同区域不宜混用一个平均厚度掩盖局部变化。

第二步：完成零点和参考样片检查

开机后先检查探头状态，按仪器要求进行零点修正。随后测量参考样片，确认当前声速、量程和预估厚度设置能够稳定识别目标界面。参考样片的编号、标称厚度、测量日期和使用状态应一并记录。

第三步：观察波形并做重复测量

探头应尽量垂直接触工件。小曲率和狭窄位置容易产生倾斜，连续测量模式可以帮助操作人员轻微调整探头位置，寻找更稳定的回波。但连续变化的数字不能直接作为最终记录，应在探头稳定、波形清晰后保存有效数据，并在同一点重复测量。

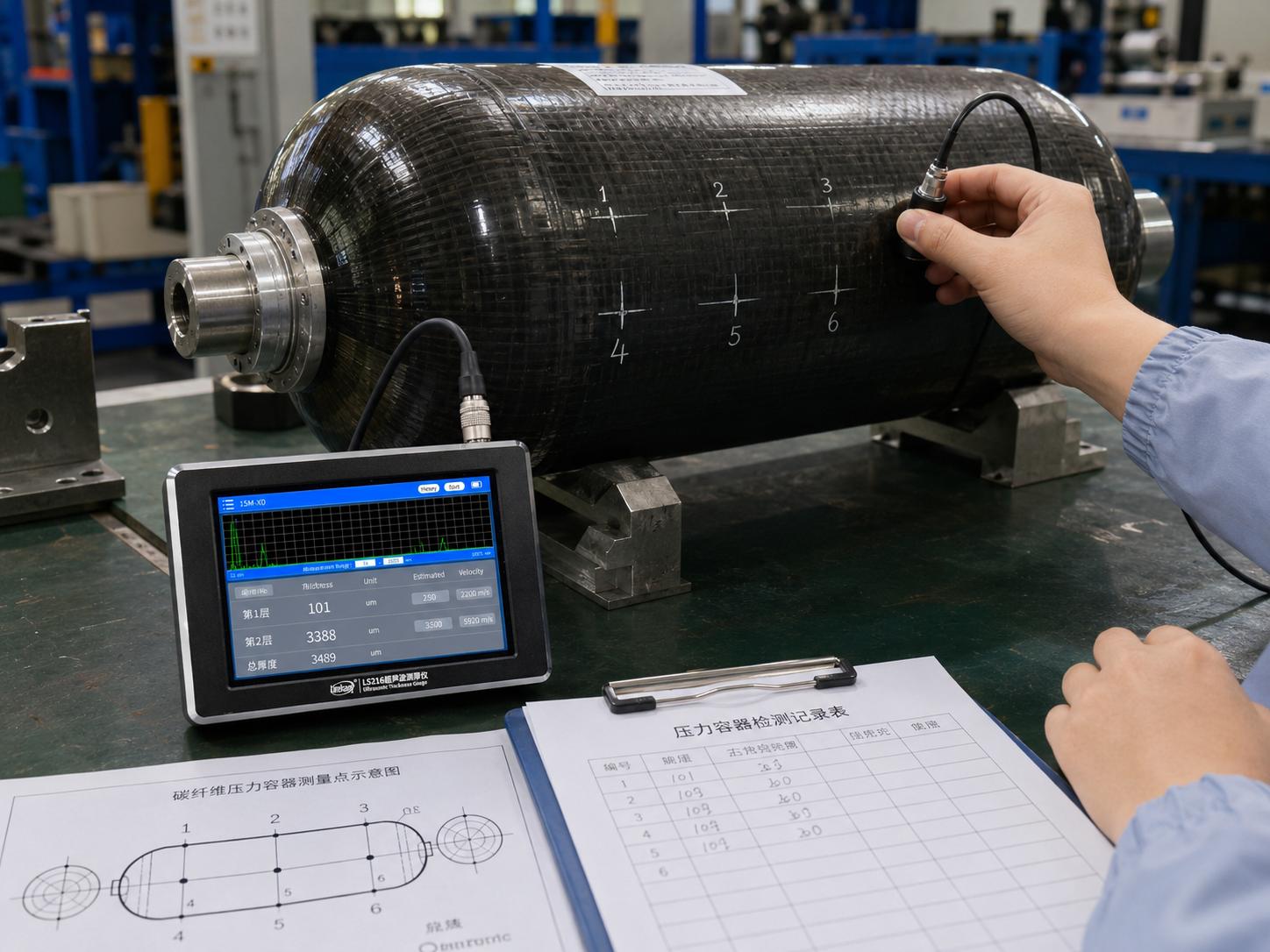

碳纤维压力容器分区测厚记录

第四步：处理异常点

出现异常厚度时，不应立刻判定工件不合格。应先清洁表面、补充耦合剂、改变探头方向、查看波形并重新测量。若异常仍存在，再检查该区域是否有曲率突变、局部补强、富树脂、涂层堆积、打磨或返修记录。必要时采用C扫描、工业CT、射线或截面方法复核。

第五步：导出并关联批次数据

林上LS216可连接电脑软件使用，适合将测量结果与工件编号、批次、测点位置、材料牌号、固化批次和操作人员关联。对于航空航天和压力容器等质量要求较高的对象，建议保留测点图、参考样片记录、仪器编号、校准状态和异常复测说明，而不是只保存一列厚度数字。

LS216在碳纤维测厚中的配置价值

林上LS216内置二十多种材料声速，并支持已知材料选择、已知厚度反算和手动输入声速。对于碳纤维复合材料，内置声速更适合作为初始设置参考，正式检测仍建议以实际样片校准值为准。高速ADC采集和波形显示适合处理多层界面，彩色触摸屏便于现场切换参数，连续测量功能则适合分区巡检和异常位置查找。

探头频率并不是越高越好。高频通常有利于分辨较薄的层，但材料衰减较大、结构较厚或表面状态复杂时，回波可能变弱。选择探头前应确认目标厚度、最薄分层、材料衰减、表面曲率和最小测区，并在实际样件上验证。

检测数据应如何进入质量管理

企业可为每类产品建立固定测点图和作业指导书，记录参考样片、声速、探头、量程、耦合剂、温度和重复次数。正常数据进入批次趋势分析，超出内部控制范围的数据进入复测流程。复测仍异常时，再由工艺、质量和无损检测人员共同判断是否需要扩大检测区域或采用其他方法。

碳纤维测厚仪适合解决单面接触条件下的局部厚度检测和过程一致性问题，但仪器读数不能替代产品设计要求、批准的无损检测程序或安全性能试验。只有把样片验证、波形判断、分区抽样、异常复核和数据留档组合起来，测厚结果才具有稳定的质量管理价值。
